配料实例631

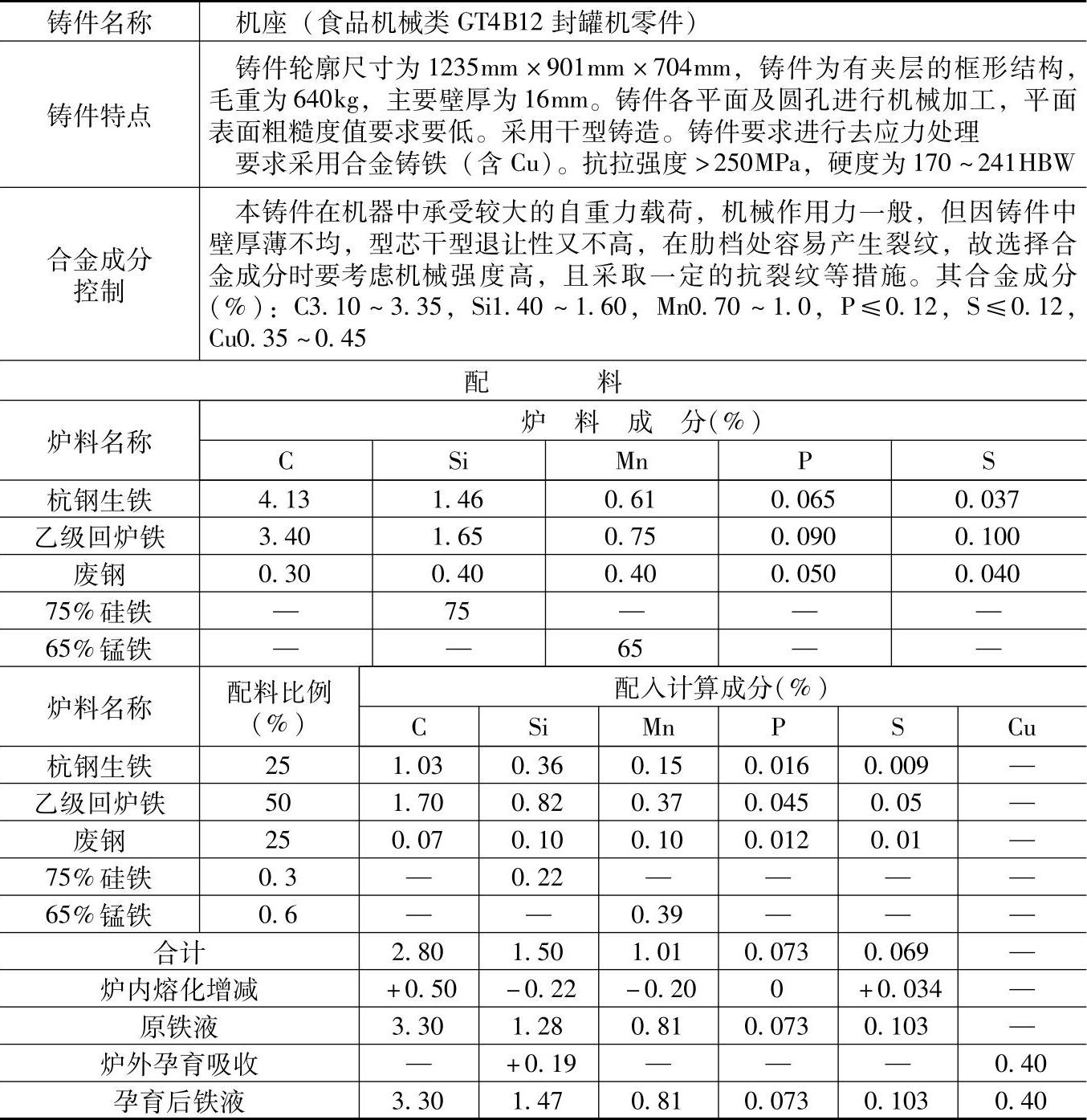

表1.5-88 含Cu的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：单风箱二排大间距热风冲天炉，熔化率为4～5t/h，炉内碳增加20%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。

2.炉外孕育处理，100kg铁液加75%硅铁0.3kg，硅吸收率为85%；加电解铜0.4kg，铜吸收率为100%。

3.炉前用三角试片检验断口，控制铁液成分，用75%硅铁调软铁液，浇注尺寸为φ30mm圆试棒检查抗弯强度及化学成分。

4.检测结果：

化学成分（%）：C3.36，Si1.50，Mn0.76，P0.073，S0.096，Cu0.39；

力学性能：抗拉强度为258MPa，抗弯强度为479MPa，硬度为195HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于EB5的二冲程柴油机中的机体、预封机中的上机架及灌酒机中的活动燕尾等铸件。
