配料实例632

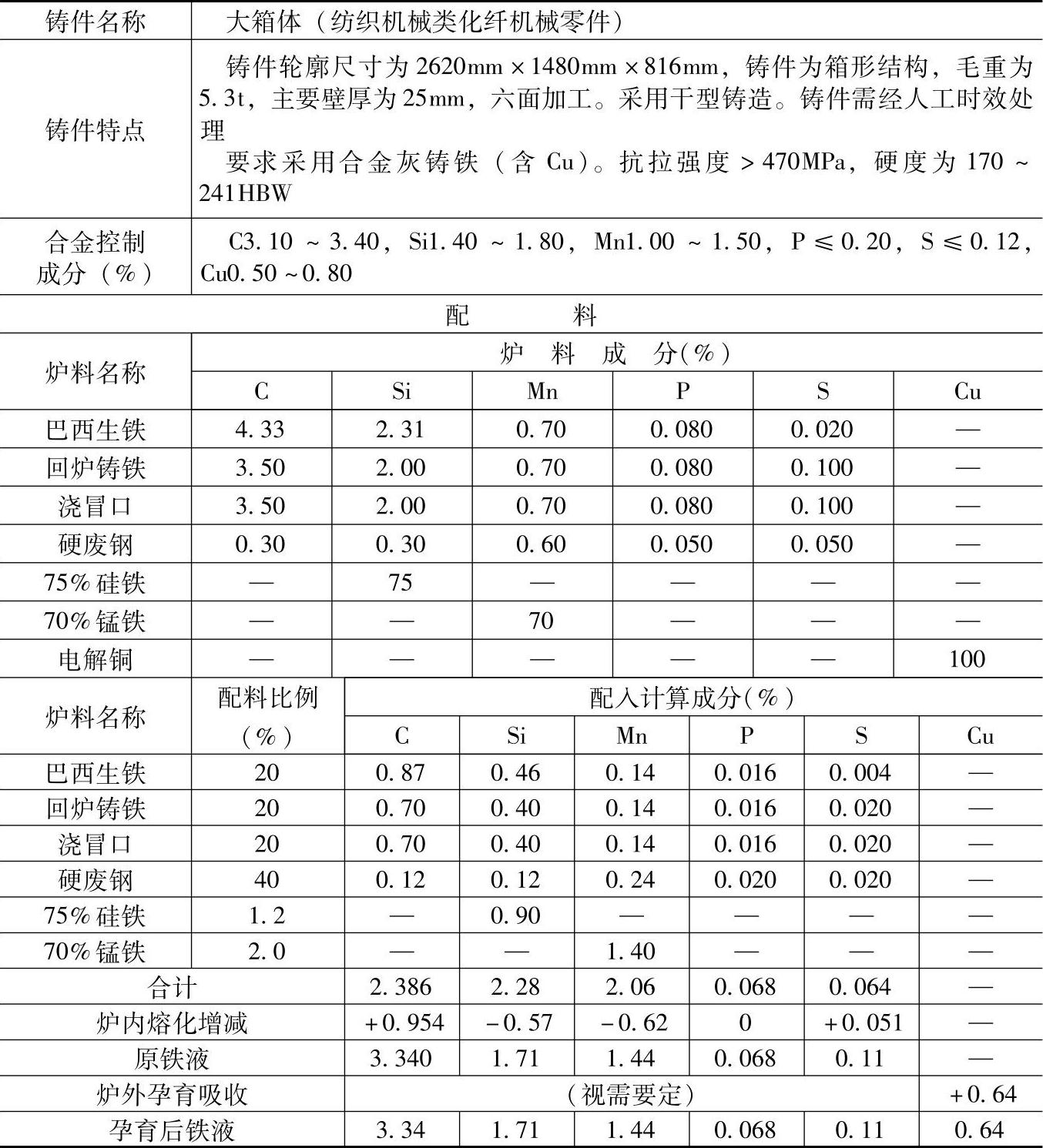

表1.5-89 含Cu的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为5t/h，炉内碳增加40%、硅烧损25%、锰烧损33%、硫增加80%，炉外铜烧损20%。

2.厚度大于5mm的废钢为硬钢。

3.炉外孕育处理，加75%硅铁颗粒，硅的吸收率为60%。

4.炉前用三角试片检验三角白口大小，并控制白口宽度为3～7mm，如铁液过硬，可用硅铁调软铁液。

5.检测结果：

化学成分（%）：C3.27，Si1.77，Mn1.48，S0.063，P-，Cu0.64；

力学性能：抗弯强度为542MPa。

6.各成分含量和配料比例皆指质量分数。

7.加Cu的目的主要用以提高铸件致密度，减少应力，避免裂纹产生。
