配料实例633

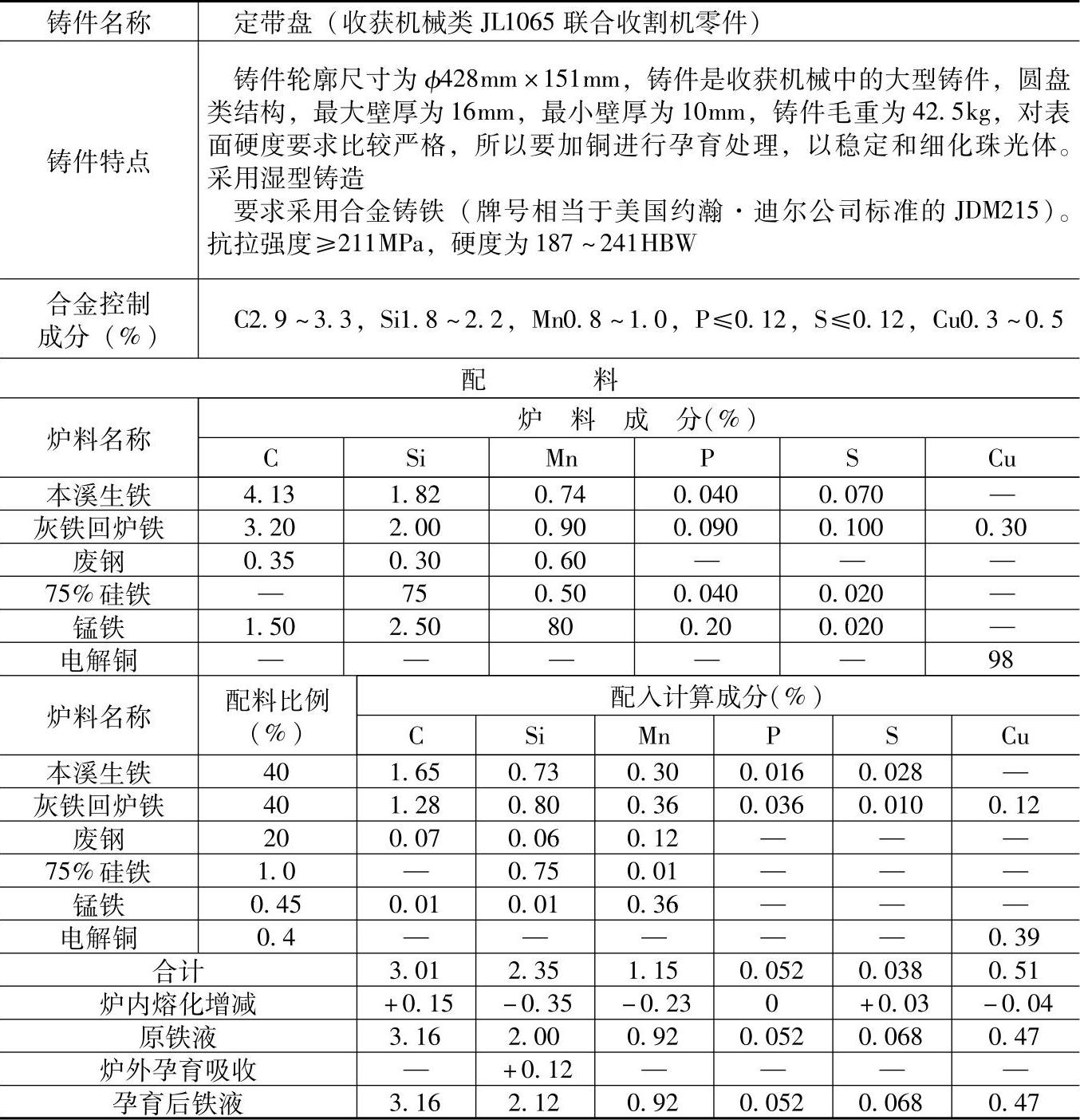

表1.5-90 含Cu的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：多排小风口冷风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加80%、磷不变。

2.炉外孕育处理，100kg铁液加75%硅铁0.2kg，硅吸收率为80%。

3.炉前用三角试片的白口宽度控制铸件表面硬度，若白口宽度超过6.5mm，在铁液包中加75%硅铁；若白口宽度小于3.5mm，在铁液包中加75%锰铁，以保证铸件表面硬度。

4.检测结果：

化学成分（%）：C3.15，Si2.03，Mn0.95，P0.07，S0.07，Cu0.35；

力学性能：抗拉强度为255MPa，抗弯强度为412MPa，硬度为196HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于收获机械中要求美国约瀚·迪尔公司标准JDM215合金铸铁，且壁较厚的大盘、端盘、轮毂、配重铁等铸件。
