配料实例636

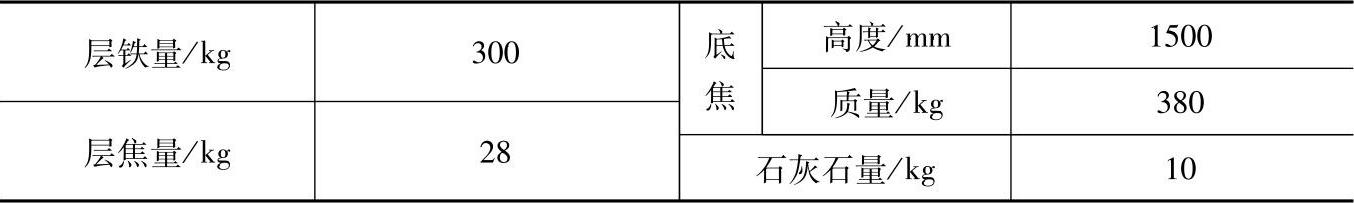

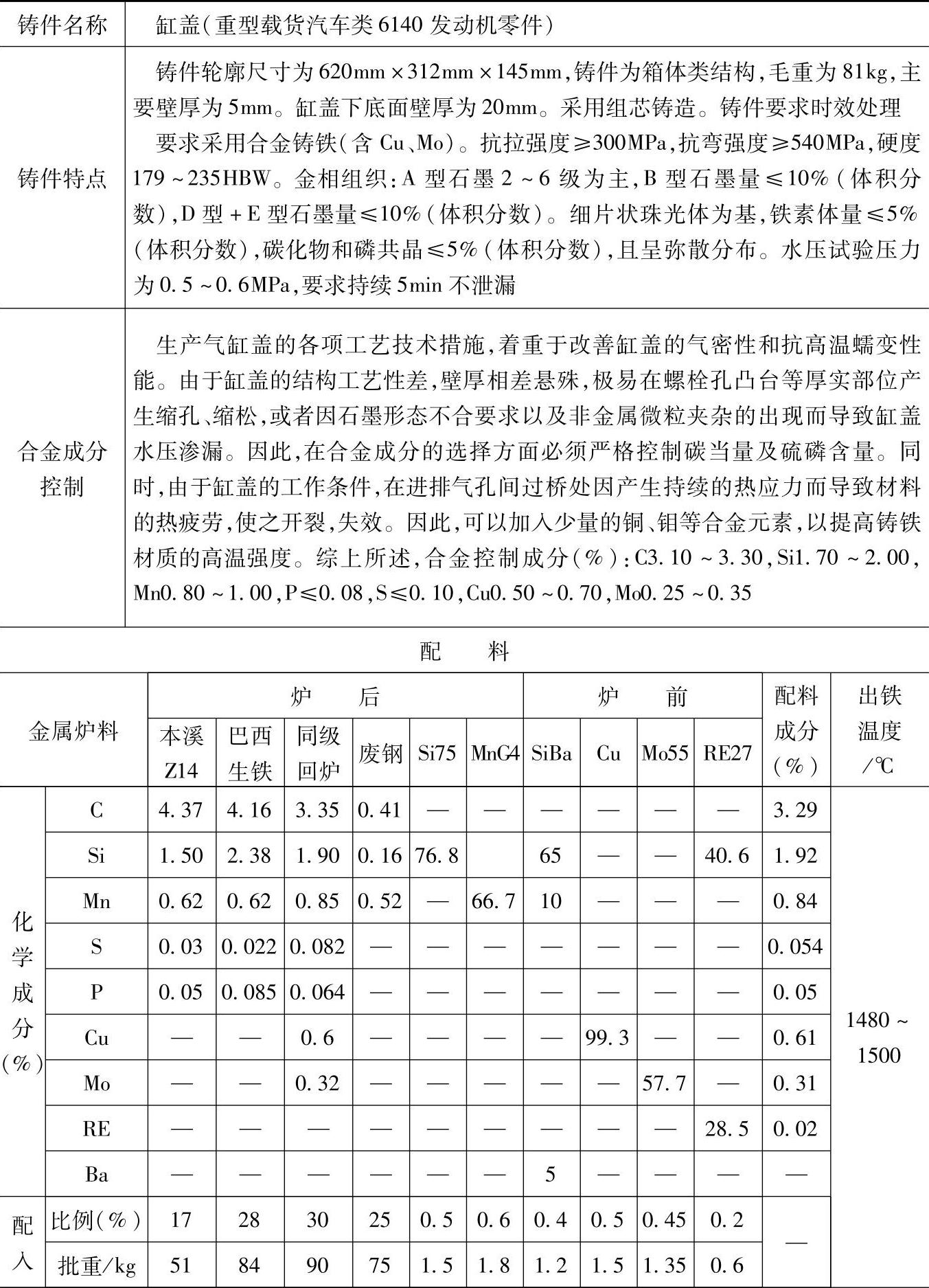

表1.5-93 含Cu、Mo的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：冲天炉-工频无心感应电炉双联熔炼。冲天炉内碳增加14%、硅烧损10%、锰烧损20%、磷不变、硫增加90%；工频无心感应电炉内碳烧损5%、硅和锰烧损微量。

2.炉前，外加纯铜、钼铁和稀土，用硅钡作孕育处理，用快速微型热电偶检测铁液温度，用碳当量测定仪并结合三角试片断面情况来控制铁液化学成分。

3.检测结果：

化学成分（%）：C3.31，Si1.74，Mn0.85，P0.058，S0.062，Cu0.53，Mo0.29，RE0.017；

力学性能：抗拉强度为324MPa，抗弯强度为628MPa，硬度为223HBW；

金相组织：A型石墨4～6级，短厚状，B型石墨量<5%（体积分数），D型+E型石墨量<5%（体积分数）。细片状珠光体为基，碳化物和磷共晶量<1%（体积分数），且呈弥散分布。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于重型载货汽车中主要壁厚为15～30mm的铸件，如曲轴带轮、风扇带轮、涨紧带轮、辅助驱动带轮、前后制动鼓、中后主轴承盖、进排气门导管、飞轮等。
