配料实例643

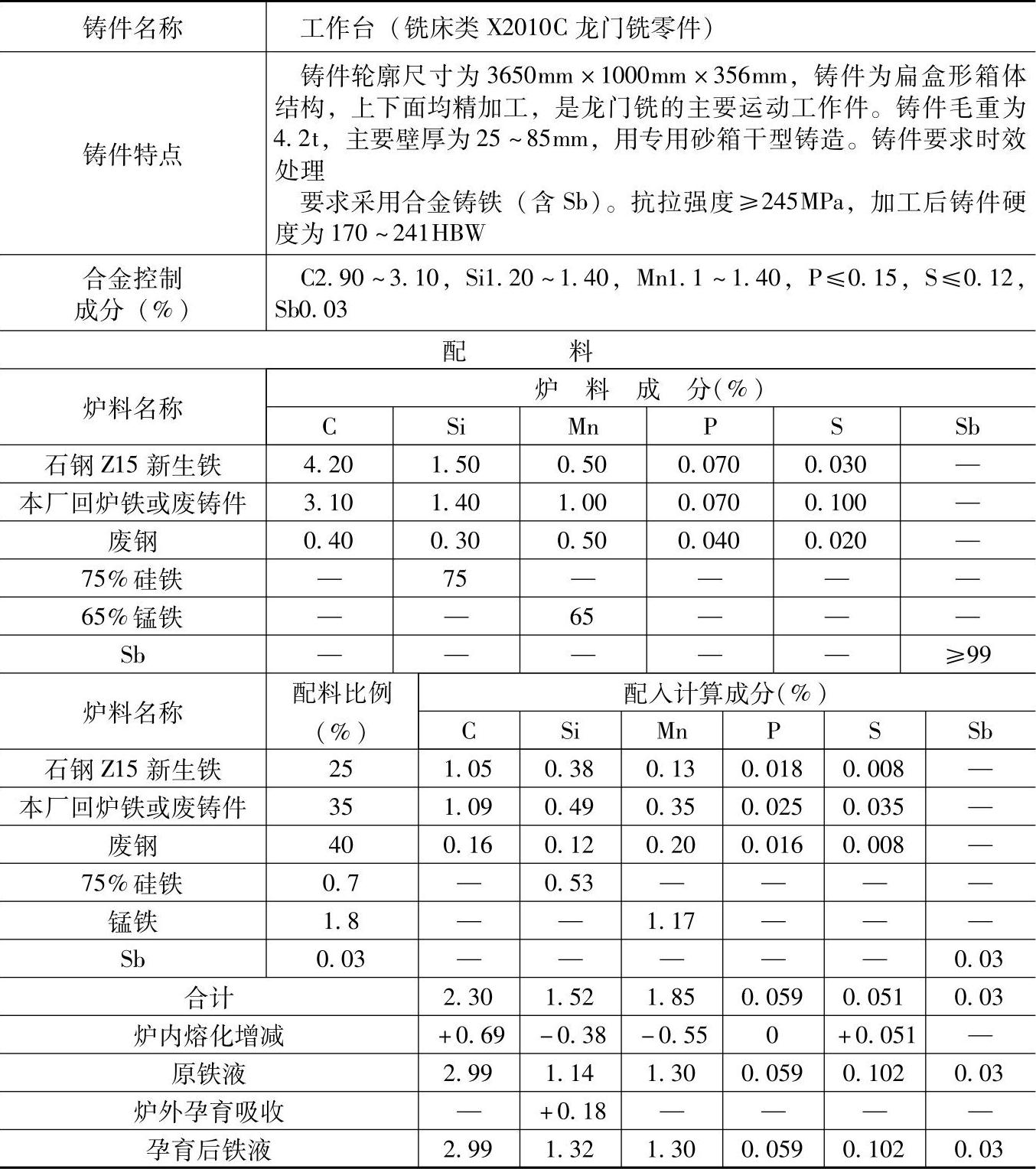

表1.5-100 含Sb的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：中央加侧吹送风冲天炉，熔化率为12t/h，炉内碳增加30%、硅烧损25%、锰烧损30%、磷不变、硫增加100%，出铁温度≥1420℃。

2.炉外孕育处理，100kg铁液加75%硅铁0.25kg，硅吸收率95%。

3.Sb由炉前出铁槽冲入，吸收率为100%。

4.炉前用三角试片检验白口大小，控制白口宽度为7～8mm。

5.检测结果：（用φ50mm试棒）

化学成分（%）：C2.91，Si1.32，Mn1.28，P0.069，S0.108，Sb0.018；

力学性能：抗拉强度为290MPa，硬度为229HBW（试棒）。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于其他型号的龙门铣工作台铸件。
