配料实例644

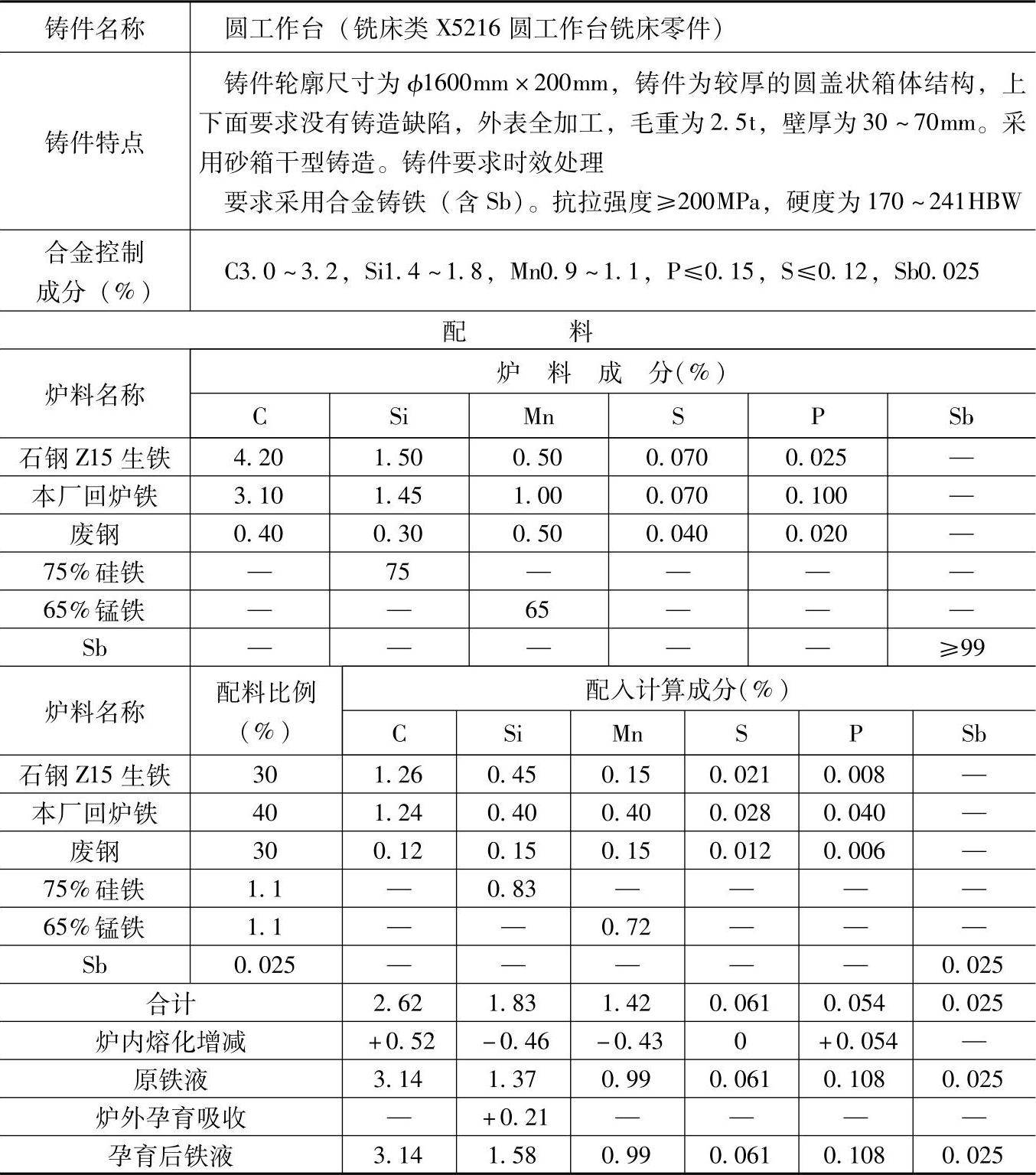

表1.5-101 含Sb的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：中央加侧吹送风冲天炉，熔化率为12t/h，炉内碳增加20%、硅烧损25%、锰烧损30%、硫增加100%、磷不变。

2.炉外孕育处理，100kg铁液孕育0.3kg75%硅铁，硅吸收率为95%。

3.Sb由炉前出铁槽冲入，吸收率为100%。

4.炉前，控制三角试片白口宽度为6.5mm。

5.检测结果：

化学成分（%）：C3.12，Si1.47，Mn0.98，P0.06，S0.086；

力学性能：抗拉强度为270MPa，硬度为213HBW。

6.各成分含量和配料比例皆指质量分数。
