配料实例645

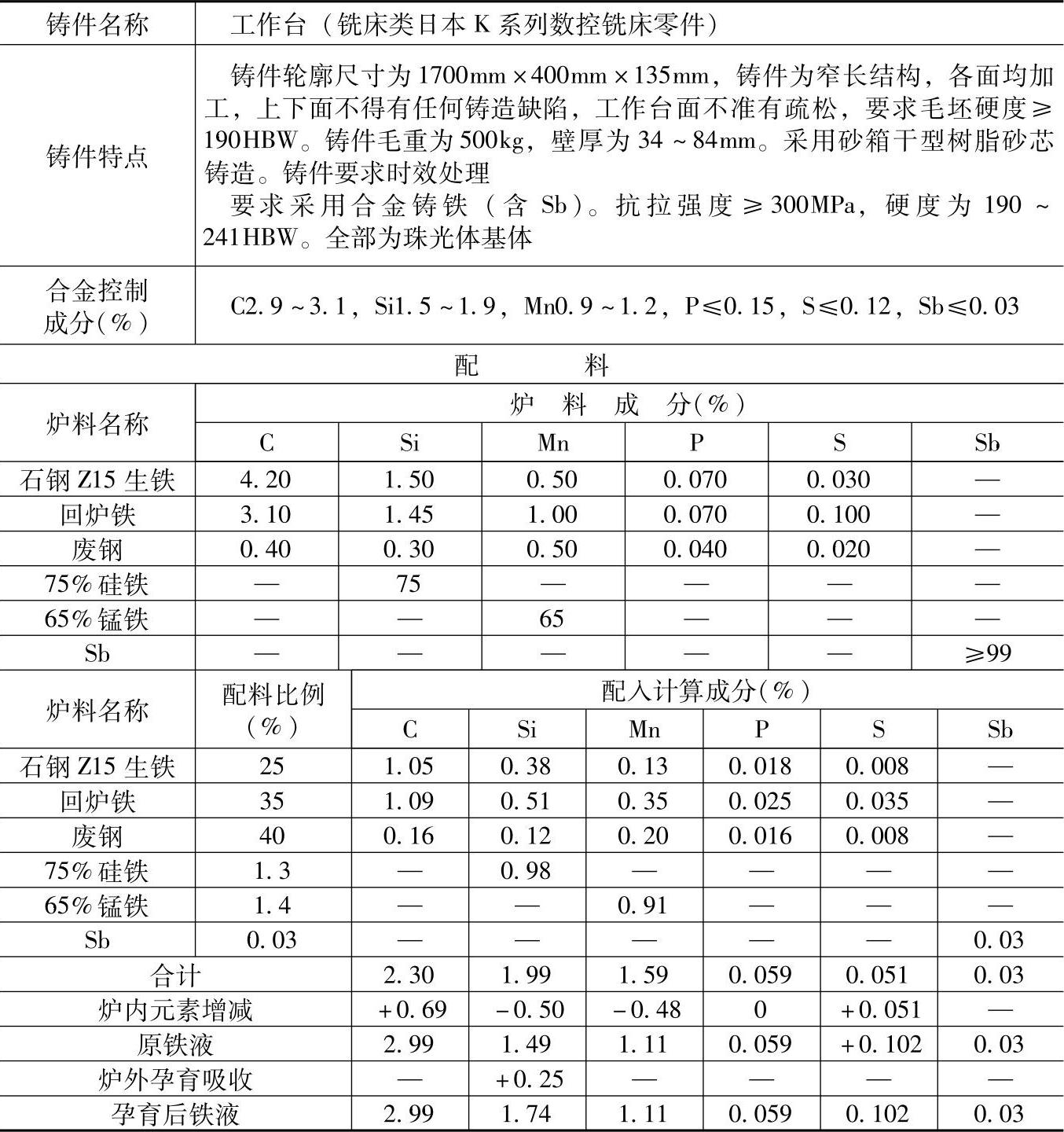

表1.5-102 含Sb的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：中央加侧吹送风冲天炉，熔化率为12t/h，出铁温度为1450℃，浇注温度为1360℃，炉内碳增加30%、硅烧损25%、锰烧损30%、硫增加100%、磷不变。

2.炉前用三角试片检验白口大小，控制白口宽度为2～4mm。用75%硅铁在出铁槽孕育处理，一次孕育剂加入量为0.2%（质量分数），扒渣后第二次孕育剂加入量为0.1%（质量分数），硅吸收率为95%。

3.炉前加Sb0.03%（质量分数），吸收率为100%。

4.检测结果：（用φ30mm试棒）

化学成分（%）：C2.90，Si1.91，Mn1.24，P0.054，S0.077，Sb0.021。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于K系列铣床中的床身、升降台、床鞍、铣头等铸件。
