配料实例647

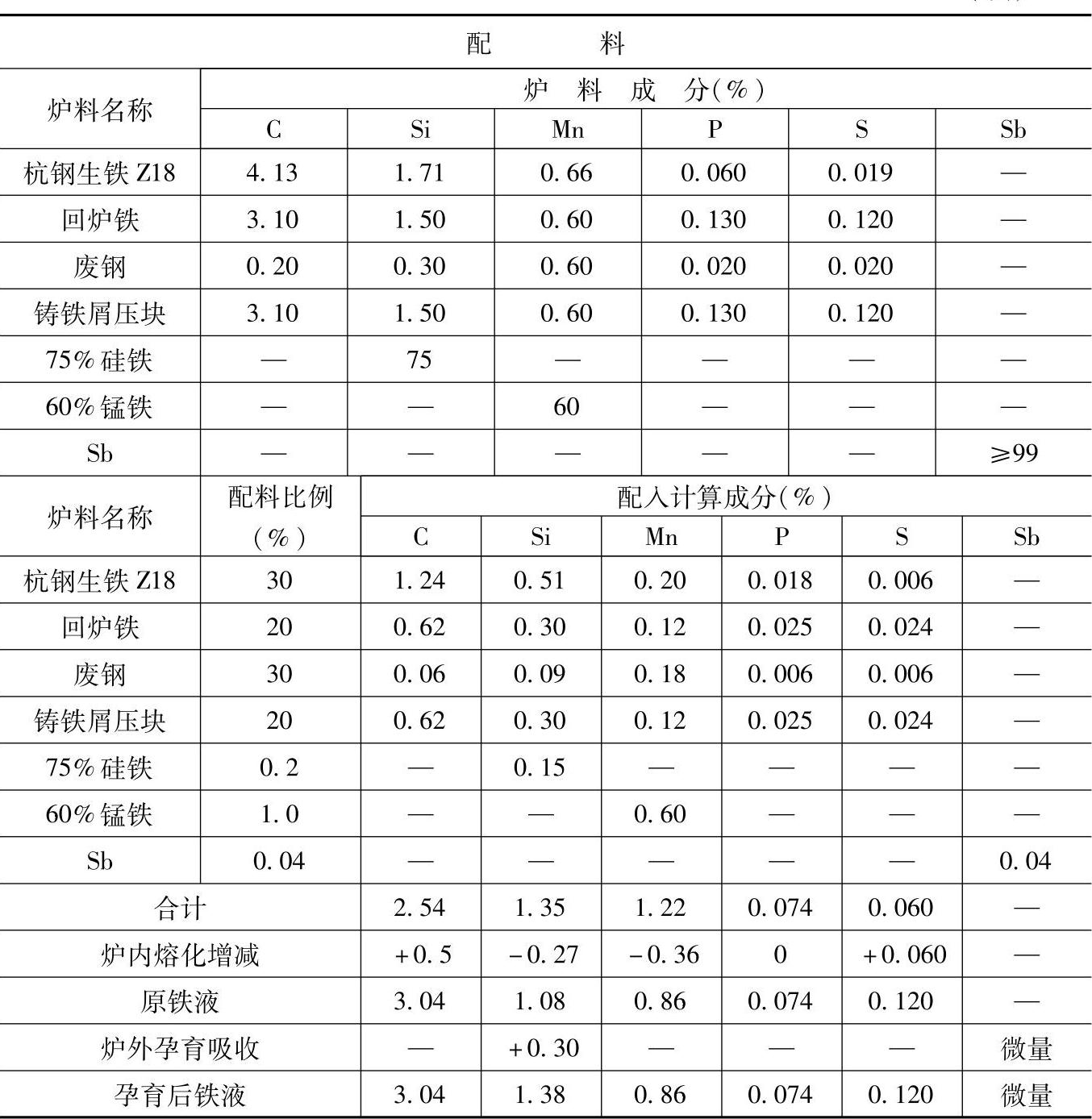

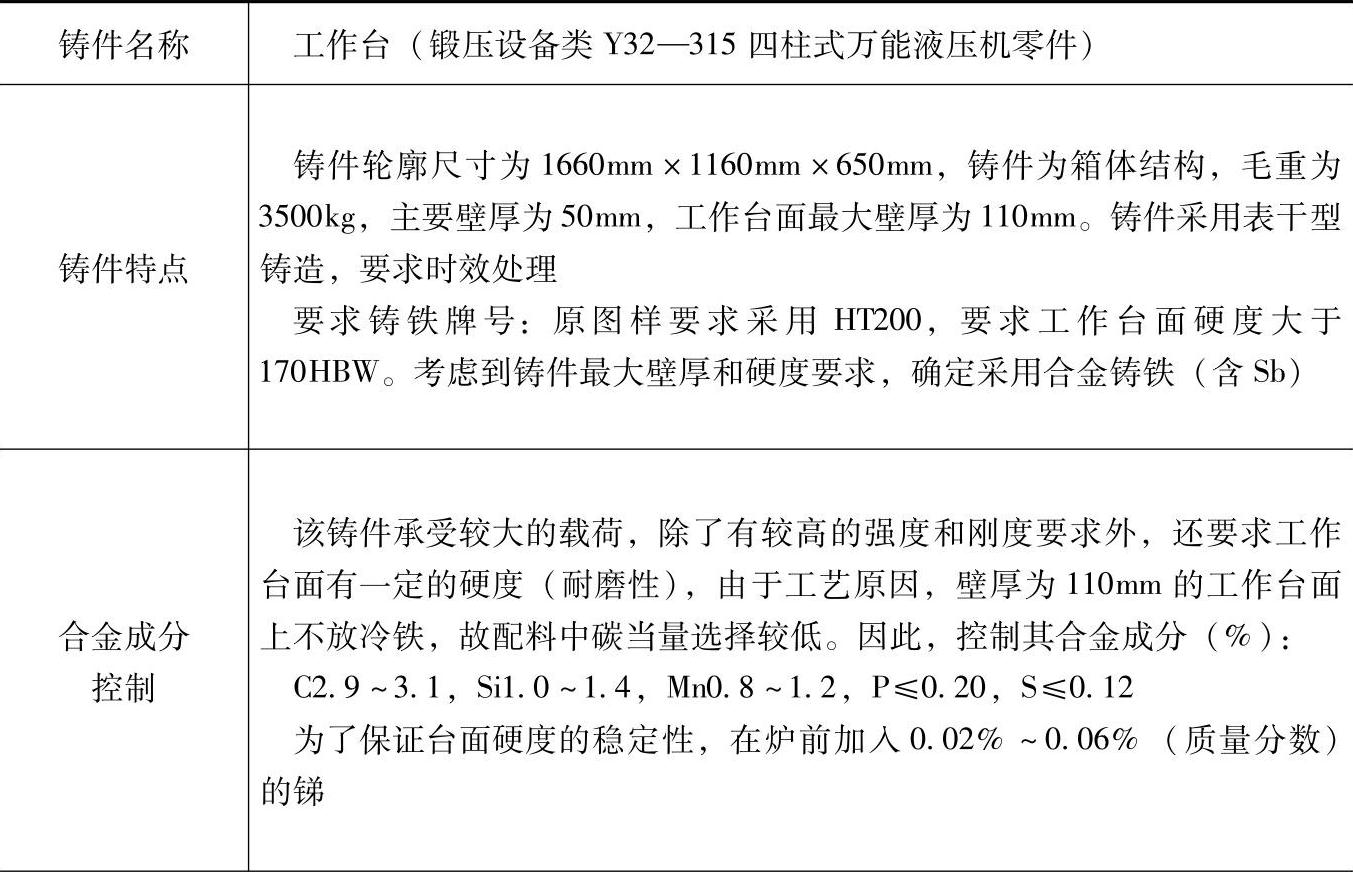

表1.5-104 含Sb的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：两排大间距倒置风口热风冲天炉，出铁温度为1400～1440℃，炉内碳增加20%、硅烧损20%、锰烧损30%、硫增加100%、磷不变。

2.铸铁屑压块成分为100%铸铁屑+4%粉状石墨，压块尺寸为φ110mm×50mm，假密度约为5g/cm³。熔化情况表明，效果与回炉铁相当。

3.炉前用75%硅铁进行孕育处理，孕育剂加入量为0.3%～0.5%（质量分数），孕育后白口宽度为7～12mm。该件较大，为防止等待时间过长，孕育衰退，先出铁2/3，孕育剂加入0.3%，等待约10min再出铁1/3，再加入孕育剂0.5%（质量分数），炉外孕育Si吸收率为80%。第二次出铁后可在10min内浇注完毕。

4.检测结果：

化学成分（%）：C3.08，Si1.35，Mn0.83，P0.112，S0.132、Sb微量；

力学性能：抗拉强度为309MPa，硬度为174HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于锻压机械中的其他壁厚较大的铸件。当用于壁较薄铸件，如液压件中的泵、阀等，要调整铁液硅量，满足加工性的要求。
