配料实例646

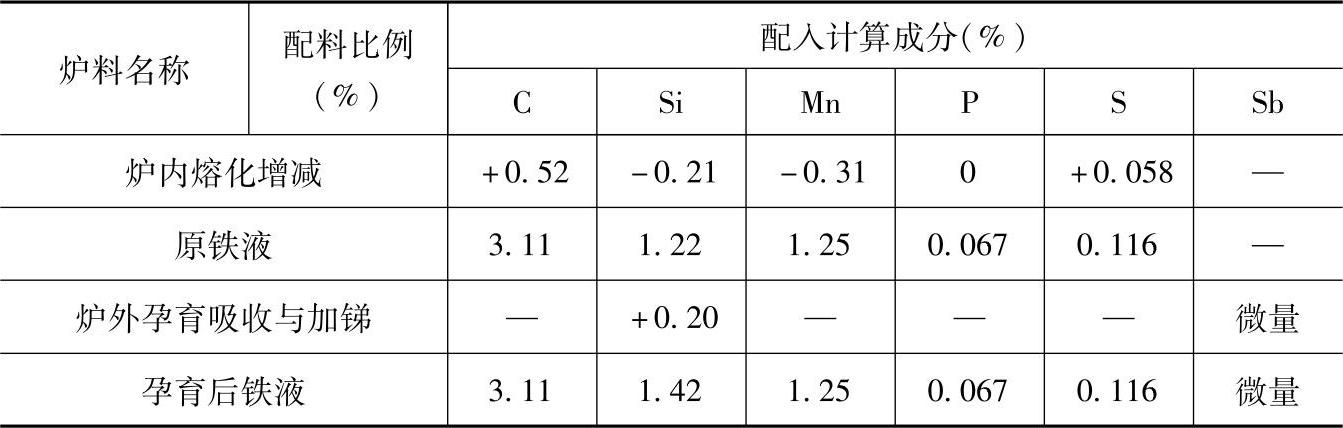

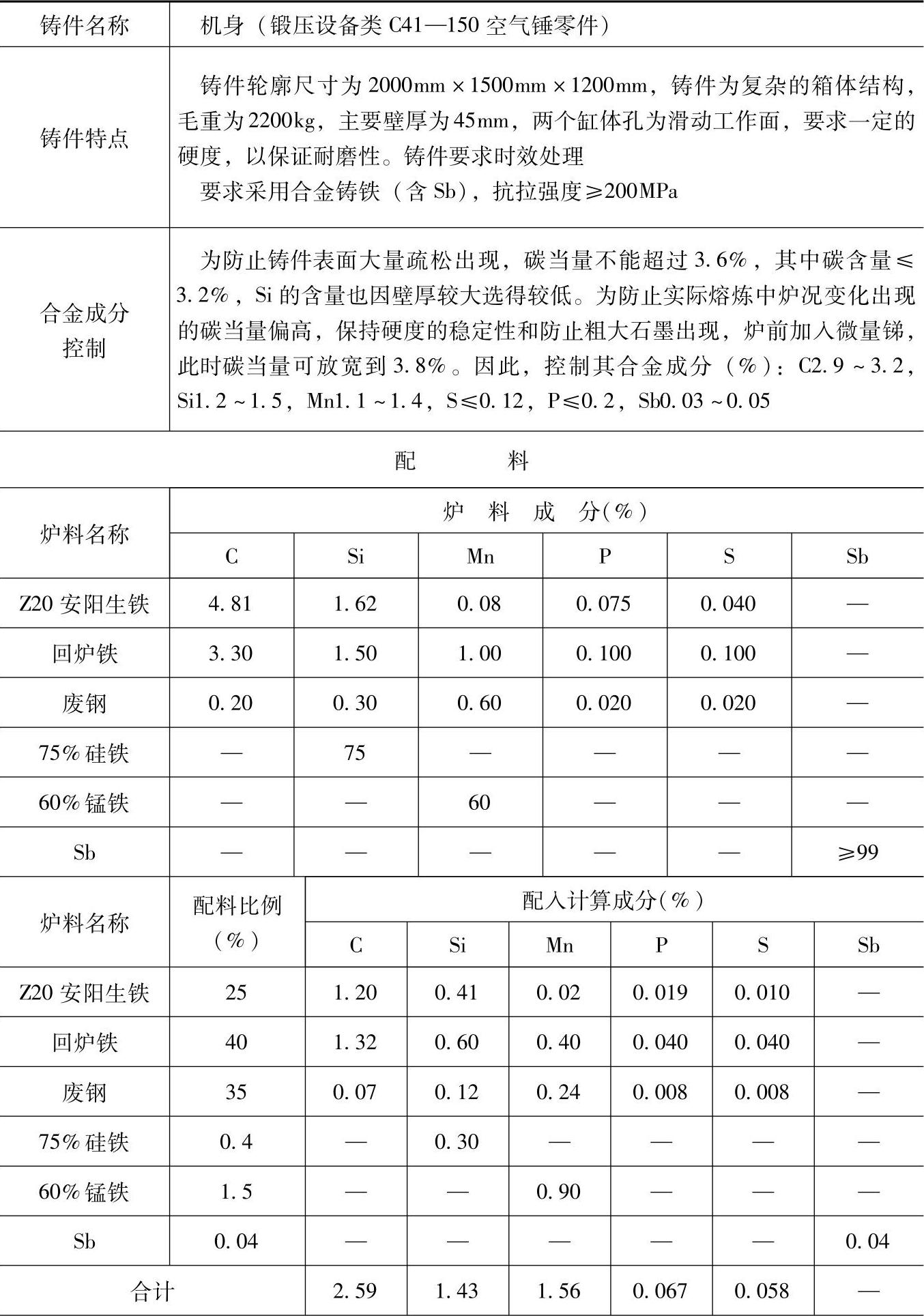

表1.5-103 含Sb的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用二排风口卡腰炉型冲天炉熔炼。出炉温度≥1420℃，炉内碳增加20%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前，加入用纸包好的粒度为5～10mm的微量元素锑。炉前用三角试块检查白口大小，一般控制白口宽度为5～8mm。孕育用75%硅铁，加入量为0.1%～0.3%（质量分数），硅吸收率约80%。

3.检测结果：

化学成分（%）：C3.10，Si1.45，Mn1.1，P0.1，S0.05，Sb微量；

力学性能：抗拉强度为255MPa，硬度为170～230HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于锻压设备中的机架、横梁等中等壁厚的铸件，应用范围很广。
