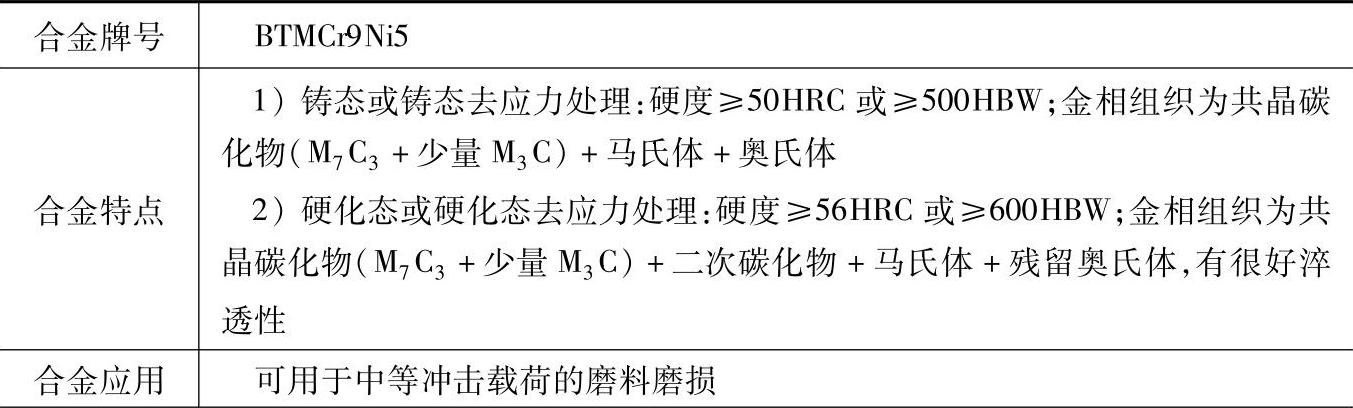

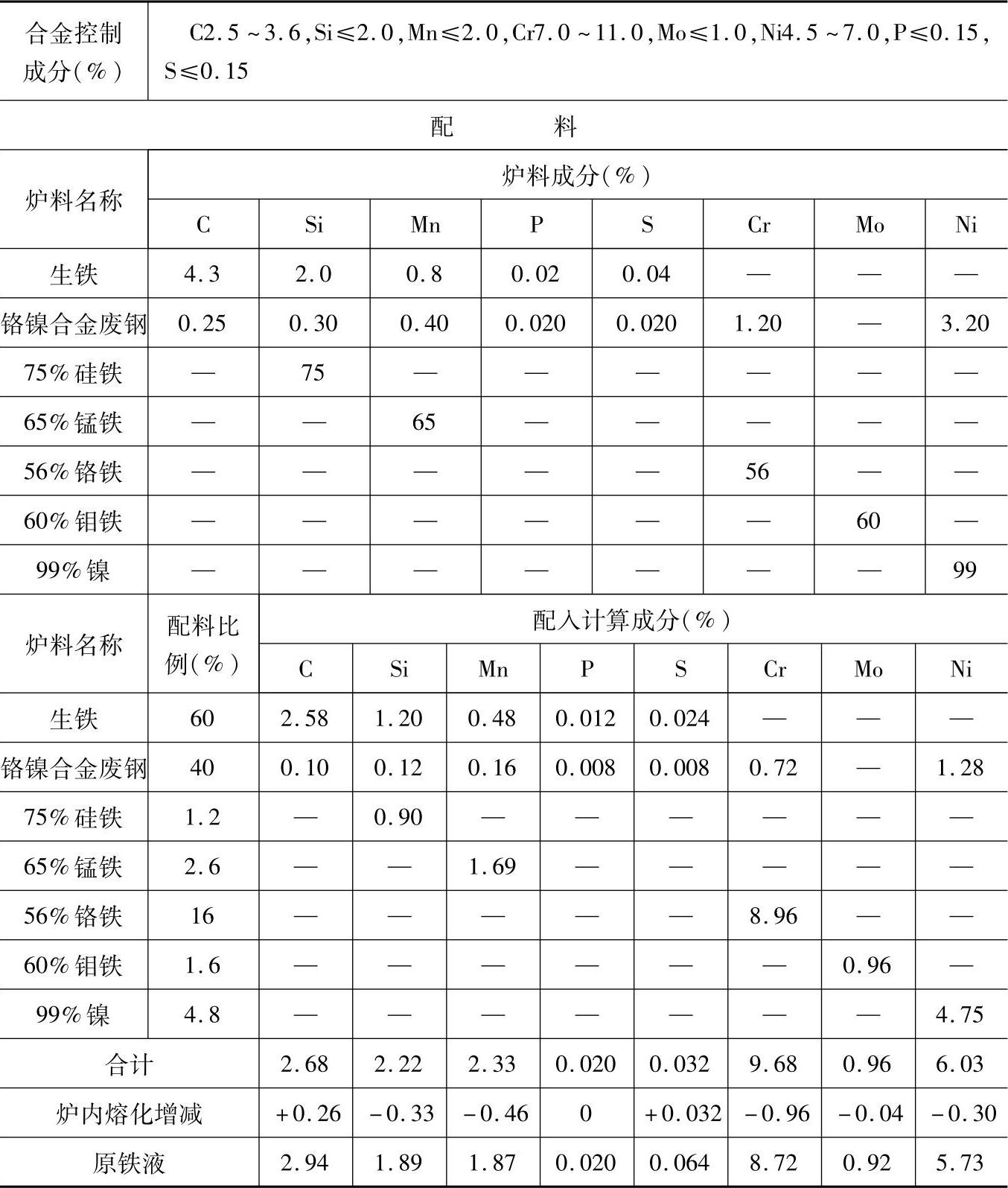

表1.6-3 BTMCr9Ni5的抗磨白口铸铁配料
（续）
注：1.采用熔炼炉类型：倒置两排大间距曲线炉膛冷风冲天炉，熔化率为2t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加100%、磷不变、铬烧损10%、镍烧损5%、钼烧损5%。
2.需经热处理：
1）去应力退火处理，在250～300°C保温4～16h，出炉空冷或炉冷；
2）硬化处理，在750～825°C保温4～10h，出炉空冷或炉冷。
3.各成分含量和配料比例皆指质量分数。
