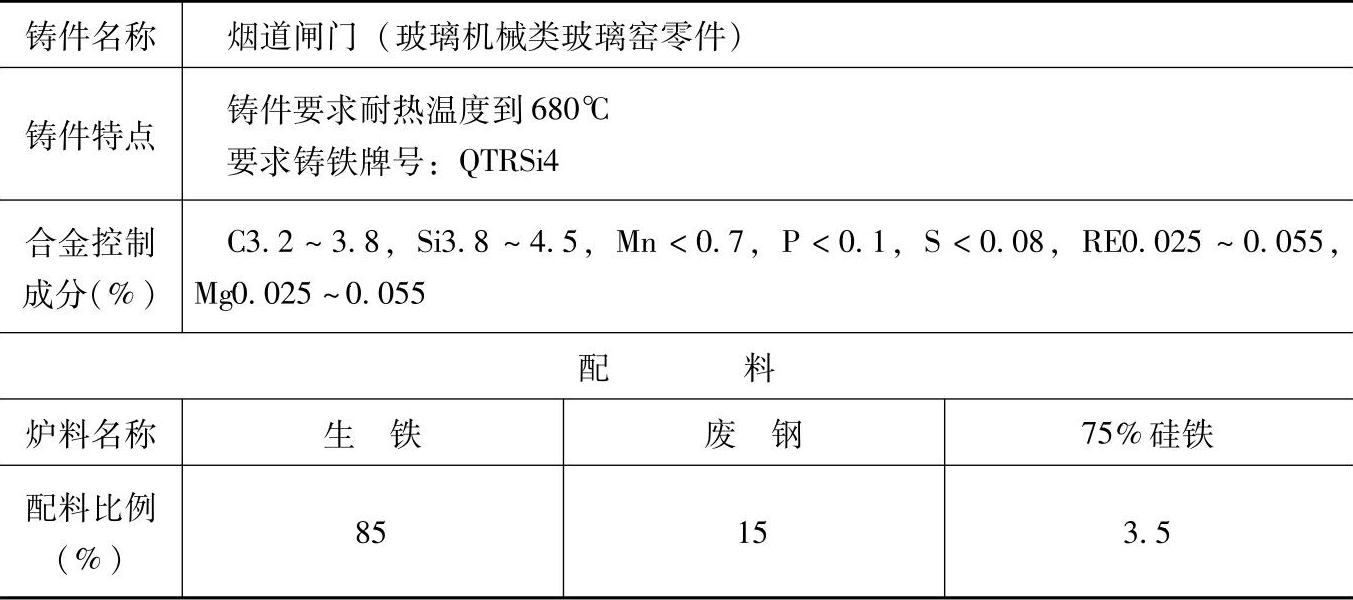

表1.7-8 QTRSi4的耐热铸铁配料
注：1.采用冲天炉熔炼。
2.锰含量最好控制在0.4%以下，这对减少铸件脆性有一定作用。
3.孕育剂加入量为1.0%～1.5%（质量分数），球化剂加入量比普通球墨铸铁稍大。
4.球化质量控制与普通球墨铸铁相同。
5.各成分含量和配料比例皆指质量分数。
