配料实例681

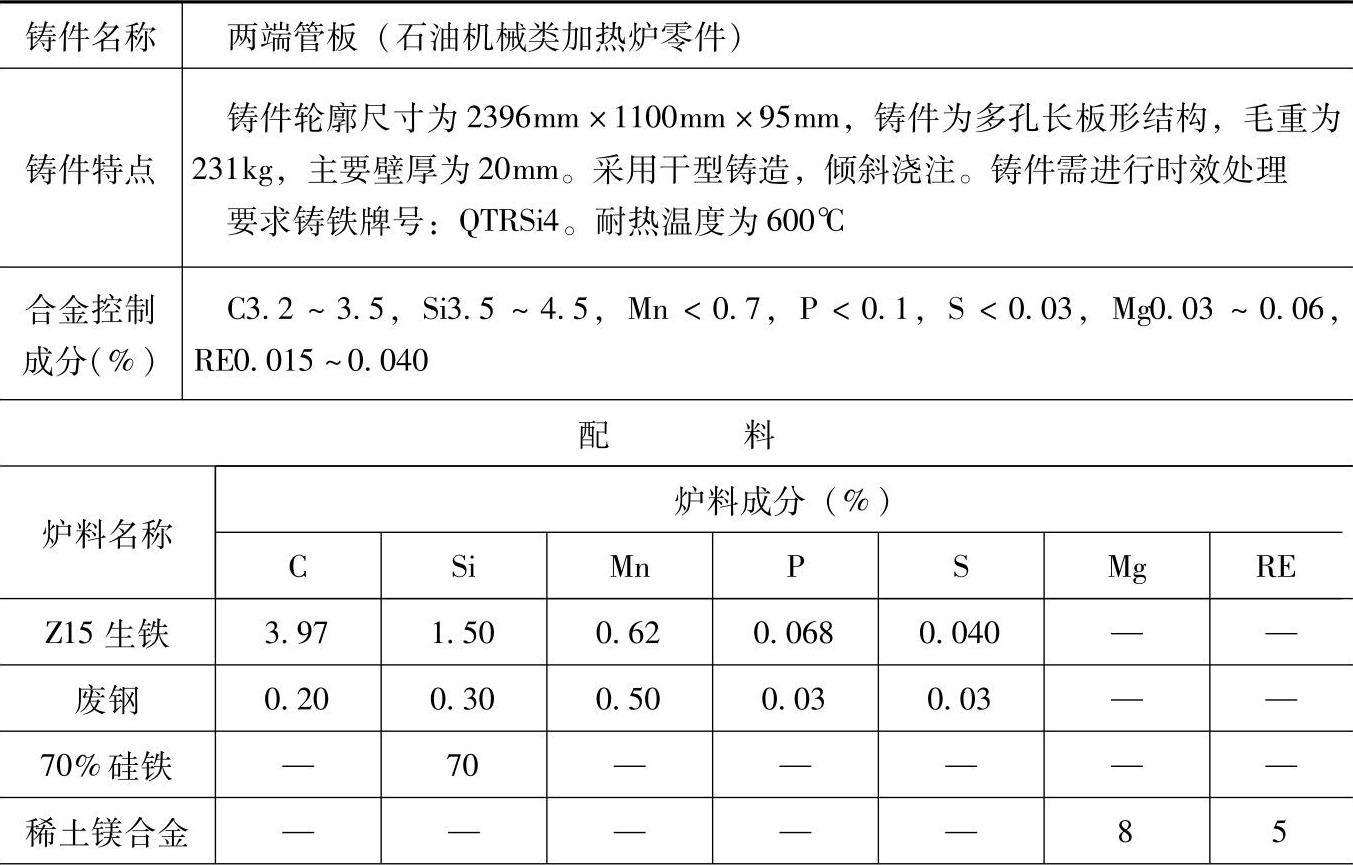

表1.7-9 QTRSi4的耐热铸铁配料

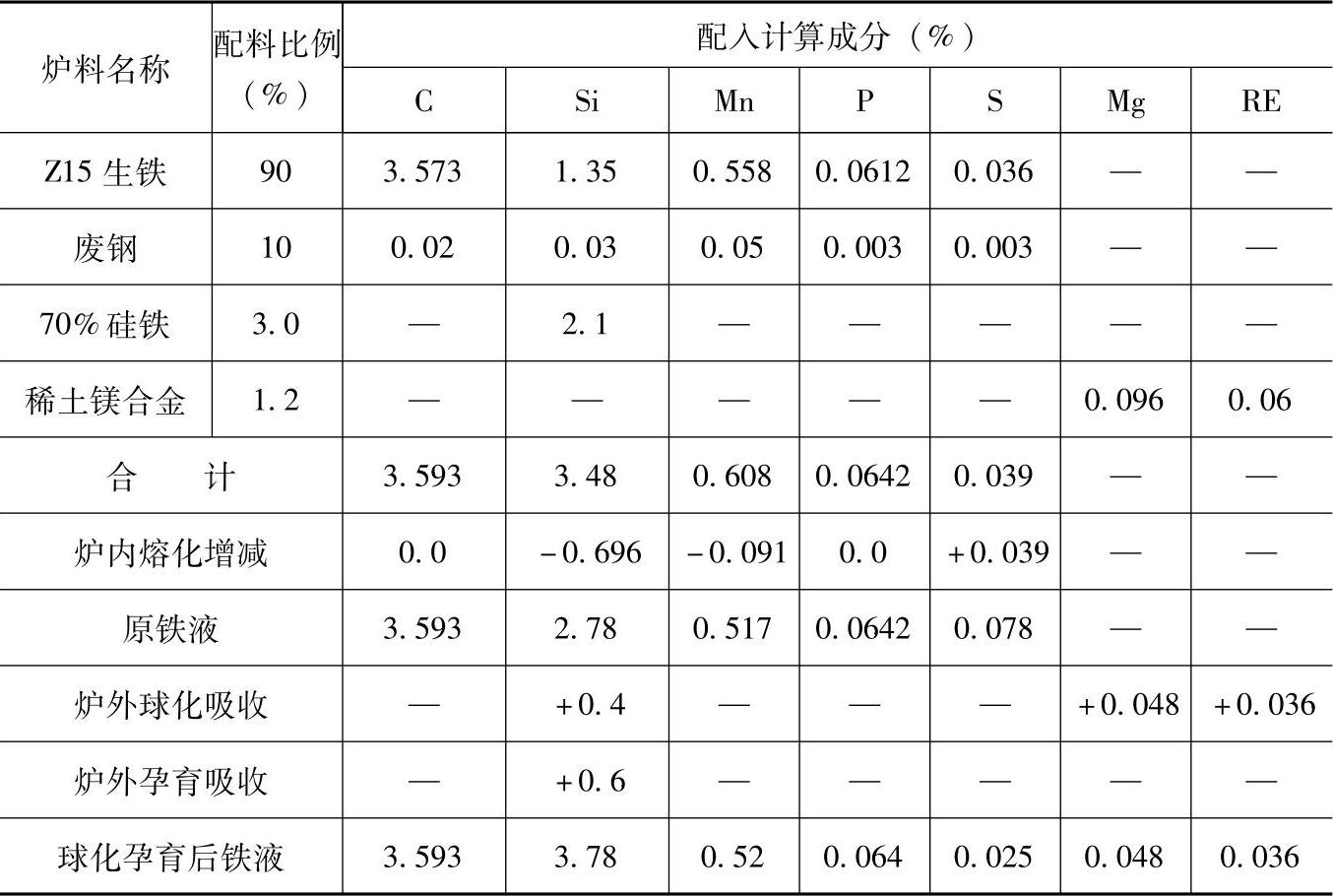

（续）

注：1.采用熔炼炉类型：三排小风口冷风冲天炉，熔化率为3t/h，炉内硅烧损20%、锰烧损15%、硫增加100%、碳和磷不变。

2.炉前，球化处理采用稀土镁合金，加入量为1.2%（质量分数），稀土吸收率为60%，镁吸收率为50%；孕育处理采用75%硅铁，加入量为0.5%（质量分数），硅吸收率80%。

3.检测结果：

化学成分（%）：C3.50，Si3.72，Mn0.62，P0.053，S0.024，RE0.056，Mg0.055；

力学性能：抗拉强度为491MPa，断后伸长率为28.5%；

金相组织：球化级别为1级，石墨长度小，基体为铁素体。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于加热炉配件中要求耐热铸铁QTRSi4的各种两端管板铸件。
