配料实例682

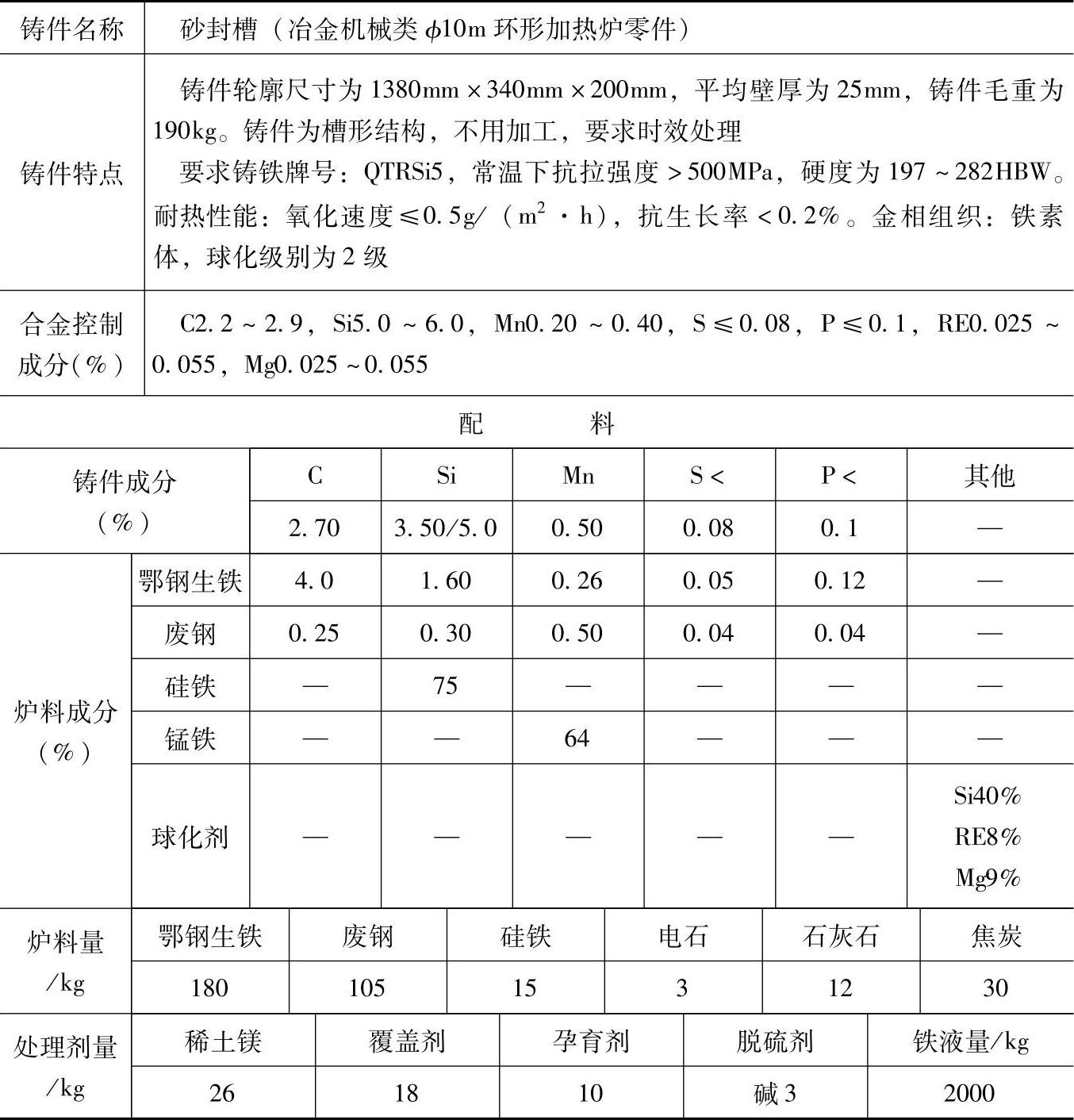

表1.7-10 QTRSi5的耐热铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛冲天炉，熔化率为3t/h。炉内硅烧损20%。

2.底焦高度为1.2～1.3m，并加电石10kg。

3.换料加隔焦70kg。

4.送风后吹氧气2～3瓶。

5.炉前用冲入法在铁液包内球化处理，取三角试片检验球化效果，并分别取每包原铁液及球化后铁液作化学分析，抽样作力学性能和耐热试验。

6.检测结果：见表1.7-11。

7.各成分含量和炉料配比皆指质量分数。

8.本配料亦适用于要求耐热铸铁QTRSi5的退火窑门、炉箅等铸件。因本材质较脆易破，为改善其韧性，可在炉后加入0.5%～1.0%（质量分数）的铜。

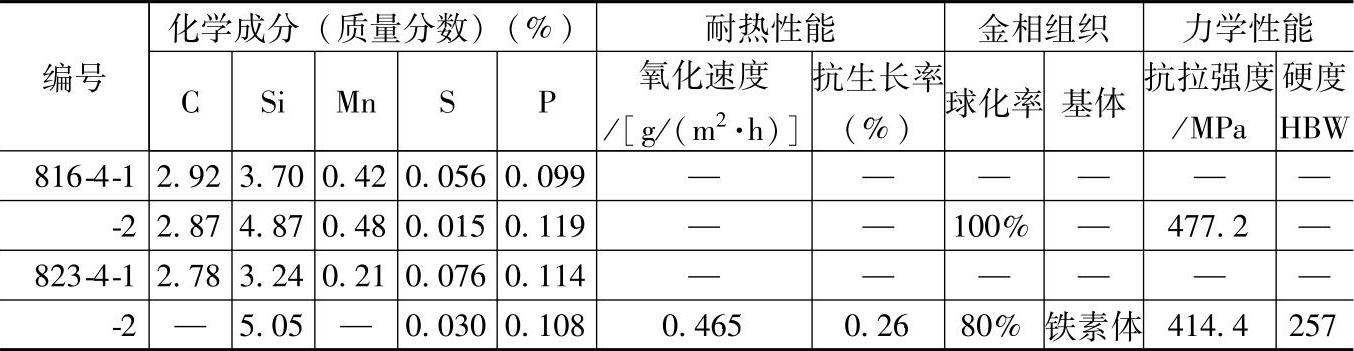

表1.7-11 例682检测结果

注：表中-1栏为原铁液成分，-2栏为球化处理后铁液成分。
