配料实例782

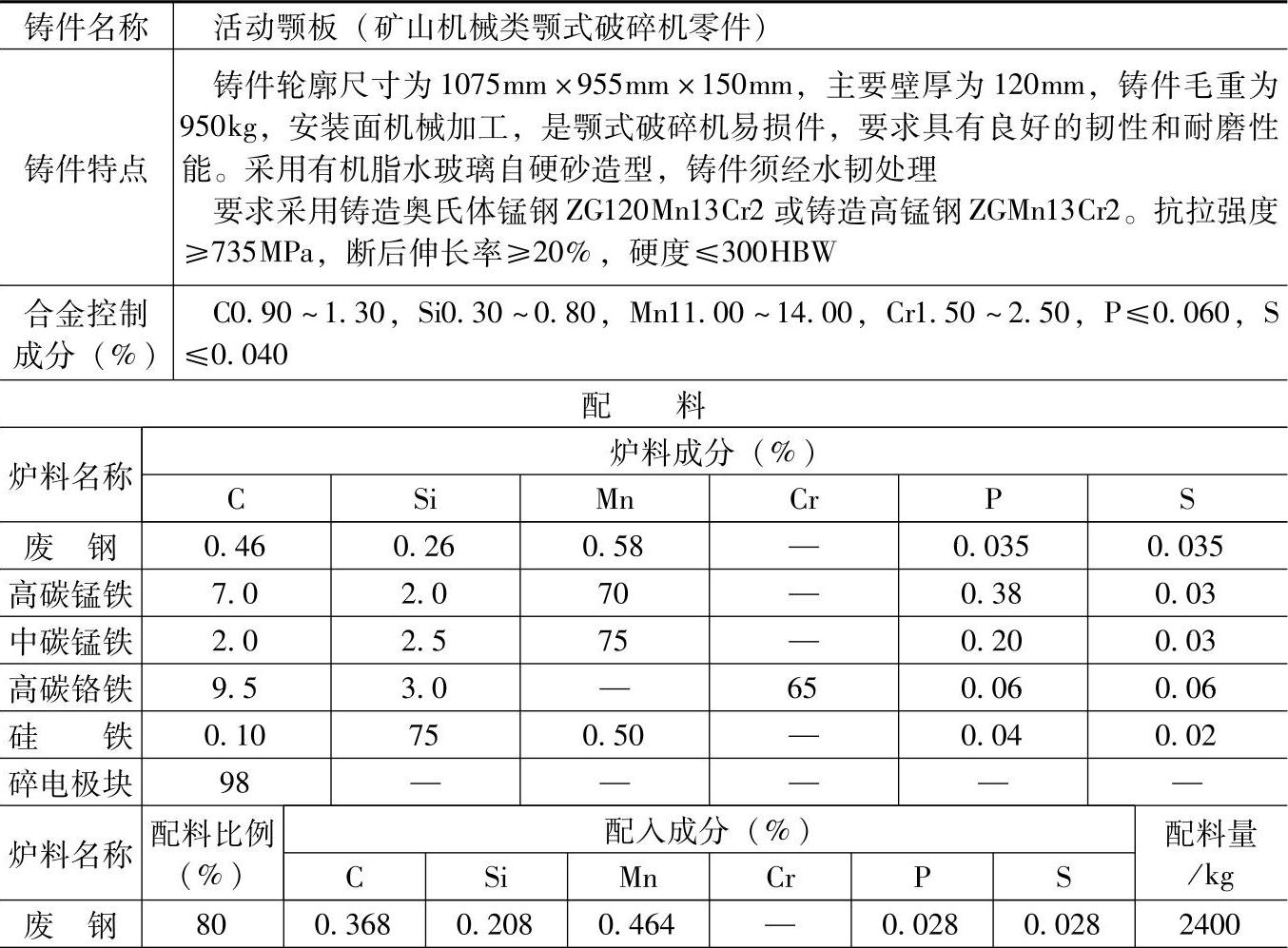

表2.3-7 ZG120Mn13Cr2的铸造奥氏体锰钢配料ZGMn13Cr2的铸造高锰钢配料

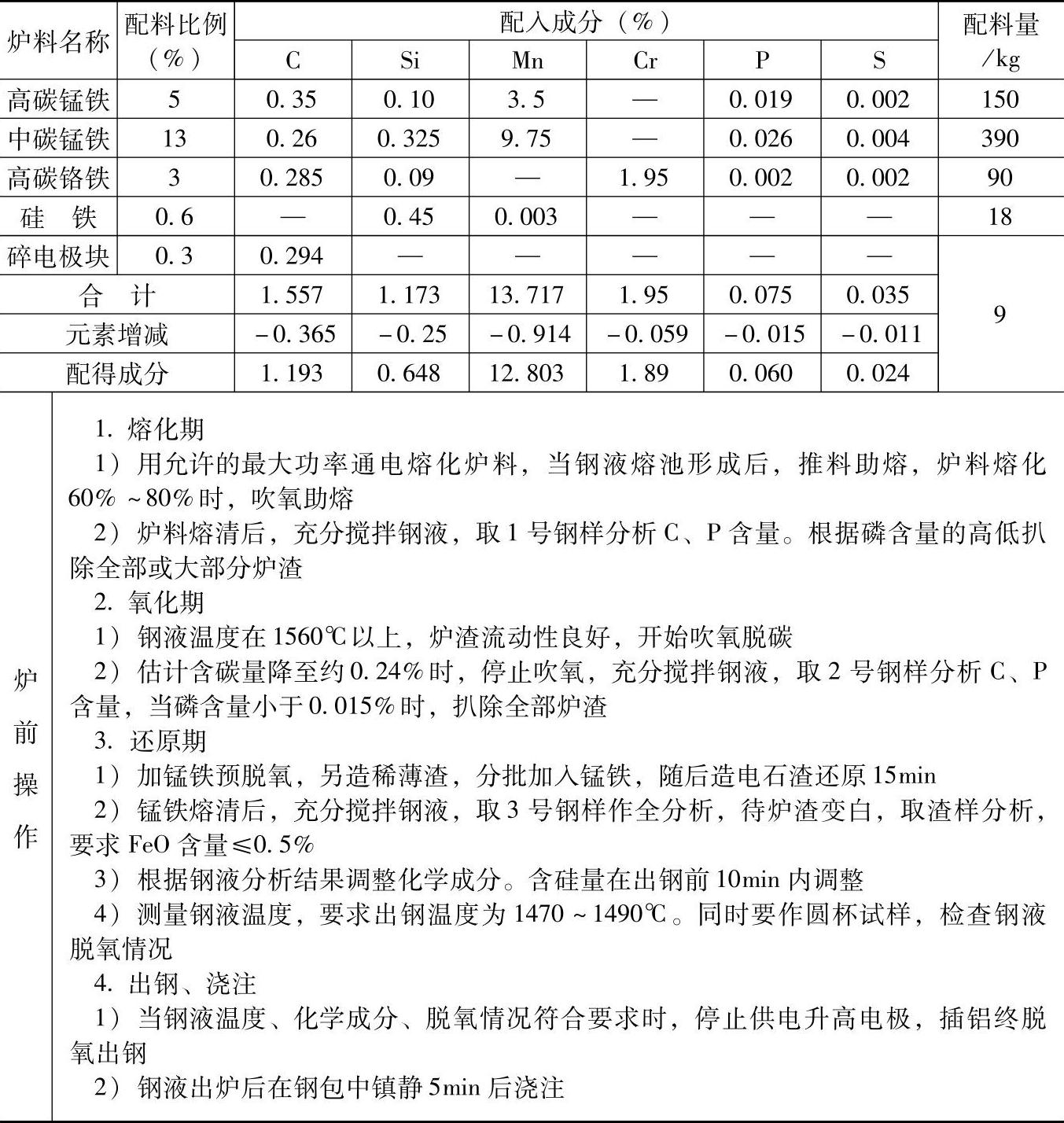

（续）

注：1.采用熔炼炉型：HGX—1.5型三相碱性炉初电弧炉，氧化法冶炼。

2.配料时，应保证脱碳量为0.30%～0.40%，炉料平均含磷量应控制在0.04%以下。铁合金应烘烤至暗红色，渣料应烘干去除水分。

3.炉前检测：勤观察炉况变化，用化学分析法与直读式光谱仪分析钢的化学成分，炉前浇注圆杯试样检查脱氧情况，用热电偶测温仪测量钢液温度，出钢温度为1470～1490℃，浇注温度为1370～1390℃。

4.力学性能检测结果：经水韧处理后，抗拉强度为820MPa，断后伸长率为25%，硬度为245HBW。

5.各成分含量和配料比例皆指质量分数。

6.适合本钢种配料的铸件还有固定颚板、斗齿、轧臼壁、破碎壁等。
