配料实例823～827

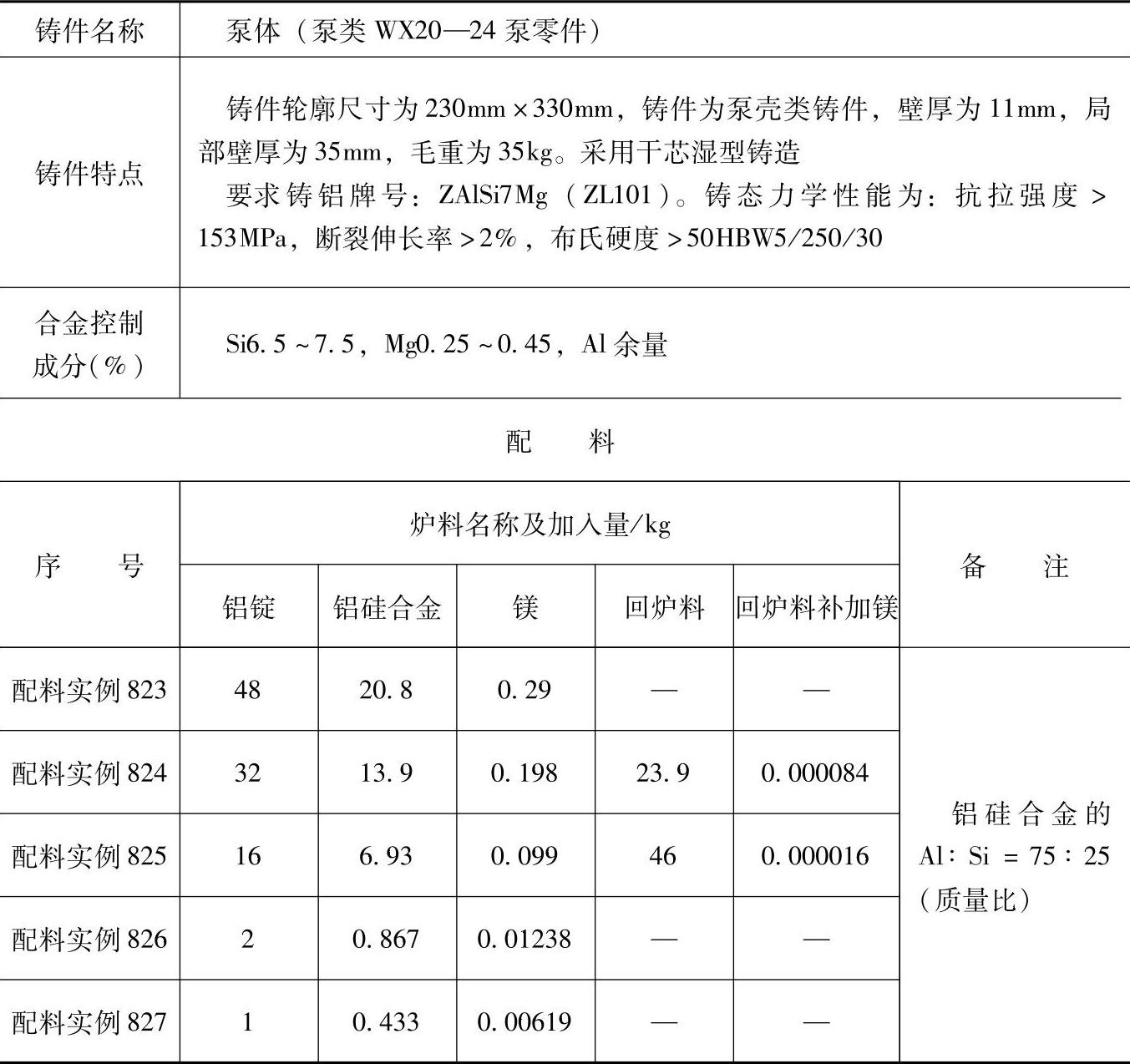

表3.1-1 ZAlSi7Mg的铸造铝硅合金配料

注：1.采用熔炼炉类型：采用地坑式焦炭坩埚炉熔化，坩埚为200号。炉内烧损率（%）：Al1.5、Si1、Mg7。

2.合金熔化后搅拌均匀，进行除气精炼，至浇注温度用变质剂进行变质处理，进行炉前含气及变质效果检验，合格后出炉浇注。

3.检测结果：

化学成分（%）：Si7.35，Mg0.37；

力学性能：抗拉强度为155MPa，断后伸长率为2.3%，硬度为53HBW。

4.各成分含量和配料比例皆指质量分数。

5.此配料还适用于同牌号材料的其他泵体、泵盖、中间盖、端盖等铸铝件。
