配料实例828～832

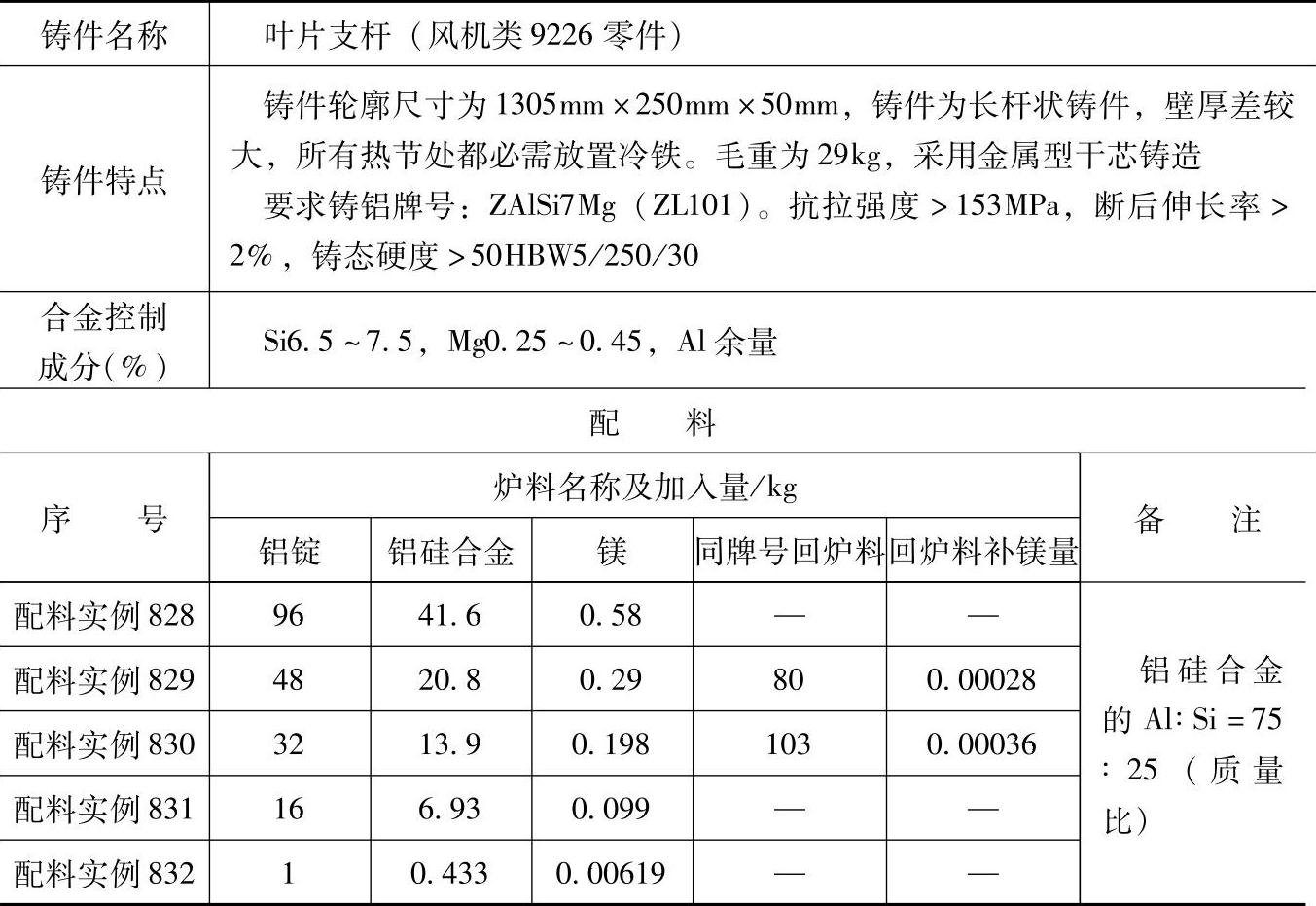

表3.1-2 ZAlSi7Mg的铸造铝硅合金配料

注：1.采用熔炼炉类型：采用铸铁坩埚，煤气鼓风燃烧炉熔炼，坩埚熔铝量为150kg。炉内烧损：铝1%、硅1%、镁5%、增铁0.05%。

2.合金熔化后搅拌均匀，在熔剂覆盖下进行脱气精炼，至浇注温度进行变质处理，做炉前含气及变质效果检验，观察折角断口颜色及结晶组织情况，合格后出炉浇

注，如不合格，将合金铸锭重熔，重新进行处理。

3.检验结果：

化学成分（%）：Si7.17，Mg0.36，Fe0.83；

力学性能：抗拉强度为155MPa，断后伸长率为2.8%，硬度为58HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于其他同牌号材料的补板、叶片等铸件。
