配料实例833

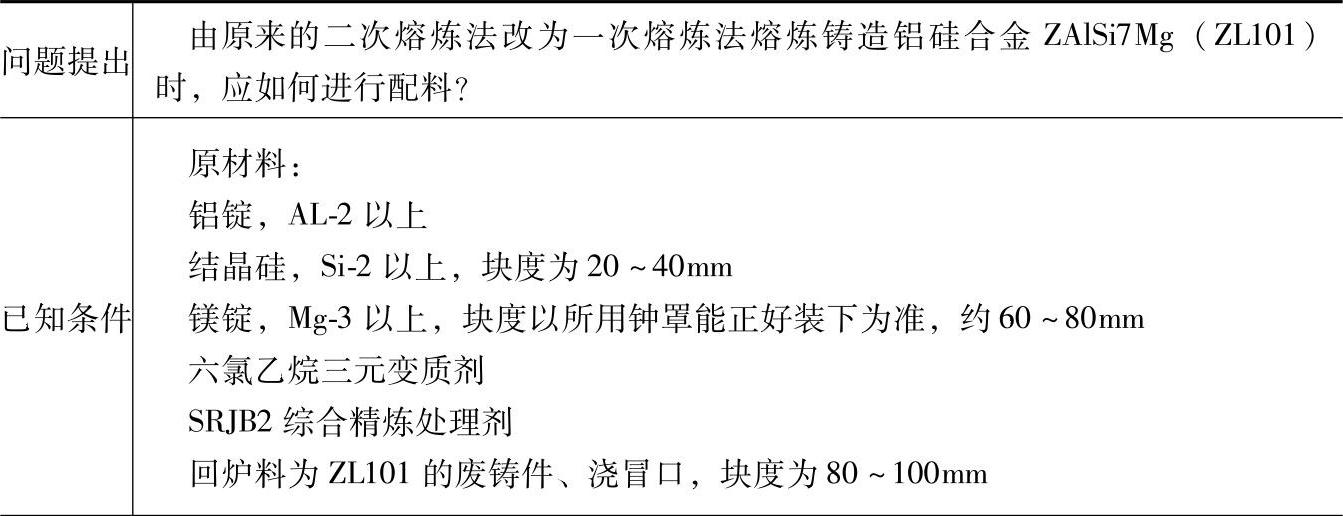

表3.1-3 ZAlSi7Mg的铸造铝硅合金配料

（续）

注：1.采用45kW铸铁坩埚电阻炉熔炼，PY—23型面板式数字测温仪测温。

2.加料顺序：回炉料→结晶硅→回炉料（也可加小块铝）→铝锭→镁锭。具体为：先将炉料总质量的20%回炉料，均匀薄薄地铺于坩埚底部及周围，再将结晶硅一次加入，填平，捣实，在结晶硅上覆盖剩余回炉料，保证结晶硅不裸露，然后插入铝锭。开始升温，在820℃以下熔化铝锭，熔化结束，并在炉内温度降至（690±10）℃时，压入金属镁。

3.变质处理工艺：首先用六氯乙烷三元变质剂处理，加入量为0.4%（质量分数）。方法是，当温度为（740±10）℃时，用钟罩将变质剂压入合金液下面，距坩埚底部100～150mm处，缓慢移动，反应结束后略加静置，扒渣，然后再用SRJB2综合精炼处理剂，即在（730±10）℃时，将1%～1.3%（质量分数）的处理剂用钟罩压入合金液面下2/3处作缓慢移动，使铝液均匀翻滚，反应10～15min后，扒渣，静置并调温，5～10min后进行扒渣、浇注。

4.各成分含量和配料比例皆指质量分数。
