配料实例834

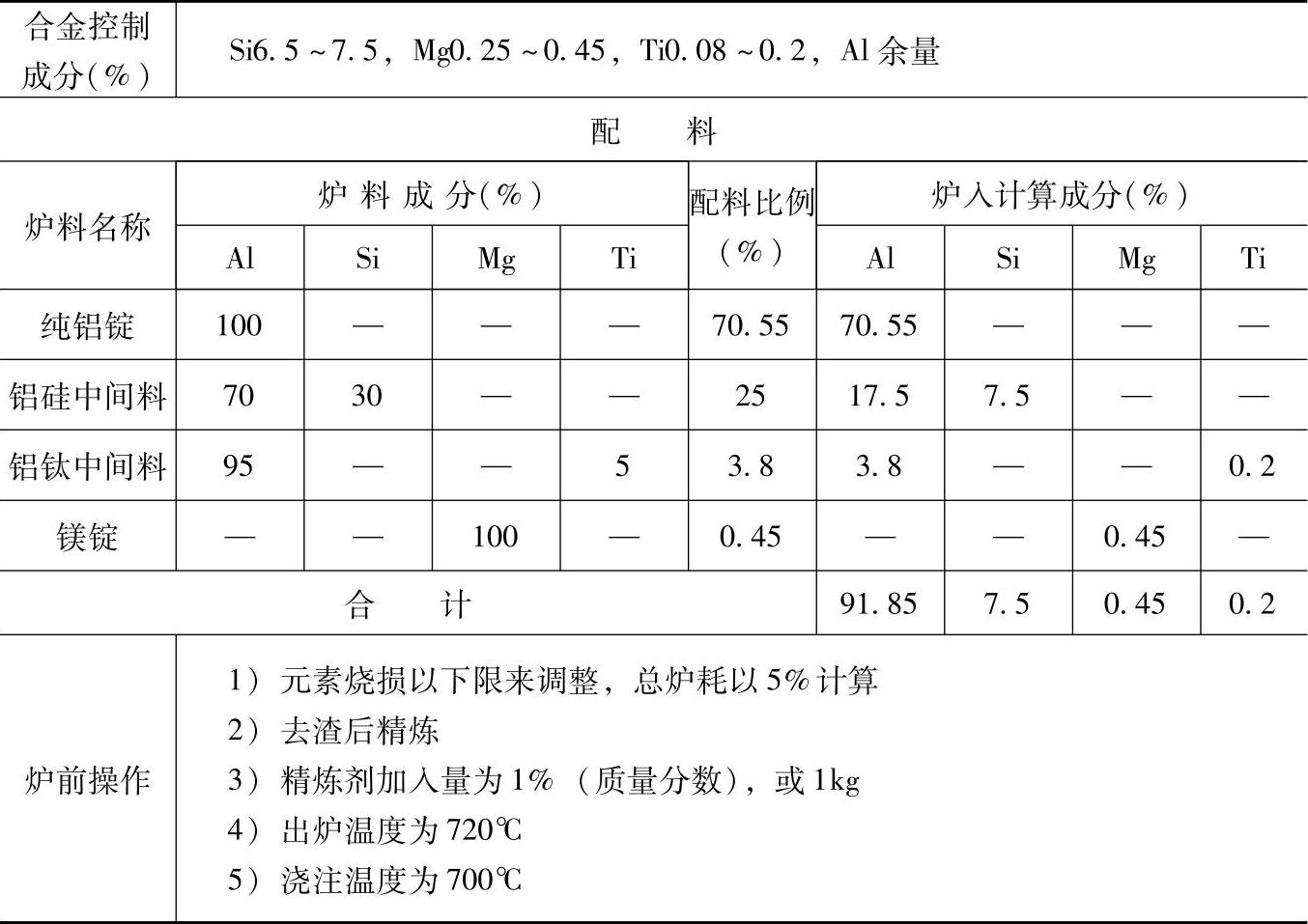

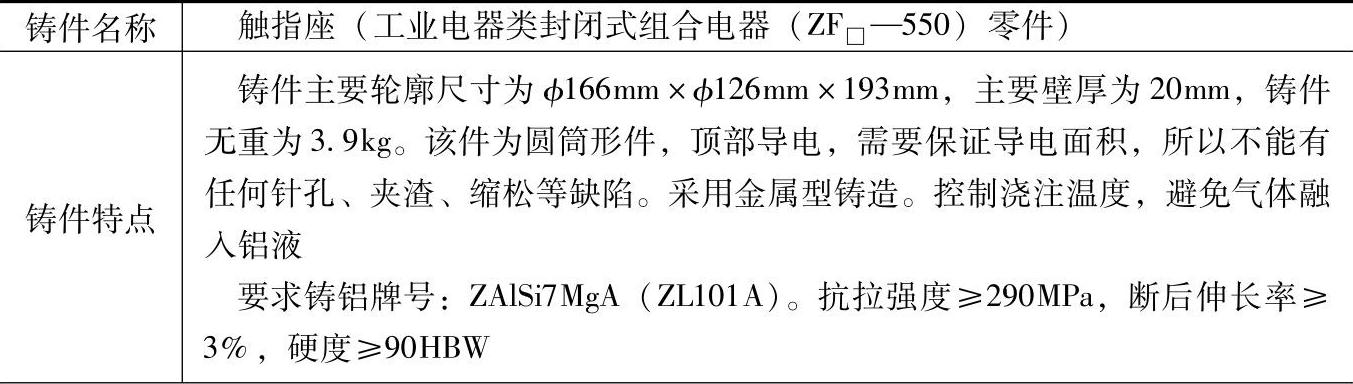

表3.1-4 ZAlSi7MgA的铸造铝硅合金配料

（续）

注：1.采用熔炼炉类型：燃气坩埚炉。

2.炉前浇注试样做气体含量检验，光谱分析。

3.检测结果：

力学性能：抗拉强度为297MPa，断后伸长率为4.2%，硬度为96HBW；

化学成分（%）：Si7.1，Mg0.35，Ti0.12，余为Al。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于要求本牌号材料的各种壳体零件，飞机的泵体、汽车变速器、燃油箱的弯管及其他承受大载荷的零件。
