配料实例835

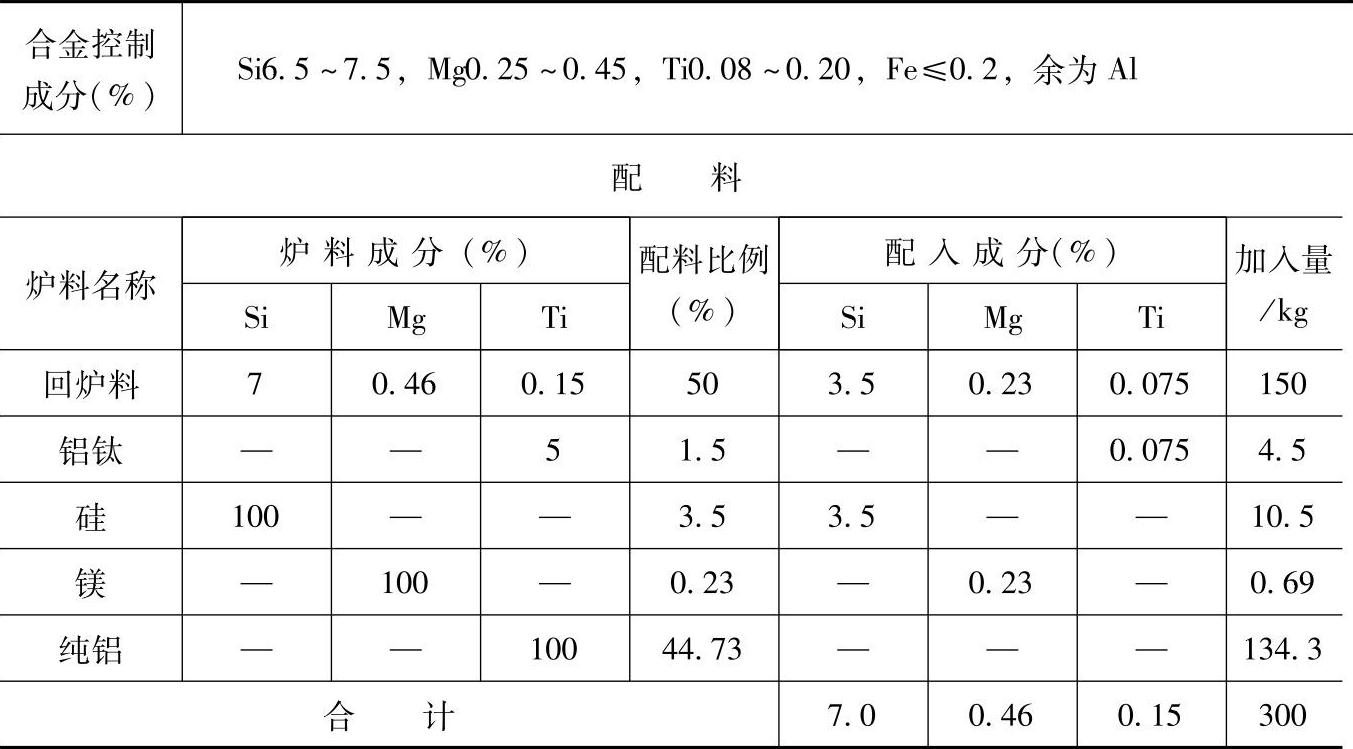

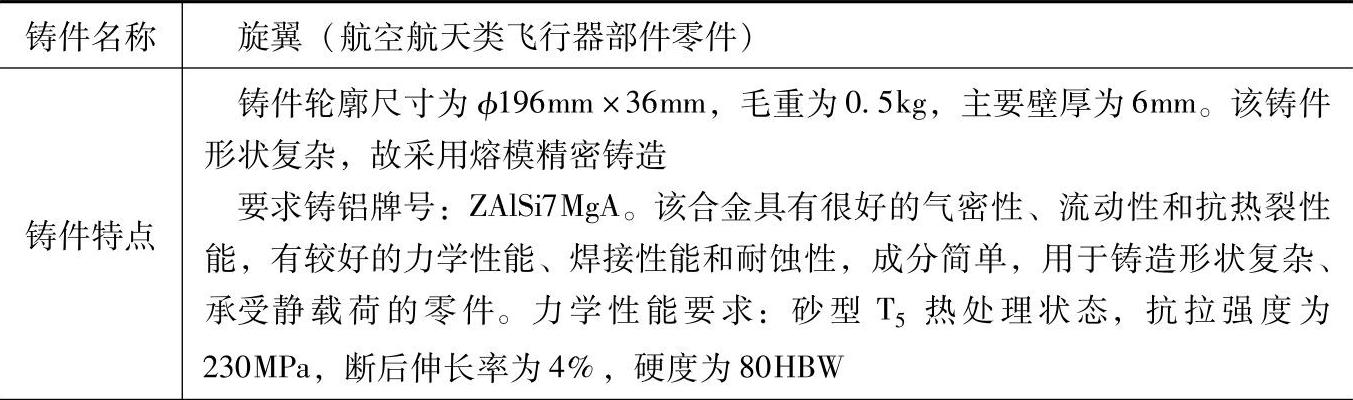

表3.1-5 ZAlSi7MgA的铸造铝硅合金配料
（续）
注：1.采用熔炼炉类型：120A—300kg电阻坩埚炉。
2.炉前操作：
1）装炉熔化顺序：回炉料→纯铝→硅→铝钛，熔化后搅拌均匀，680～700℃时加镁。
2）精炼，变质处理，静置，撇渣。
3）按铸件工艺要求调整温度浇注。
3.检测结果：
力学性能：砂型T5热处理状态，抗拉强度为260MPa，断后伸长率为5%，硬度为85HBW；
化学成分（%）：Si7.0%，Mg0.34，Ti0.14，Fe0.085。
4.各成分含量和配料比例皆指质量分数。
5.该合金用途广泛，可铸造承受中等负荷的复杂零件，如飞机零件、仪器、仪表附件、发动机零件、汽车及船舶零件等。
