配料实例872～876

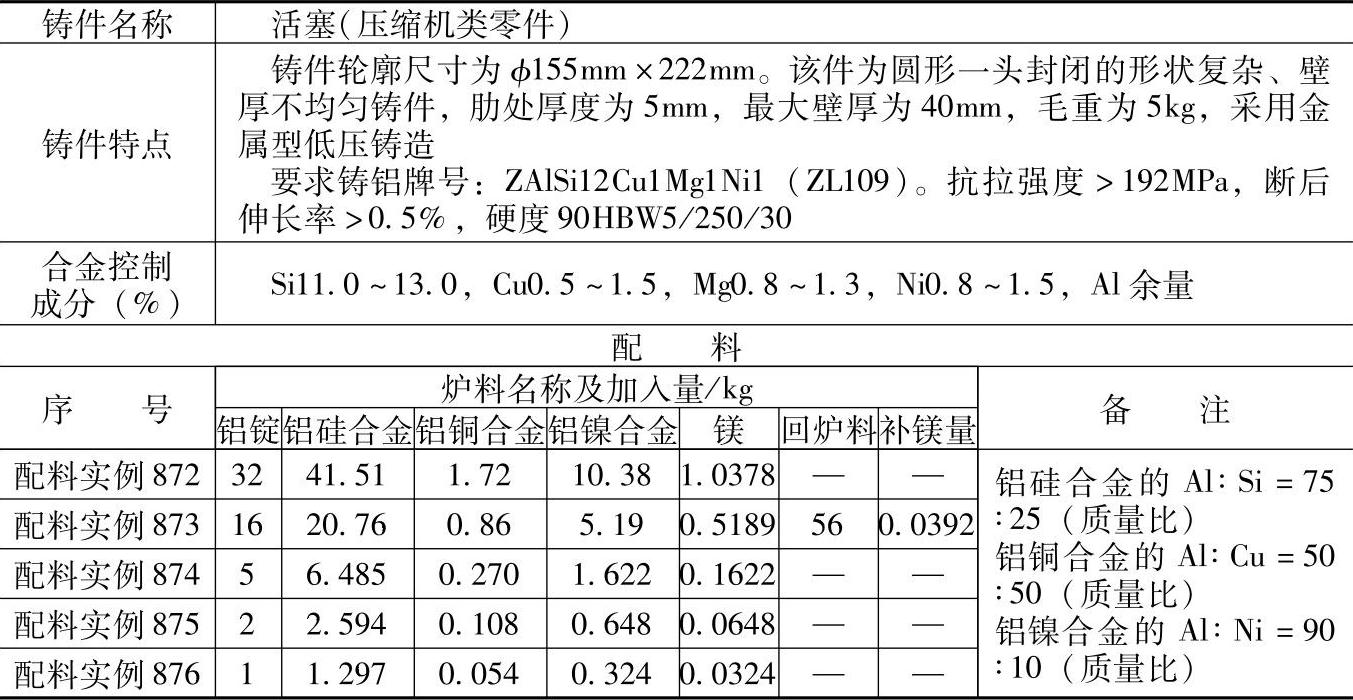

表3.1-23 ZAlSi12Cu1Mg1Ni1的铸造铝硅合金配料

注：1.采用熔炼炉类型：采用地坑坩埚炉熔炼，坩埚为300号，炉内烧损：铝1%、硅1%、铜1%、镁7%、镍0.6%。

2.炉料在覆盖剂覆盖下熔化，熔化后进行除气精炼，最后进行变质处理，变质后加入镁。进行炉前含气及变质处理检验，合格后清渣，合入电阻坩埚炉中进行低压铸造。

3.检测结果：

化学成分（%）：Si12.13，Cu1.12，Mg1.02，Ni1.05；

力学性能：抗拉强度为195MPa，断后伸长率为0.8%，硬度为95HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于其他同牌号材料的铝活塞及缸体等铸件的金属型低压铸造，也适用于砂型铸造。
