配料实例878

配料实例878

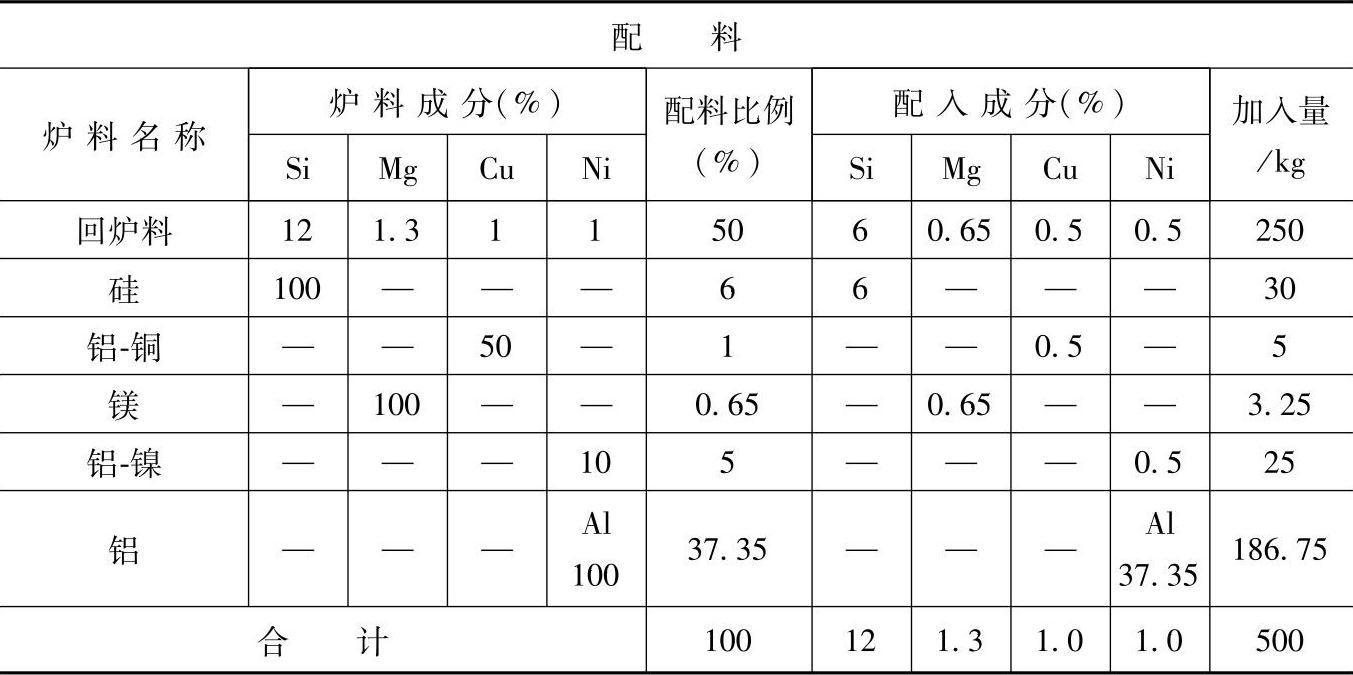

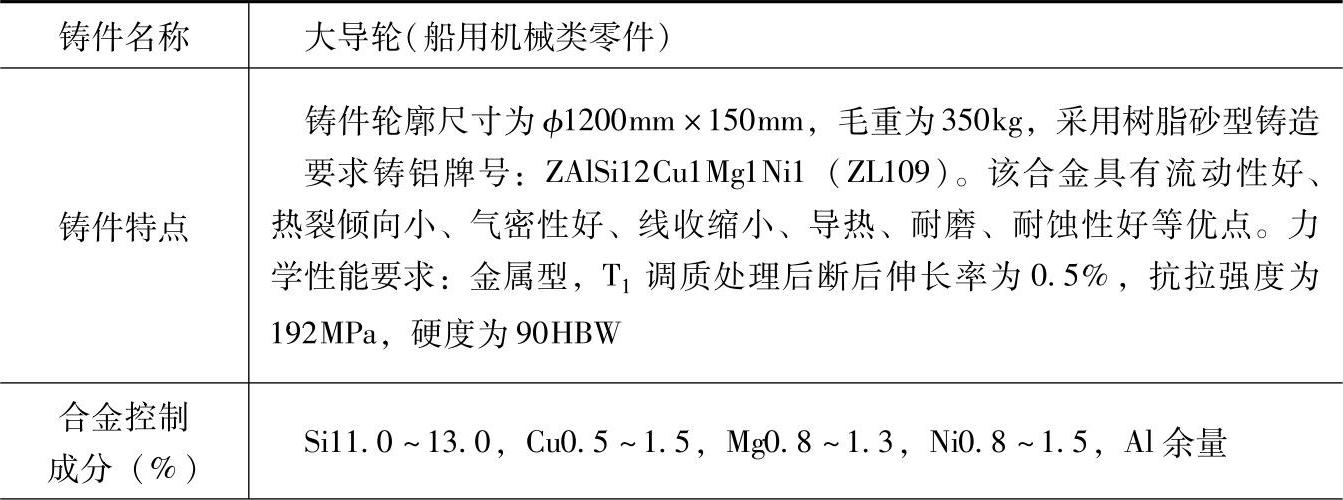

表3.1-25 ZAlSi12Cu1Mg1Ni1的铸造铝硅合金配料

（续）

注：1.采用熔炼炉类型：220A—500kg电阻坩埚炉。

2.炉前操作：

1）装炉熔化顺序：回炉料→纯铝→硅→铝铜→铝镍，熔化后搅拌均匀，温度为680～700℃时加镁。

2）精炼，变质处理，静置，撇渣。

3）按铸件工艺要求调整温度，浇注。

3.检测结果：

力学性能：金属型，T₁调质处理后抗拉强度为210MPa，断后伸长率为1.0%，硬度为96HBW；

化学成分（%）：Si11.8，Cu1.0，Mg0.9，Ni1.0，Fe0.4。

4.各成分含量和配料比例皆指质量分数。

5.该合金用来铸造在较高温度下工作以及要求热膨胀系数小、强高度、耐磨性能良好的零件，如内燃发动机活塞、起重滑轮等。
