配料实例879

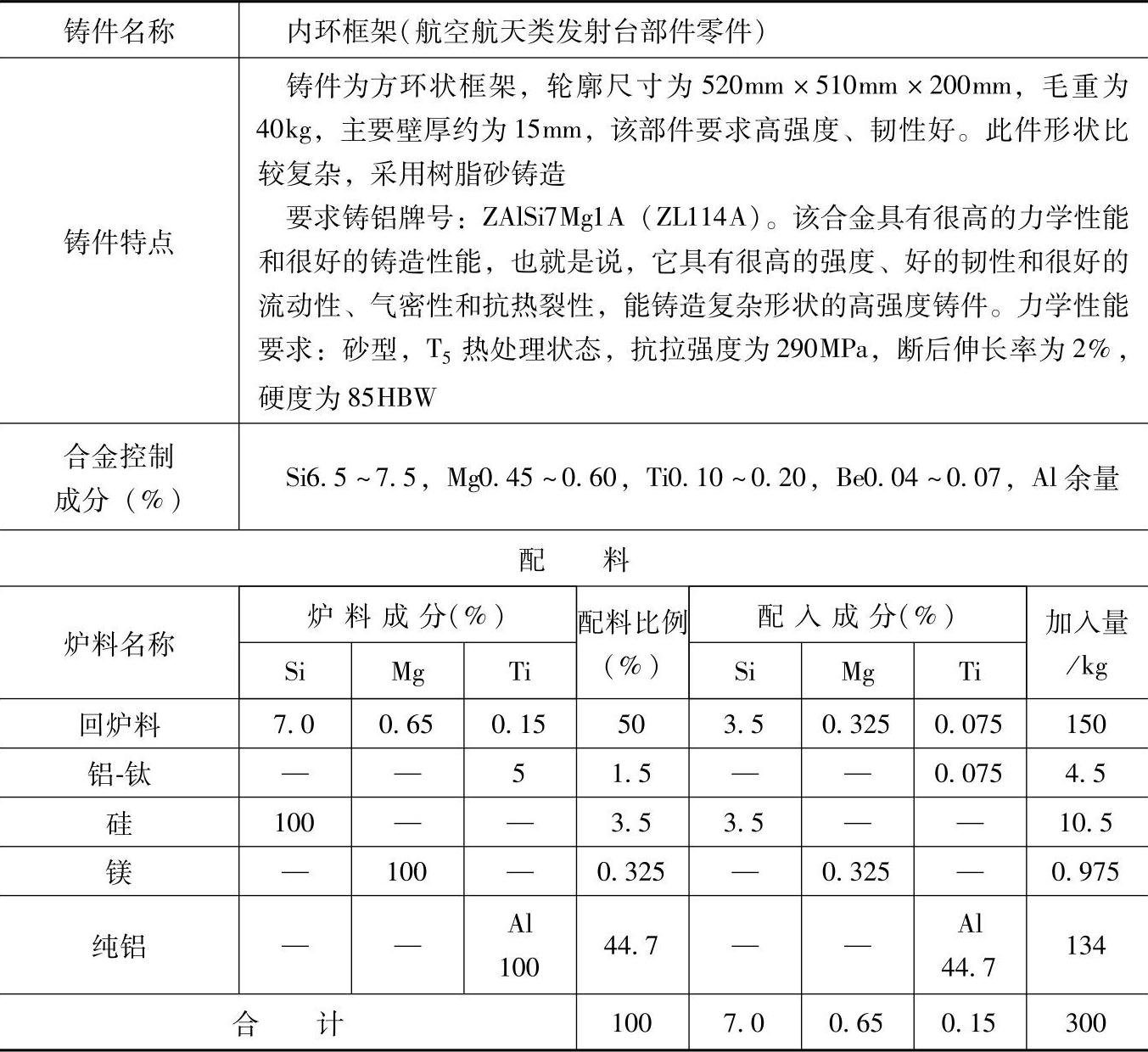

表3.1-26 ZAlSi7Mg1A的铸造铝硅合金配料

注：1.采用熔炼炉类型：120A-300kg电阻坩埚炉。

2.炉前操作：装炉熔化顺序：回炉料和纯铝熔清后加入Si、Ti、Mg。

3.Be也可以不加。

4.检测结果：

力学性能：砂型，T₅热处理状态，抗拉强度为300MPa，断后伸长率为3%，硬度为90HBW；

化学成分（%）：Si6.9，Mg0.49，Ti0.15，Fe0.09。

5.各成分含量和配料比例皆指质量分数。

6.主要用来获得高强度优质铝铸件，适合于硬模和砂型铸造，可用于飞机和导弹承受高负荷的零件。
