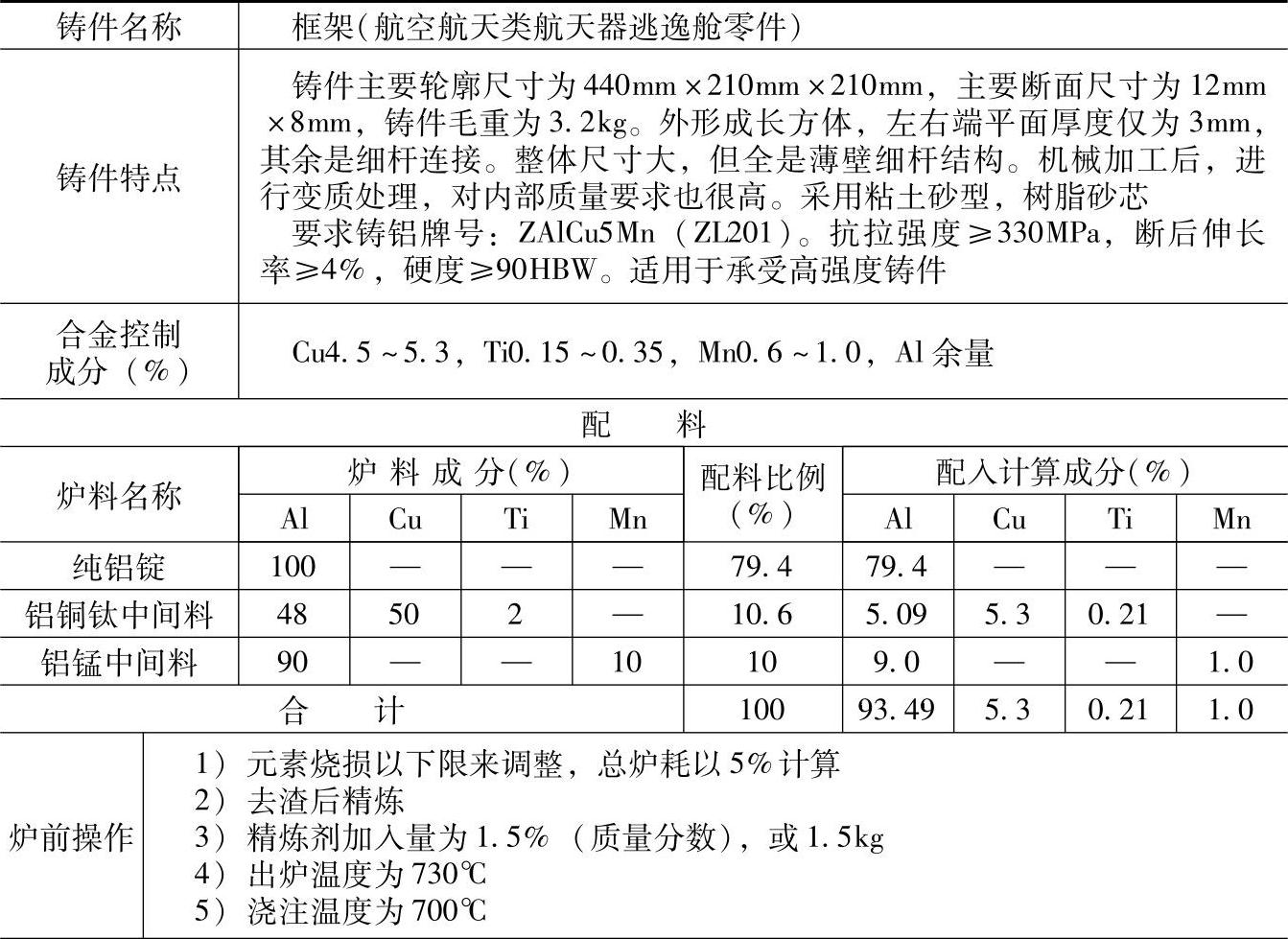

表3.1-27 ZAlCu5Mn的铸造铝铜合金配料
注：1.采用熔炼炉类型：燃气坩埚炉。
2.炉前浇注试样，进行气体含量检验和光谱分析。
3.检测结果：
力学性能：抗拉强度为352MPa，断后伸长率为4.3%，硬度为95HBW；
化学成分（%）：Cu5.0，Ti0.3，Mn0.8。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于铸造飞机零件，高强度的其他附件，如支臂、副油箱和弹射架梁等。
