配料实例881

配料实例881

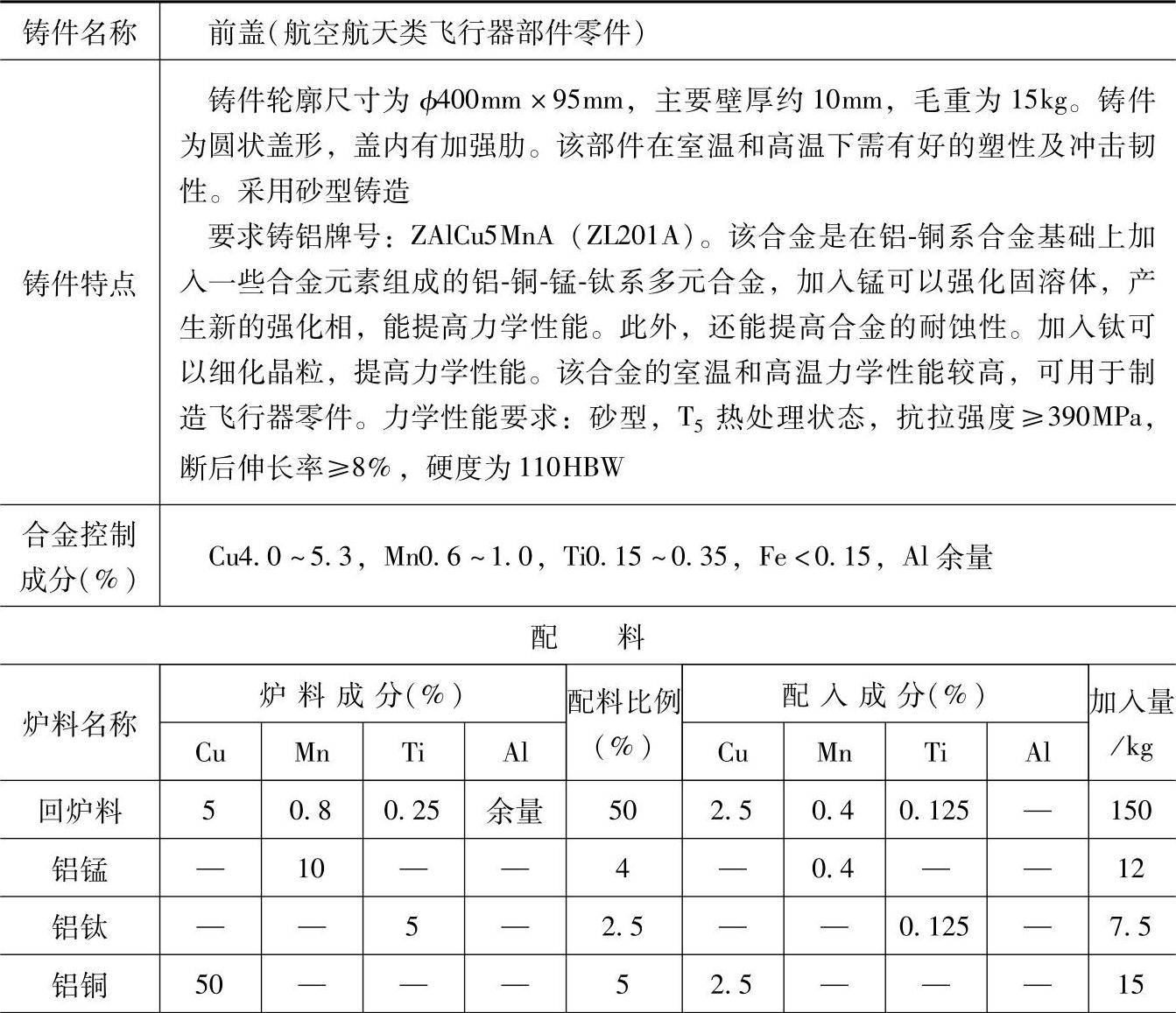

表3.1-28 ZAlCu5MnA的铸造铝铜合金配料

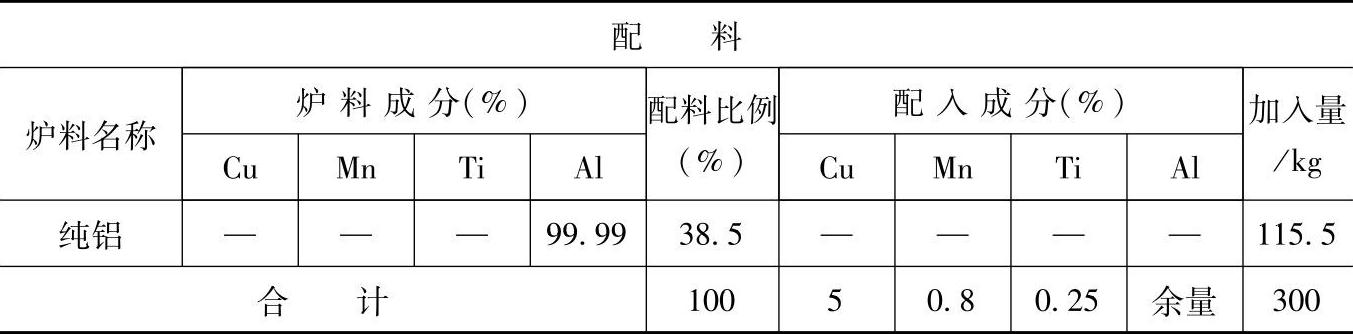

（续）

注：1.采用熔炼炉类型：120A—300kg电阻坩埚炉。

2.炉前操作：

1）装炉熔化顺序：铝待熔清后加入铝-锰、铝-钛，在铝液温度达到700～720℃时加入铝-铜，搅拌均匀。

2）进行精炼。

3）按工艺要求调整温度，扒渣，浇注。

3.检测结果：

力学性能：砂型，T₅热处理状态，抗拉强度为418MPa，断后伸长率为10%，硬度为110HBW；

化学成分（%）：Cu5.0，Mn0.79，Ti0.24，Fe0.09，Al余量。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于室温承受高载荷零件和在175～300℃下工作的飞机和发动机零件，如支臂、副油箱、弹射内梁和特设挂架梁等。
