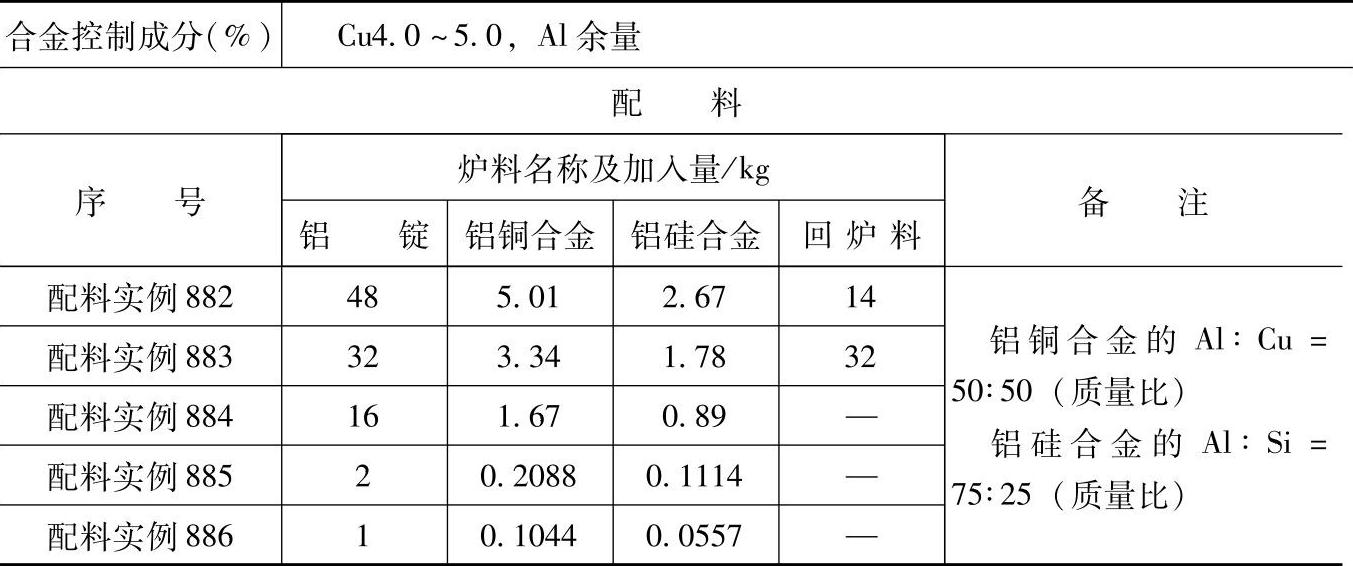

配料实例882～886

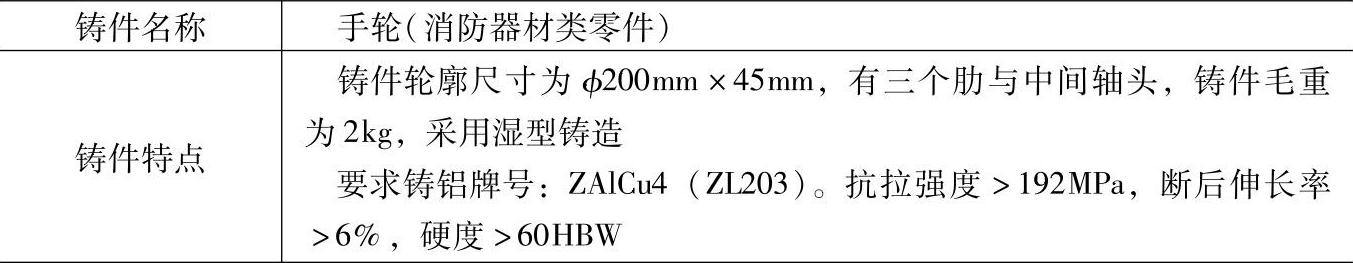

表3.1-29 ZAlCu4的铸造铝铜合金配料

（续）

注：1.采用熔炼炉类型：采用地坑坩埚炉熔化，坩埚为200号，熔铝量为70kg。炉内烧损：铝1%、铜1%。

2.为改善铸造性能，减少热裂和缩松，合金中加入1.2%（质量分数）的硅。合金熔化后，用覆盖剂覆盖液面，进行除气精炼，升温至浇注温度，清渣出炉。

3.检测结果：

化学成分（%）：Cu4.49，Al余量；

力学性能：抗拉强度为195MPa，断后伸长率为7%，硬度为71HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用其他同牌号材料的铸件。
