1.5.1 ECU针脚检测

在排除发动机电控系统故障时，经常要对ECU针脚进行测量，以便确认ECU和导线是否存在故障。表1-10为博世EDC7发动机ECU的针脚定义和测量标准。

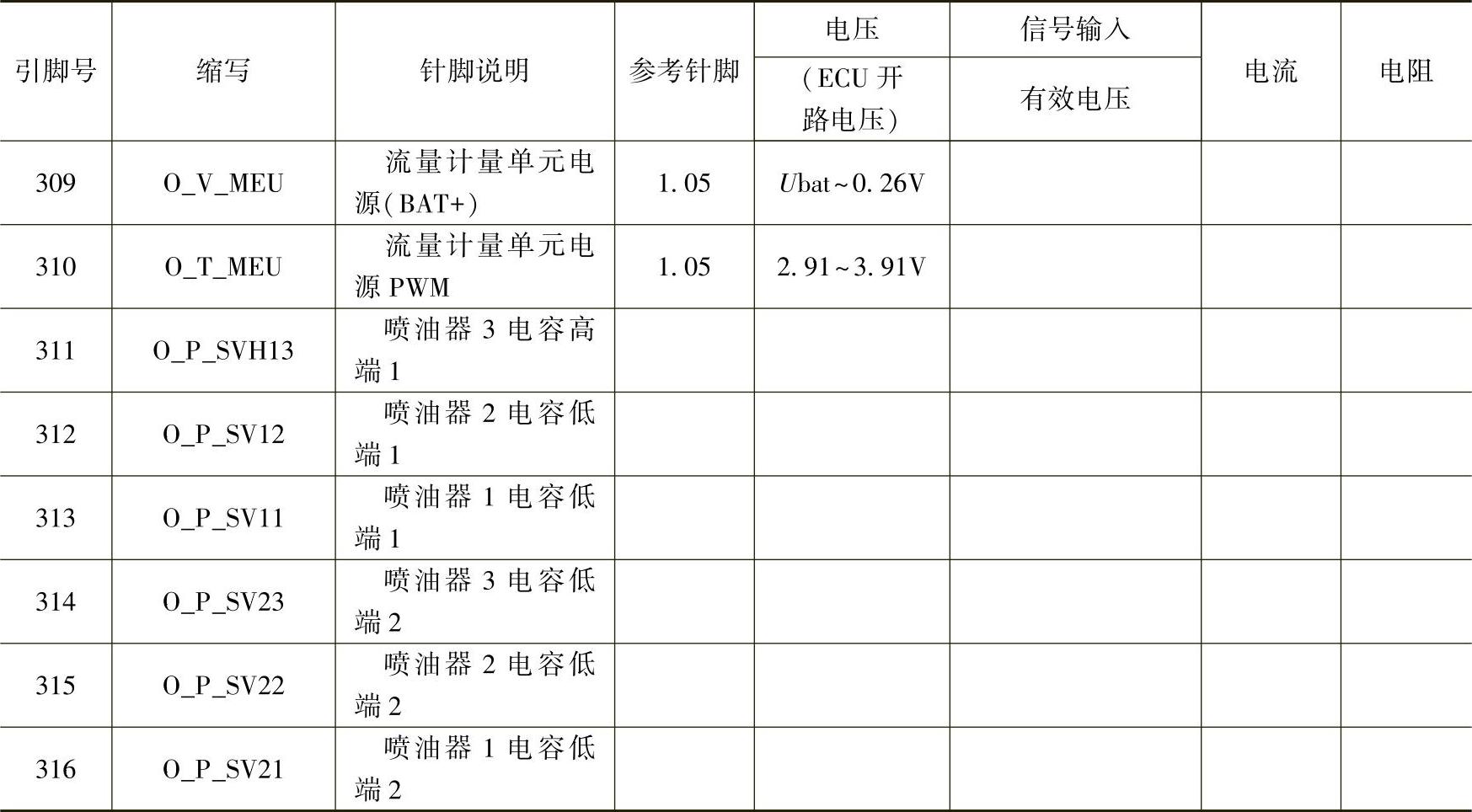

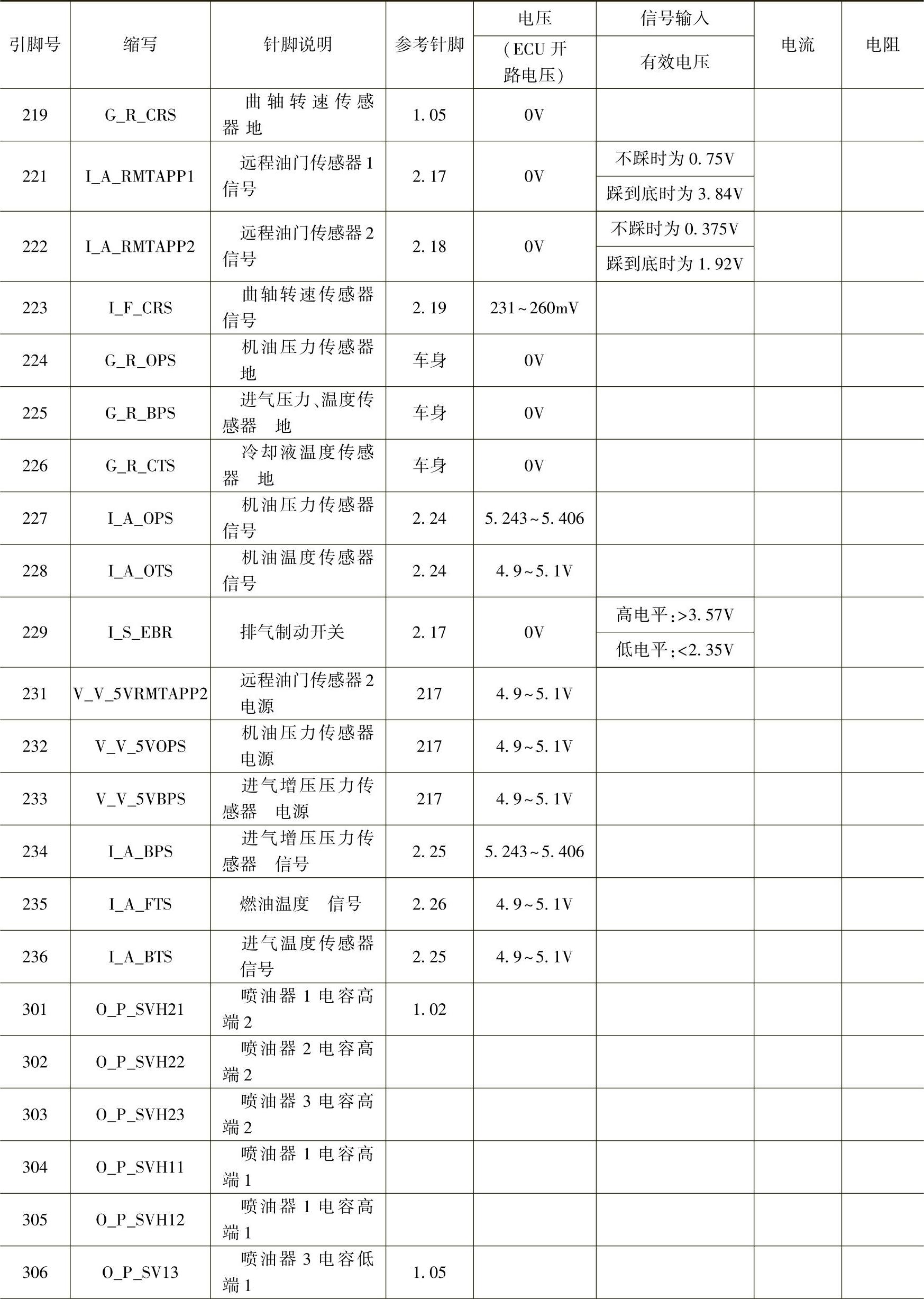

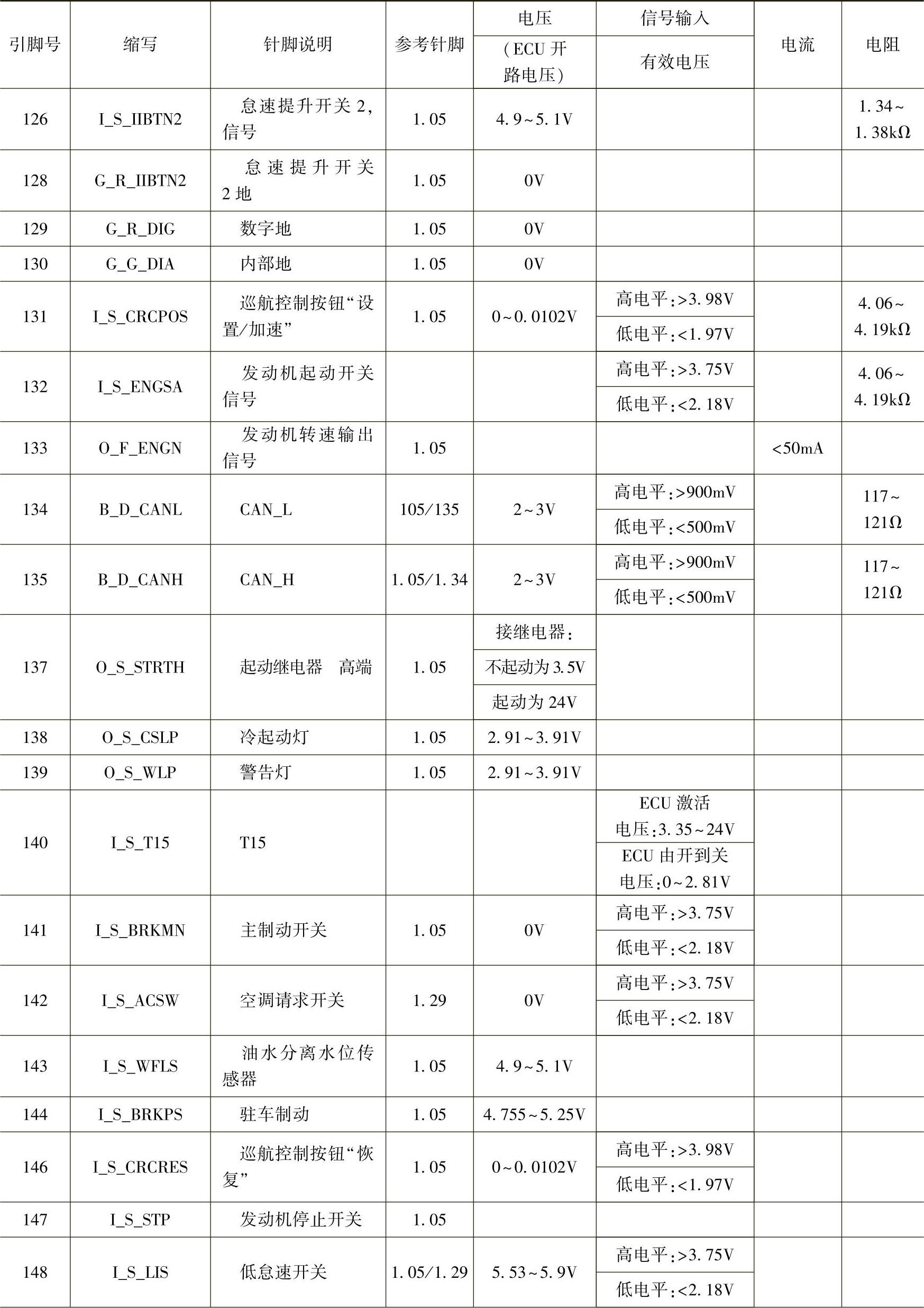

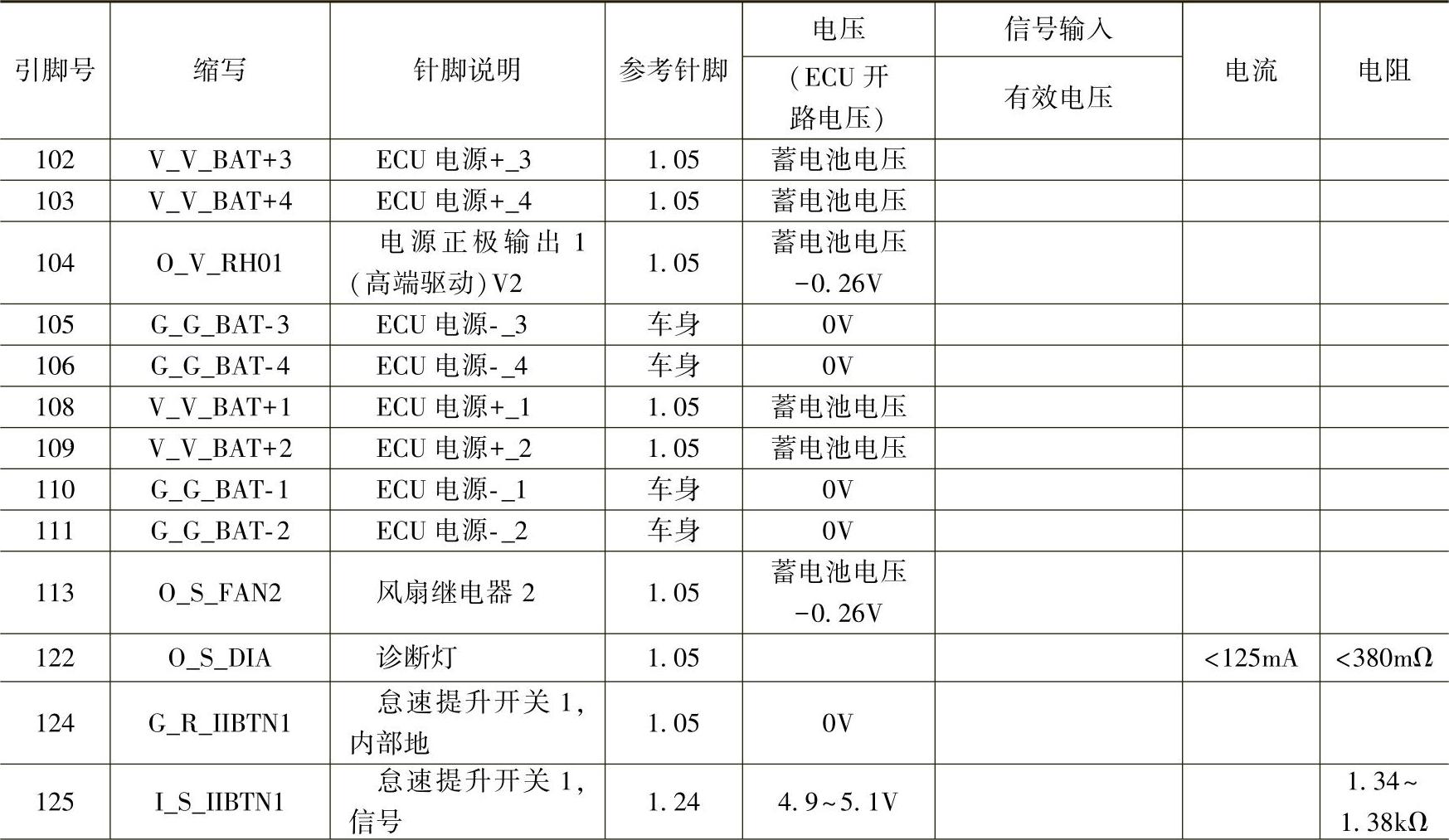

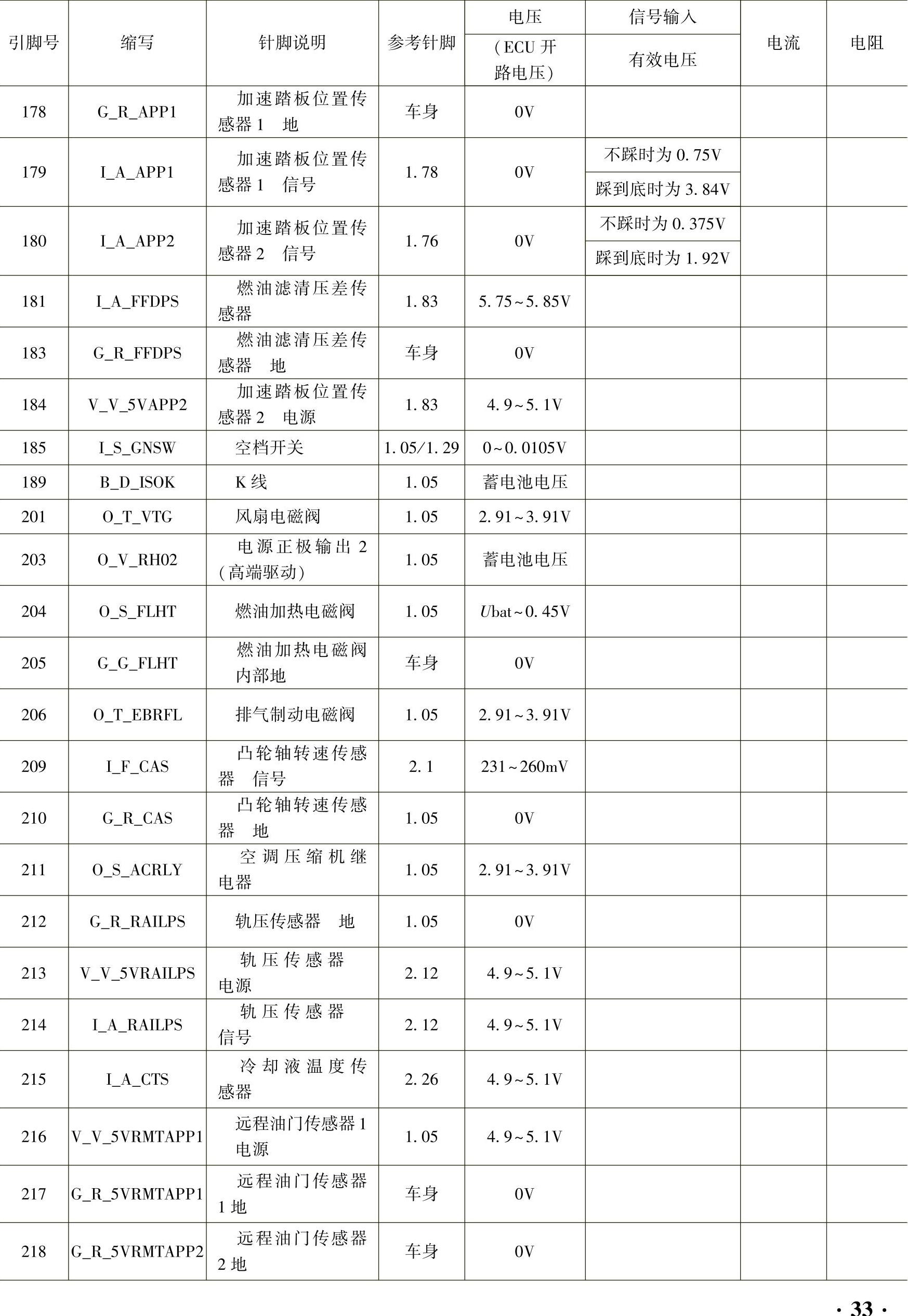

表1-10 EDC7ECU针脚定义与常规测量


（续）


（续）


（续）


（续）


（续）
