1.7.6  WP12国Ⅳ柴油机SCR系统检测

1.7.6 WP12国 Ⅳ柴油机 SCR系统检测

1.尿素泵检测

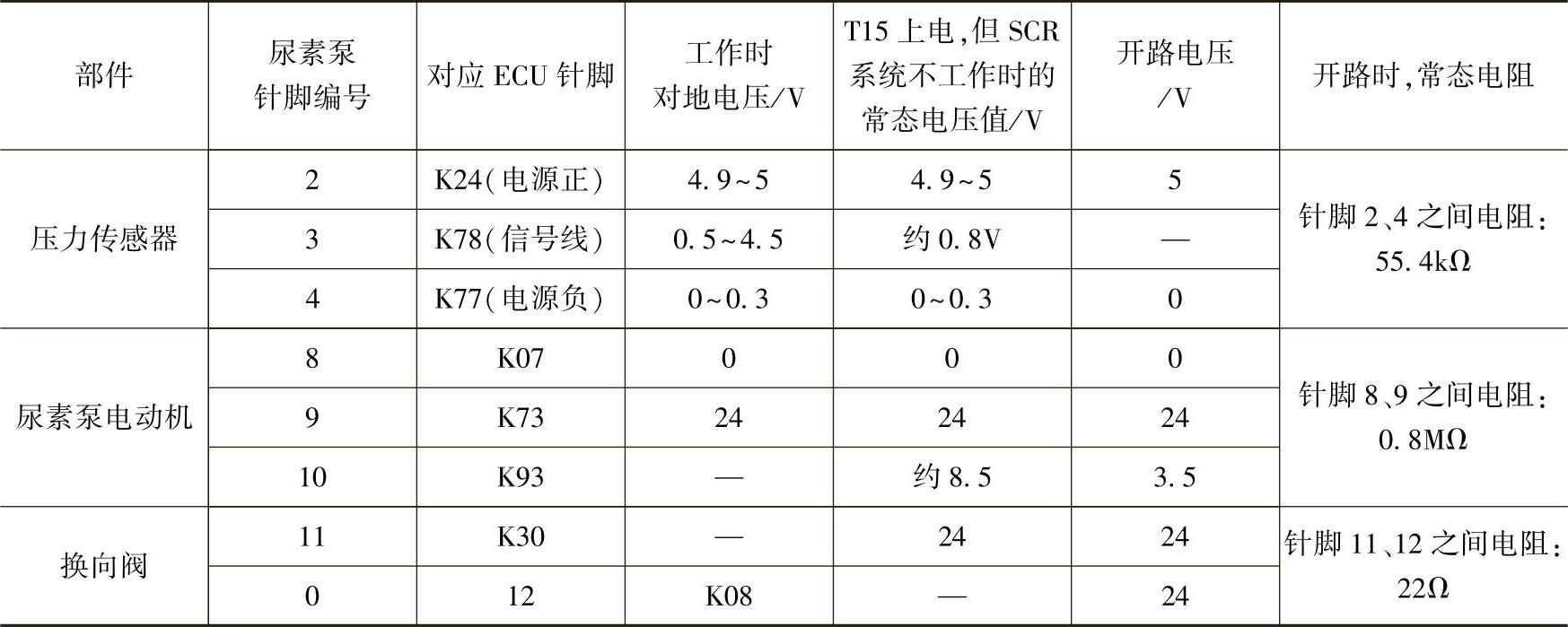

尿素泵内置有压力传感器、电动机、换向电磁阀等元件。其常规检测规范见表1-13。

表1-13 尿素泵检测规范

2.NO_x传感器的通信线路检测

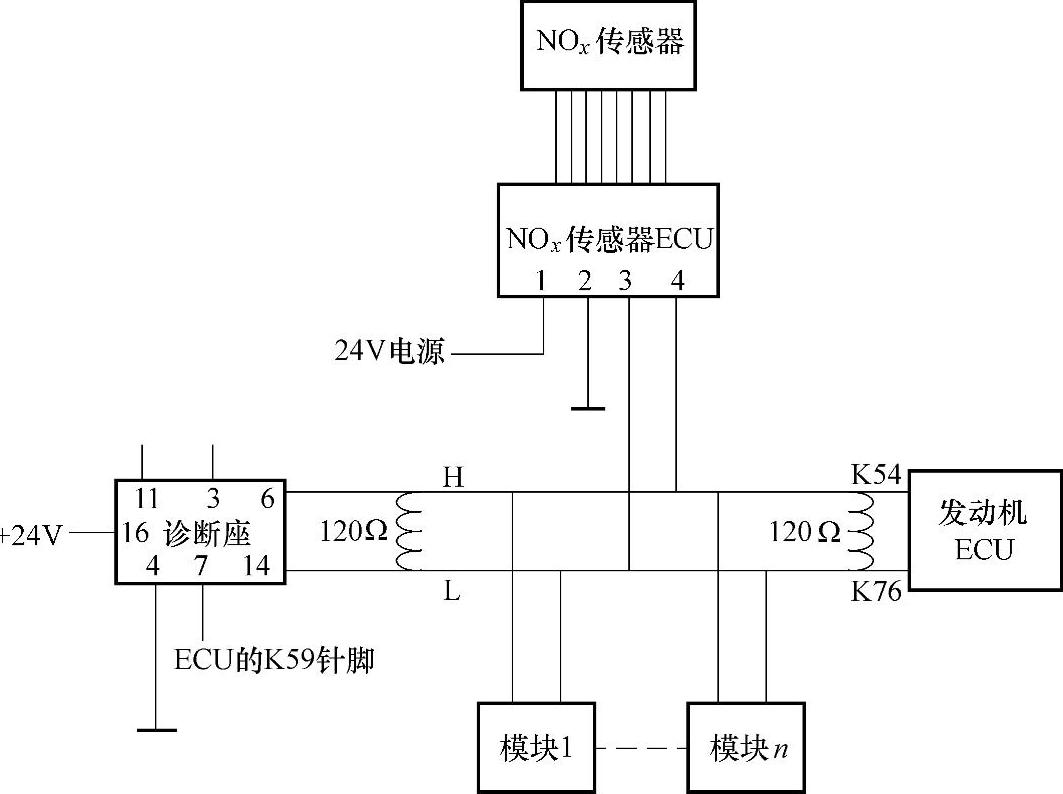

NO_x传感器的通信线路如图1-67所示（以欧曼GTL重型货车为例）。NO_x传感器ECU的1号针脚为24V电源，2号针脚搭铁，4号针脚为CANH、3号针脚为CANL。

图1-67 NO_x传感器通信线路

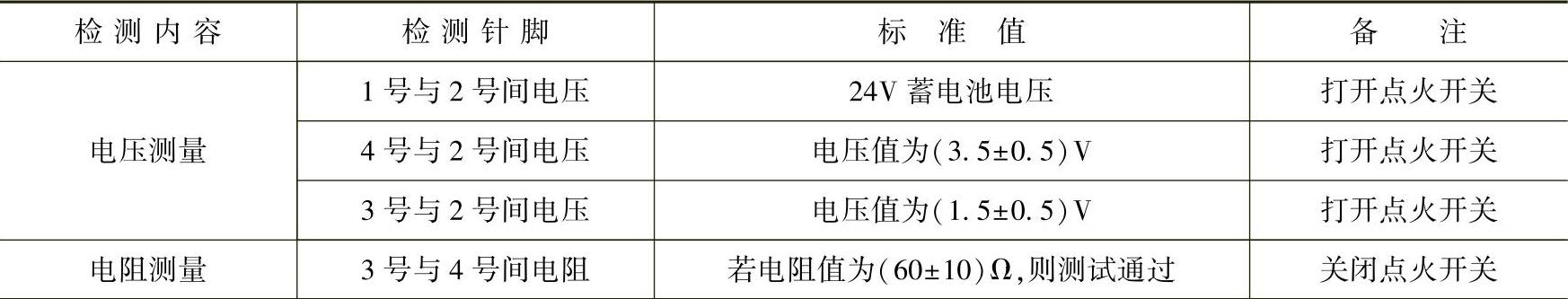

在正常情况下，断开NO_x传感器ECU插接器，检测结果应符合表1-14。

表1-14 NO_x传感器线路检测
