1.7.4 WP12国Ⅳ柴油机SCR电控喷射系统

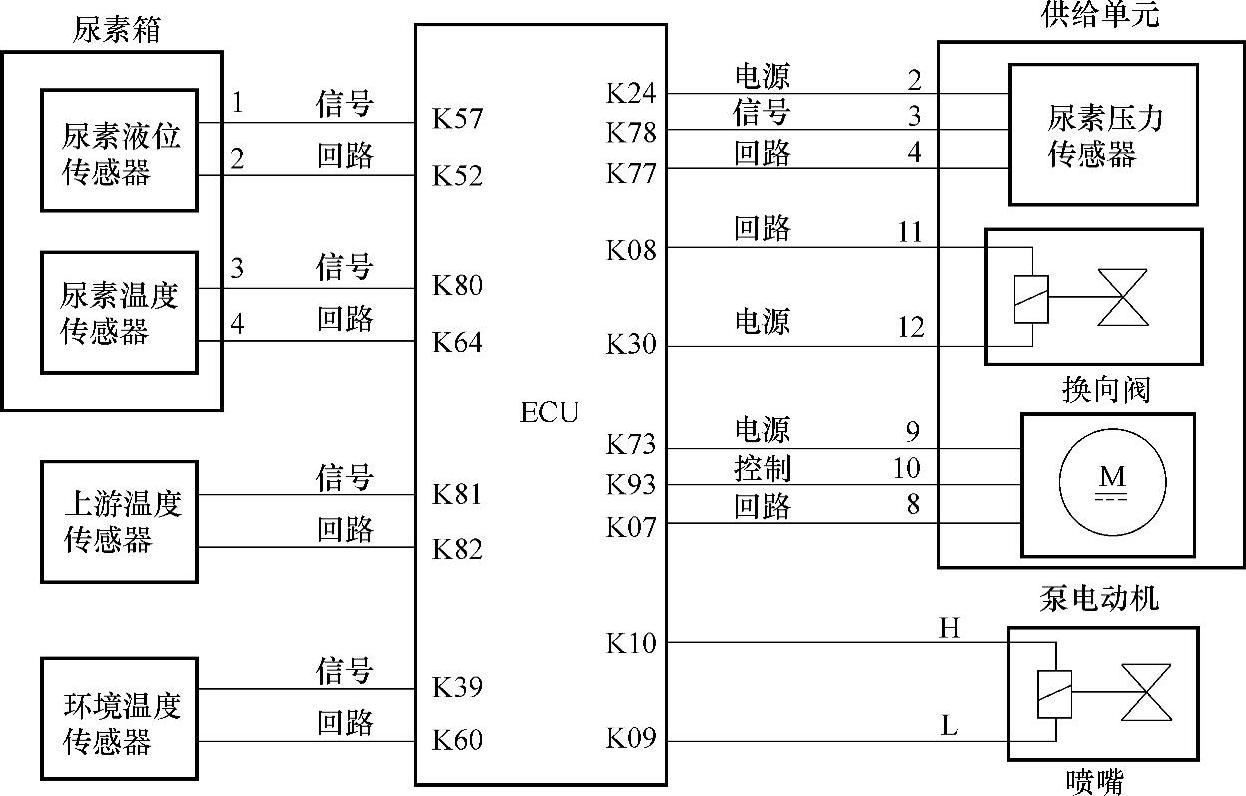

DeNOx2.2系统为非气助式喷射系统（图1-60）。SCR系统的控制单元与发动机的控制单元（ECU）集成在一起，用来执行SCR控制策略，并根据环境温度、排气温度、尿素液位、尿素温度、尿素压力等传感器信号控制供给单元和尿素喷嘴，根据需求定时定量地将尿素溶液喷射到排气气流中。
1.上游温度传感器
上游温度传感器（图1-61）用于检测排气管中废气温度，将温度信号送给ECU。排气温度传感器固定在催化转化器的上游连接管的温度传感器座上。上游温度传感器信号电压范围为0.3～4.7V，额定电阻为200Ω（0℃）。
2.环境温度传感器
环境温度传感器（图1-62）的主要作用是为DeNOx2.2系统提供外界温度信号，ECU依此对系统加热进行控制。环境温度传感器信号电压范围为0.2～4.9V；环境温度传感器为负温度系数热敏电阻，电阻值随温度上升而降低。环境温度传感器失效时，以冷却液温度传感器信号替代。EDC17电控系统中冷却液温度传感器和环境温度传感器相同，可以互换。
图1-60 DeNOx2.2系统

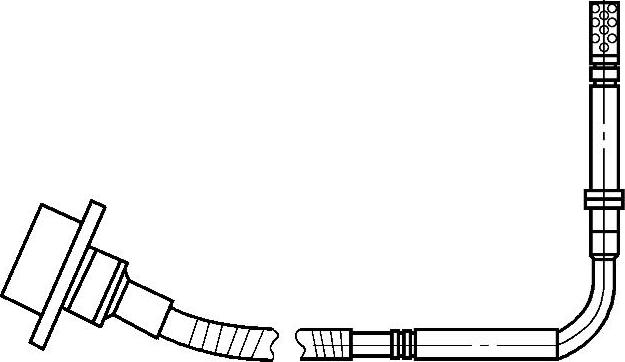

图1-61 上游温度传感器

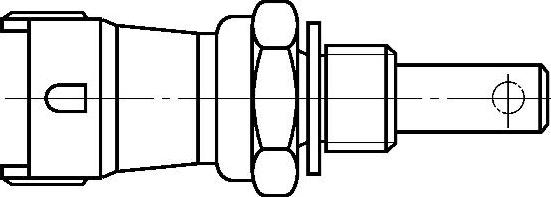

图1-62 环境温度传感器
3.尿素液位传感器

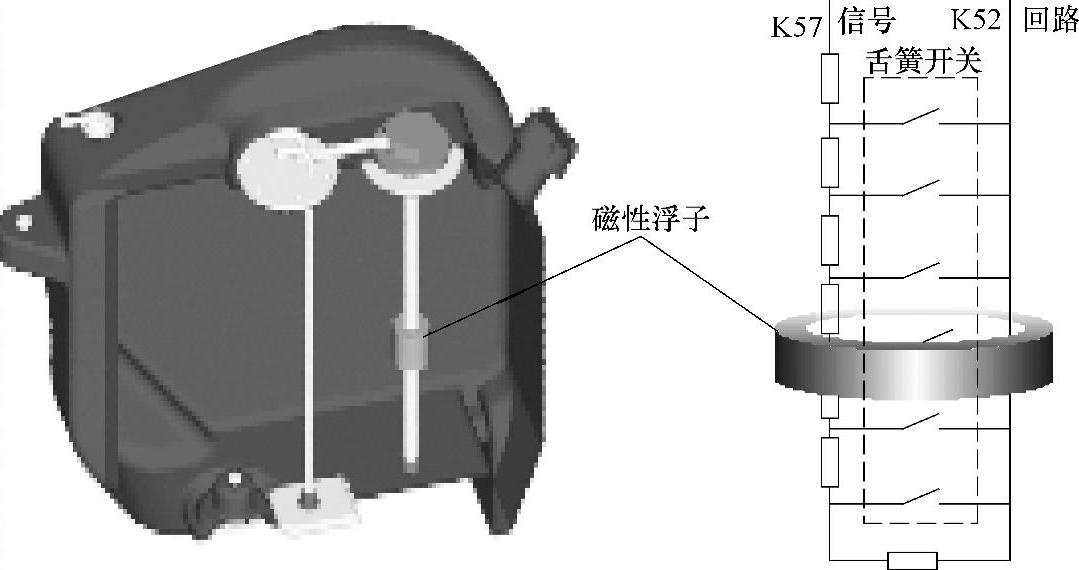

如图1-63所示，液位传感器由舌簧开关控制，随着液位的变化，磁性浮子随之上下移动，靠近磁性浮子的舌簧开关在磁性浮子作用下吸合，液位传感器的电阻值随之变化。电阻变化是阶梯性的，尿素液位信号电压在0.3～4.3V间阶梯性变化。
4.尿素温度传感器
尿素温度信号在0.3～4.3V范围内变化。尿素温度是ECU对尿素箱加热电磁阀控制的依据，也是尿素喷射的条件之一。
5.NOx传感器和传感器ECU

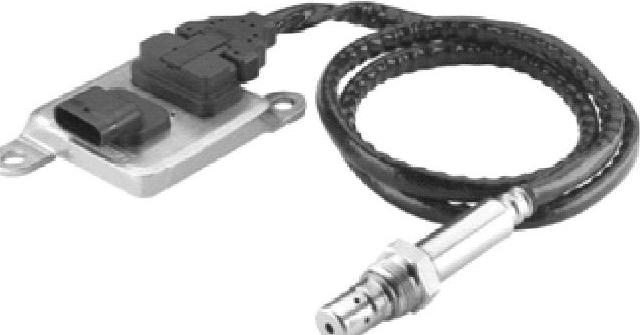

NOx传感器（图1-64）为发动机ECU提供NOx浓度信号。NOx传感器首先将废气中的NOx浓度信号送给NOx传感器ECU，传感器ECU对信号进行处理后，通过CAN总线将信号最终送给ECU。当NOx的浓度超标时，ECU会记录故障，并在一定时间后实施限制转矩。
图1-63 尿素液位传感器
图1-64 NOx传感器和传感器ECU
NOx传感器和传感器ECU是一个不可拆分的整体。NOx传感器通过CAN总线将NOx浓度信号传递给发动机ECU。
