1.7.7  WP12国Ⅳ柴油机SCR系统故障

1.7.7 WP12国 Ⅳ柴油机 SCR系统故障

1.WP12国Ⅳ柴油机SCR系统常见故障检查

SCR系统故障包括电控系统故障、尿素循环系统故障、加热水路故障、NO_x传感器故障及通信故障、排放超标故障等多种类型。表1-15给出了SCR系统常见故障检查方法。

表1-15 潍柴国ⅣWP12发动机SCR系统常见故障检查

2.WP12国Ⅳ柴油机SCR系统故障案例

案例1(https://www.daowen.com)

故障现象：WP12国Ⅳ柴油机，SCR系统不工作，检查尿素泵不建压，无故障码。

故障诊断与排除：

检查尿素泵的相关线束连接正常，尿素管也正常。连接诊断仪读取数据流，发现尿素箱温度为-9℃，远低于实际值。检查发现是尿素箱温度传感器与液位传感器两信号线接反。重新接线后系统工作正常。

如果ECU确认尿素箱温度过低、需要加热解冻时，不会驱动尿素泵工作。

案例2

故障现象：WP12国Ⅳ柴油机，SCR系统不工作，故障灯亮，报出SCR尿素压力建立错误故障（SPN：1387，FMI：2）。

故障诊断与排除：

观察各个管路，有尿素的痕迹，检查尿素箱到尿素泵管路，发现泵端管接头内胶圈缺少一段（图1-68），导致漏气。经确认是维修插拔接头时引起胶圈的损坏。对管路进行处理后，故障排除。

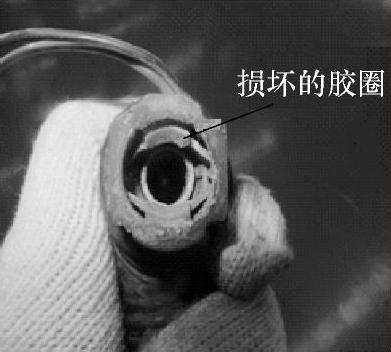

图1-68 损坏的接头胶圈
