2.5.2  燃油系统检测

2.5.2 燃油系统检测

1.燃油压力检测

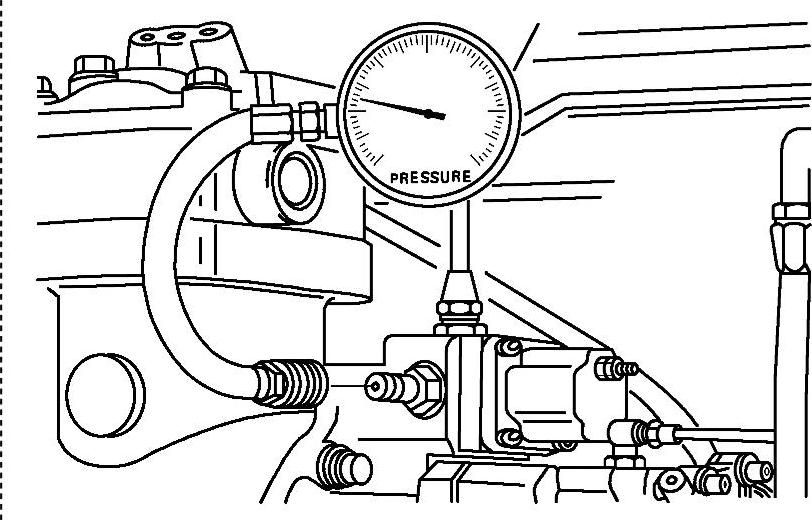

在燃油泵快装接头上连接量程大于300lbf/in的压力表，测量燃油泵出油压力。在起动工况和空载1200r/min工况分别对燃油压力进行测量（图2-53）。测量值应符合表2-16规范。

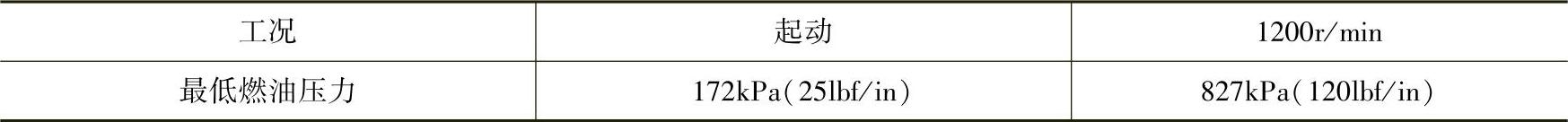

表2-16 燃油压力规范

如果油压低于限值，应检查燃油滤清器、供油管路，必要时更换油泵。

2.进油阻力检测

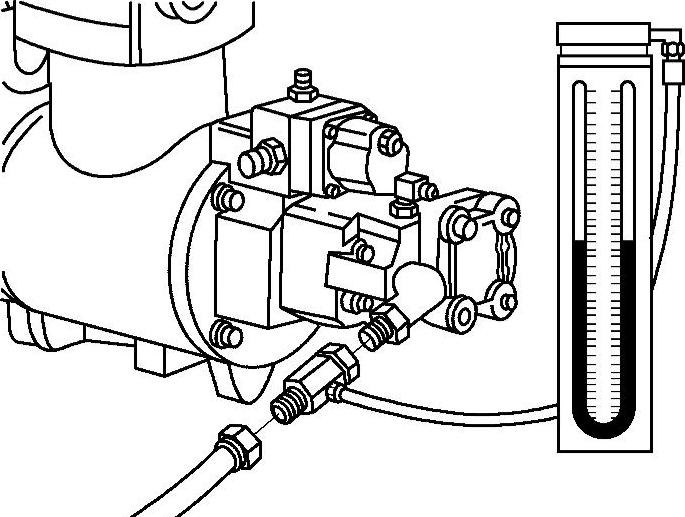

在燃油泵进油管上安装压力计（图2-54）。

图2-53 燃油压力检测

图2-54 进油阻力检测

起动发动机使之在额定转速下空转，测得燃油泵进油阻力，应符合表2-17。

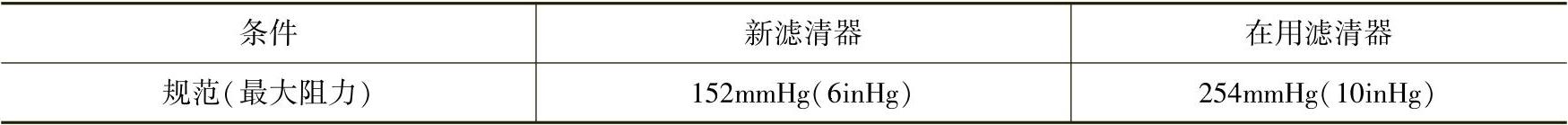

表2-17 进油阻力规范

如果测得进油阻力过大，应检查管路是否堵塞，必要时更换滤清器。

3.回油阻力测量

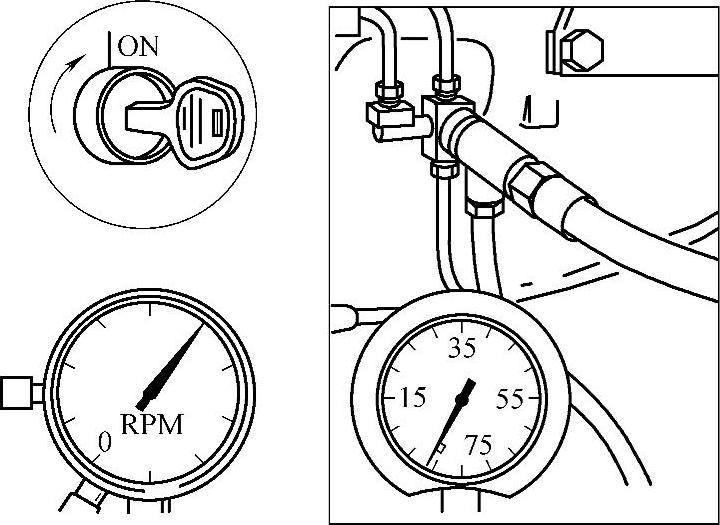

在燃油泵回油管上安装压力计，起动发动机使之在额定转速下空转，读取压力表读数（图2-55）。燃油回油阻力最大值为89mmHg。

如果测得回油阻力大于规范值，应检查燃油箱通风管是否堵塞、回油管是否堵塞。

图2-55 回油阻力测量
