2.4.5  电源与通信电路

ISM CM570电源与通信电路如图2-45所示。点火开关打开后，OEM接头38号针脚得电（蓄电池电压），只要电压超过门限值，ECM便被唤醒进入工作状态。ECM被唤醒的重要标志是警告灯闪亮（完成自检），同时CAN通信线上电（CANH约有2.7V电压，CANL约有2.3V电压）。

如果诊断设备无法与ECM连接，经检查警告灯不闪亮且诊断座C、D对搭铁电压均为0V，即可确认ECM未被唤醒，应重点检查38号针脚供电是否正常；检查07、08、17、18、28常电端子供电是否正常；检查ECM搭铁是否正常。

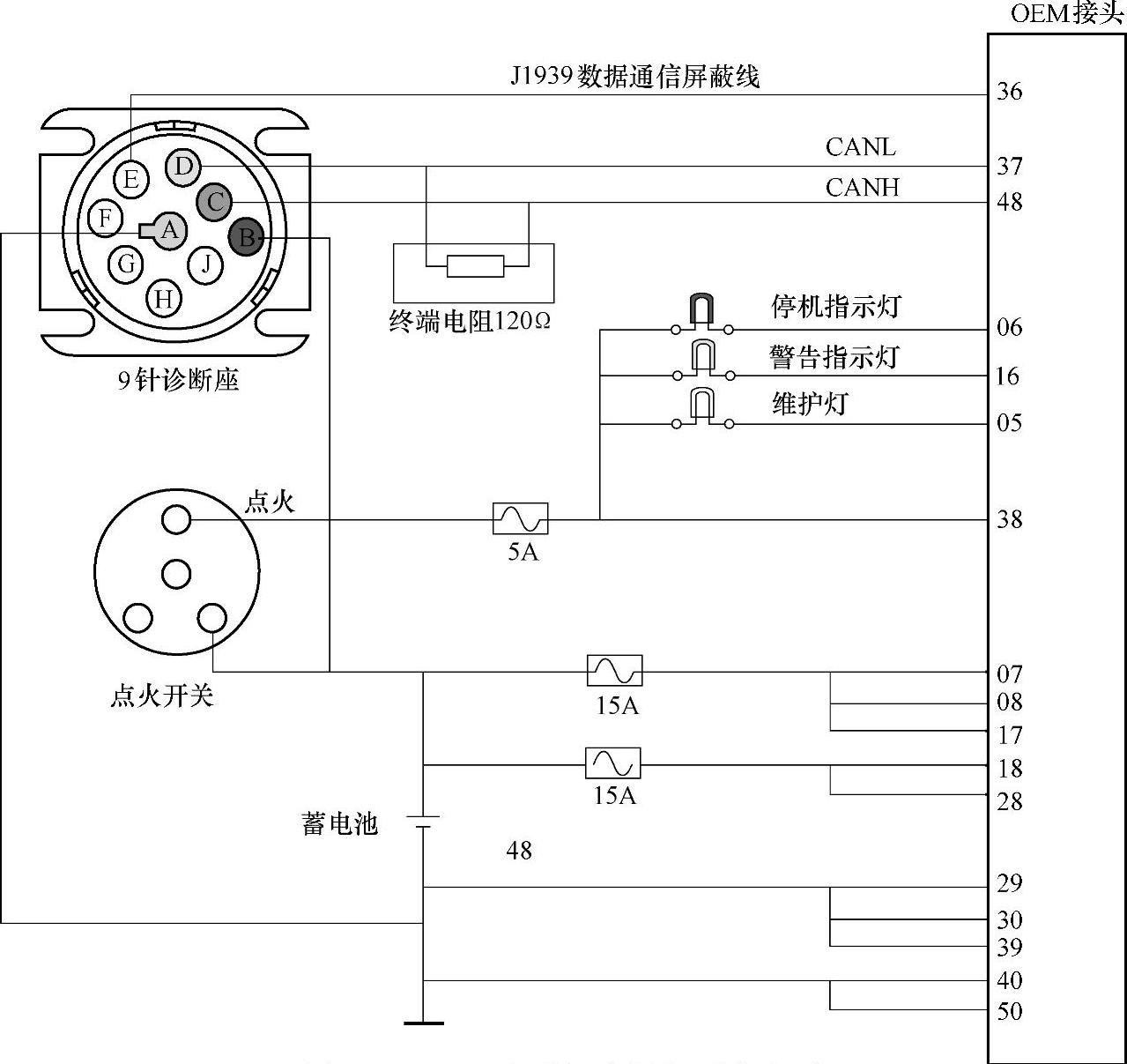

图2-45 ISM发动机电源与通信电路
