3.2.4  稳压阀

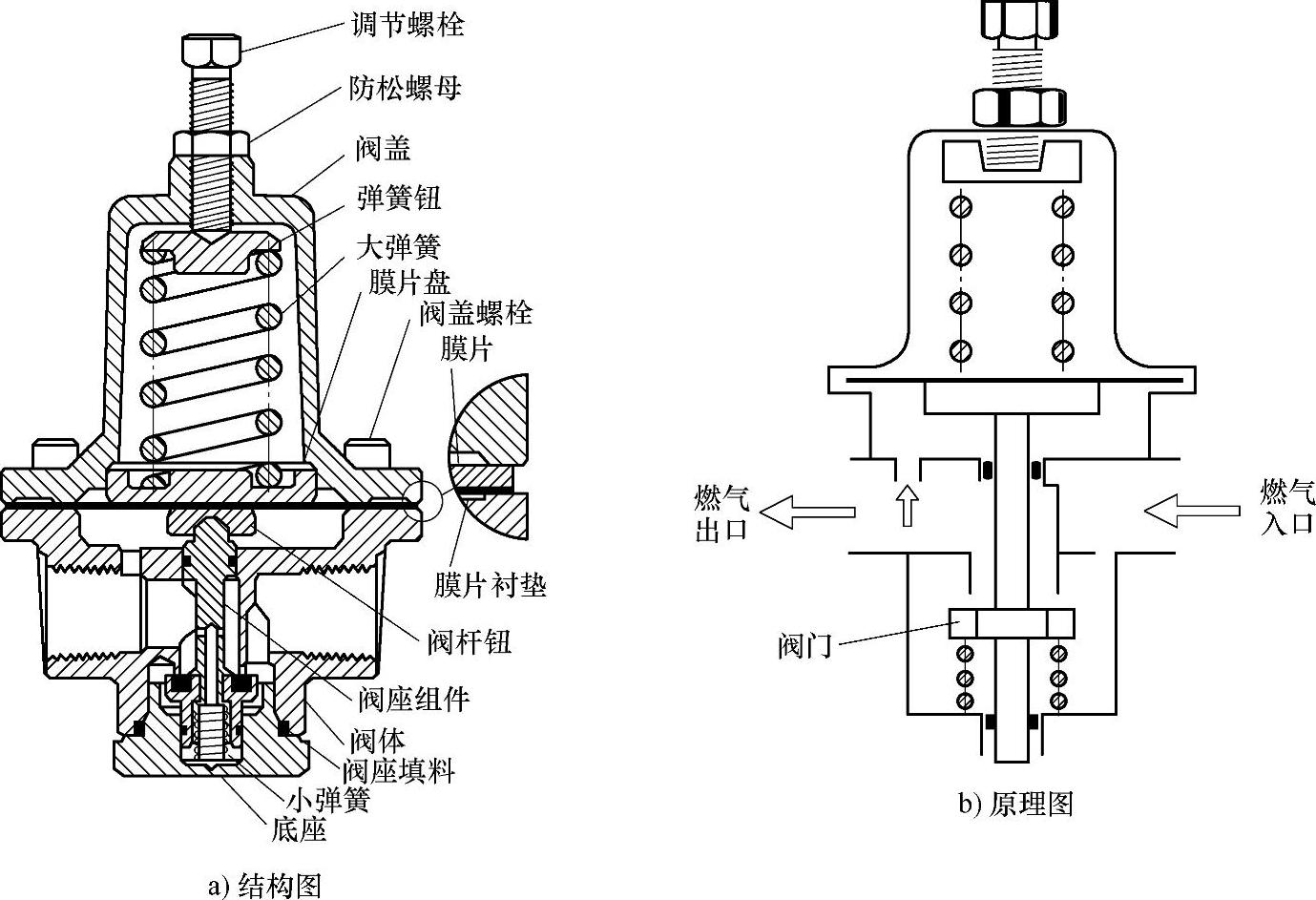

图3-12 稳压阀结构及原理

稳压阀是个减压阀。当供给稳压阀的燃气压力足够高时，稳压阀就能够保证输出压力在正常范围内。但当供给稳压阀的燃气压力过低时，稳压阀输出压力也会低于正常值。

稳压阀结构如图3-12所示。在常态下，膜片在上方弹簧的作用下处于下位，阀门是打开的，通过入口进入阀内的燃气通过阀门可以直接从出口流出，为发动机供气，出口压力便逐步增长。稳压阀出口的部分燃气经过壳体上的小孔进入膜片下方的气室内。当出口压力达到一定值时，膜片下方的燃气压力会大于膜片上方的弹簧力，膜片压缩弹簧上移，阀门在阀门弹簧作用下复位、关闭，输出燃气压力不再增长。

稳压阀压力直接由稳压阀压力表显示出来。允许的压力范围是800～1000kPa。如果压力值超出正常范围时，可以通过调节螺栓进行调节。旋入调节螺栓时，输出压力增大；旋出调节螺栓时，输出压力减小。

稳压阀压力不足时，应首先检查气瓶压力，如果气瓶压力低，应首先对气瓶增压。只有气瓶压力正常，而稳压阀压力低时，才有必要对稳压阀进行调节。
