3.2.5  节温器

节温器（图3-13）的作用是根据燃气温度来控制加热器的冷却液循环。燃气温度低于10℃，30s内节温器开启，冷却液循环流过加热器对燃气进行加热；当燃气温度超过60℃，节温器在30s内关闭，加热器停止对燃气加热。节温器对加热器工作的控制，使燃气的温度保持在60℃以下的理想范围内，这对保证燃气雾化质量和实现燃气喷射控制有着重要意义。

燃气加热控制原理如图3-14所示。节温器装于加热器和喷射阀组之间，燃气流过节温器，节温器感知燃气温度。燃气温度高于60℃时，冷却液循环回路即被节温器切断。

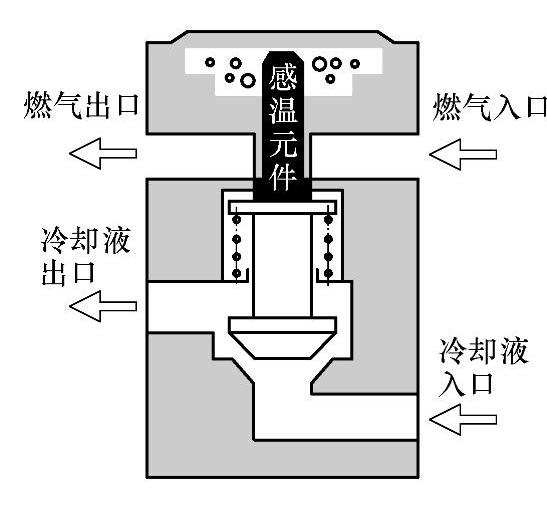

图3-13 节温器示意图

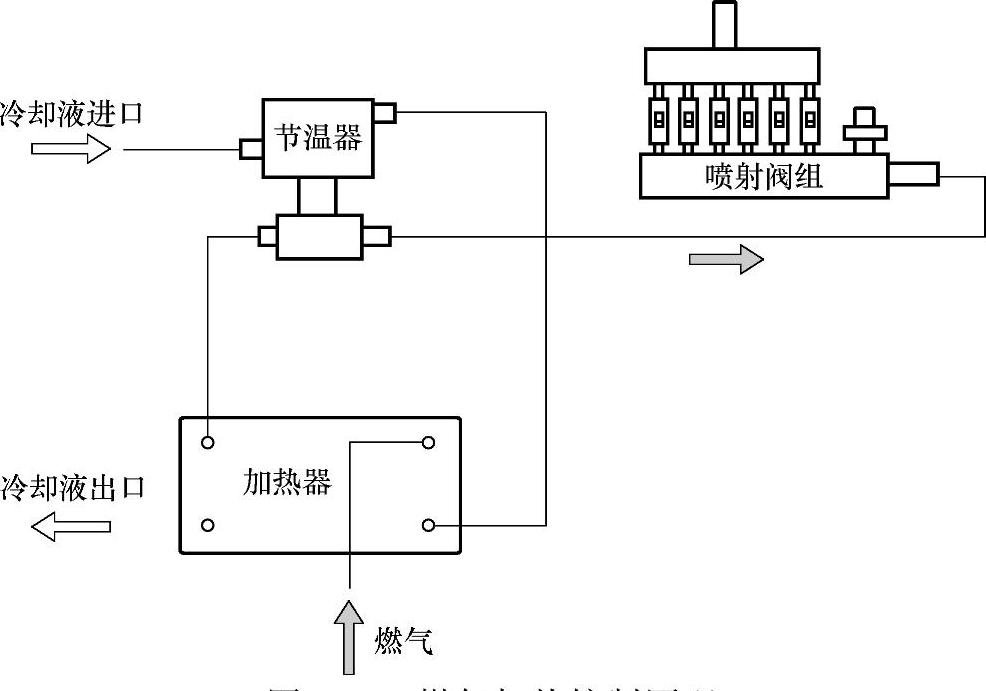

图3-14 燃气加热控制原理
