4.4.2  变速器使用维护

4.4.2 变速器使用维护

1.换油

（1）放油 拆卸变速器放油孔1上的螺塞和注油孔2上的螺塞进行放油（图4-51）。密封垫要换新件。

（2）加油 通过注油孔2注油。当油从注油孔溢出时，则表明油位正确。以60N·m的力矩拧紧注油孔上的螺塞。

带缓速器的变速器通过注油孔1加油，如图4-52所示。运行2～5km，试驾期间不要操作ZF-Intarder缓速器，然后停车复查油位。如果变速器维修后，试验行驶时使缓速器在各档短暂运行一段时间，然后再停车复查一次油位。

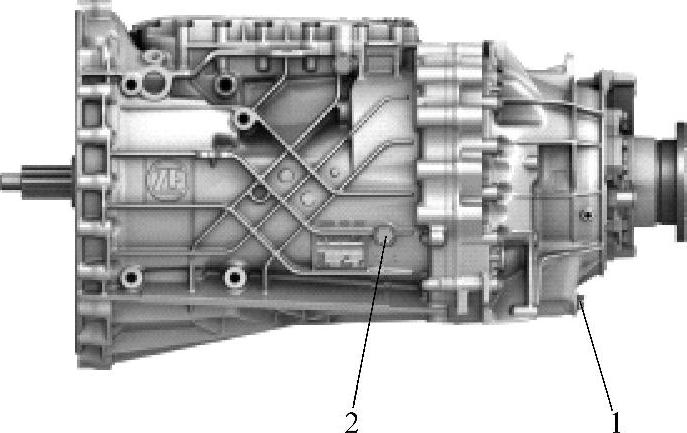

图4-51 注油孔与放油孔

1—放油孔 2—注油孔

2.滤芯更换

带缓速器的变速器维护时，还要更换滤芯（图4-53）。滤芯更换前先放油。操作步骤如下：

①拆卸滤清器上的两个螺栓。

②将滤清器从缓速器壳体拔出。

③对新的滤清器上的O形密封圈涂抹润滑脂。

④将新的滤清器放入缓速器壳体。

⑤使用两个螺栓固定滤清器，拧紧力矩：23N·m。

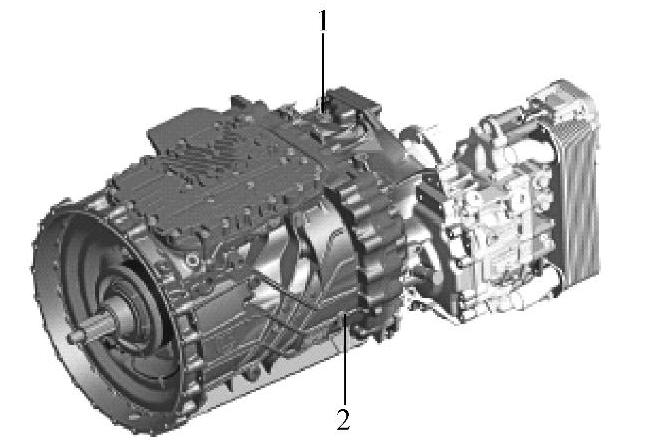

图4-52 带缓速器的变速器油位检查孔与注油孔

1—注油孔 2—检查孔

3.离合器执行器（ConAct）释压放气

在拆卸、安装变速器及其他相关作业前，必须先对ConAct释压放气（图4-54）。此项工作可使用ZF-TESTman诊断工具对ConAct释压放气，也可以手工完成。手工操作步骤如下：

①拆卸变速器顶盖上的螺塞1，可以看到放气螺栓3。

②穿过开口2，可以拆卸放气螺栓3。

③松开放气螺栓3并等待，排出压缩空气。

释压放气后，就可以进行变速器总成的安装和拆卸。

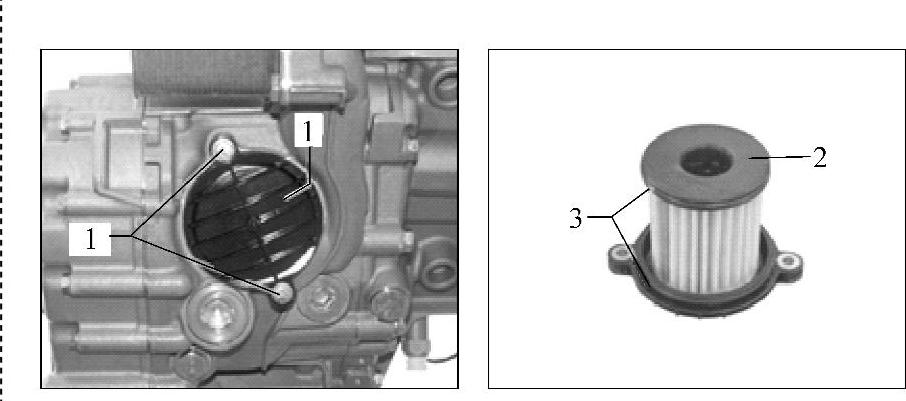

图4-53 带缓速器的变速器滤芯更换

1—滤清器固定螺栓 2—缓速器滤芯 3—密封圈

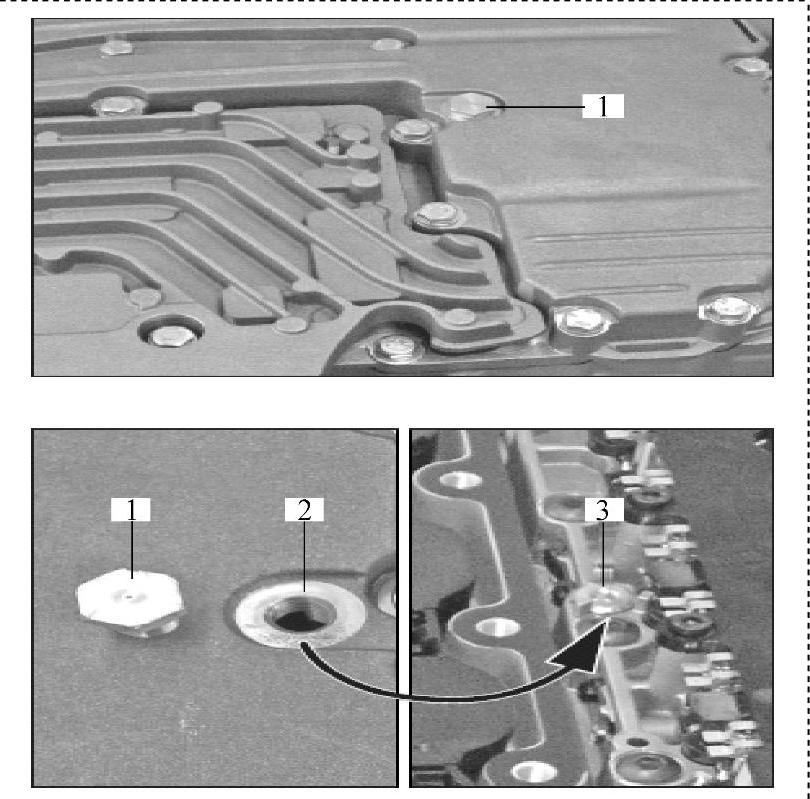

图4-54 ConAct放气

1—螺塞 2—开口 3—放气螺塞
