6.3.3  ABS元件检测

1.轮速传感器的测试

（1）信号电压测试

①断开轮速传感器插接器，将万用表与传感器触针连接，用万用表的交流电压档测量传感器两极之间的电压。

②用手转动轮子达到30r/min。

③读取传感器电压应大于0.20V，最大感应电压与最小感应电压的比值应小于2.0，否则说明ABS不工作，ABS警告灯会亮。

（2）传感器电阻检测 传感器电阻应在1100～1250Ω，如果明显超出此范围应更换传感器。

2.电磁阀检查

电磁阀每一个触针与搭铁之间的电阻为14～15.5Ω，如图6-45所示。

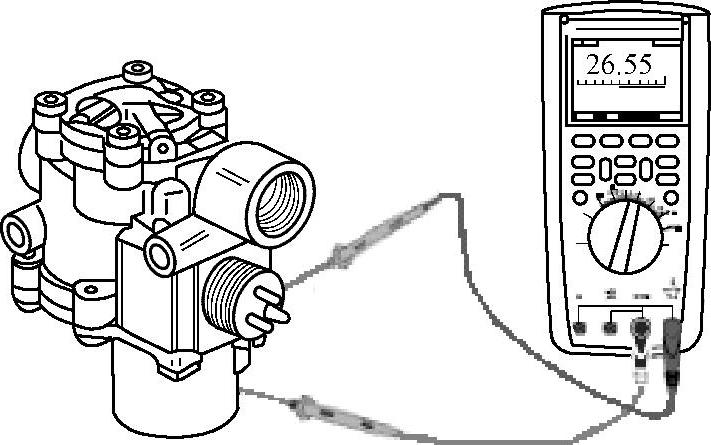

图6-45 电磁阀的检测
