3.5.2  高温合金

高温合金的种类很多，有铁基、镍基、钴基合金等。其工作温度高达650～1000℃，可用来制造黄铜、钛及镍合金以及某些钢铁材料的热挤压模。当模具本身温度上升到650℃以上的高温状态时，一般的热作模具钢都会软化而损坏，但这些高温合金仍能保持高的强度和硬度。表3-30是四种常用高温合金的化学成分。A-286合金经热处理后可被有效硬化，常用热挤压黄铜的模具，其使用寿命可达铬系热作模具钢的两倍。常用镍基高温合金的工作温度可达800～1000℃，可用于挤压耐热钢零件或挤压钢管的凹模或芯棒等。钴基高温合金在1000℃以上可保持很高的强度和抗氧化能力。S-816合金经固溶处理和时效后，具有比镍基高温合金更好的耐热疲劳抗力，故用于热挤压模具可获得较高的使用寿命。

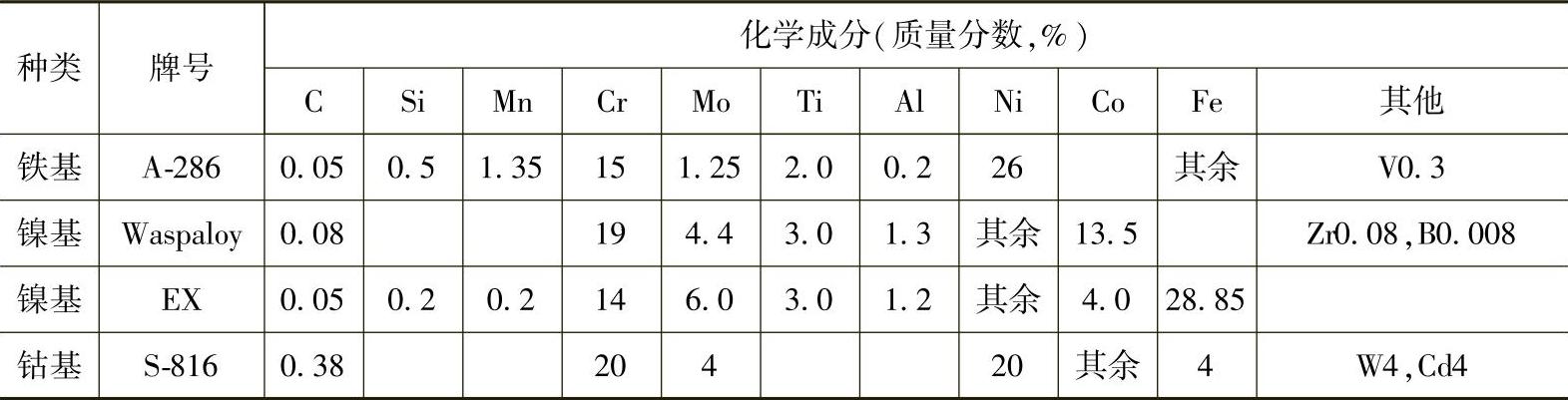

表3-30 四种高温合金的牌号和化学成分
