1.充电器输出电压不正常故障现象
故障原因1：市电插座接触不良或损坏。
维修方法：维修市电输入电路插座或更换插座，如图4-6所示。

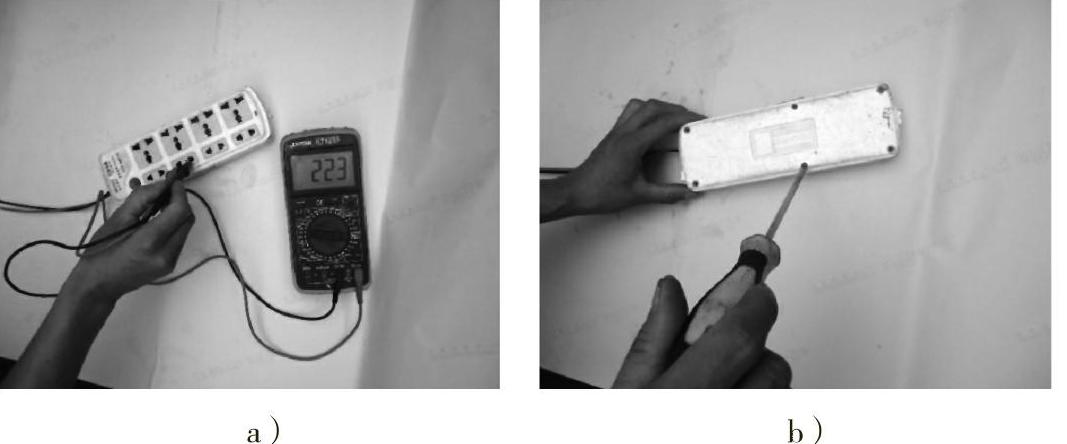

图4-6 维修市电输入电路插座
故障原因2：充电器输出电压高，说明开关电源的稳压控制电路异常，如图4-7所示。
维修方法：用万能表测量稳压控制电路，更换新稳压管，如图4-8所示。
故障原因3：充电器输出电压低，也是控制电路老化或接触不良原因。
维修方法：用万能表测量稳压控制电路后，用30 W电烙铁重新焊好或更换稳压管，如图4-9所示。

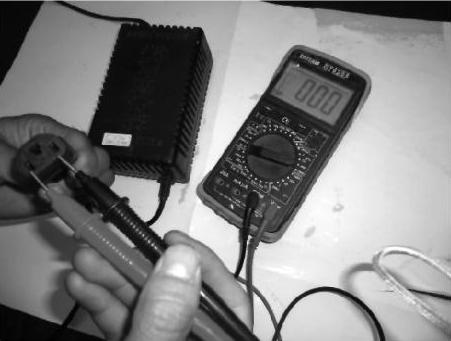

图4-7 开关电源的稳压控制电路异常

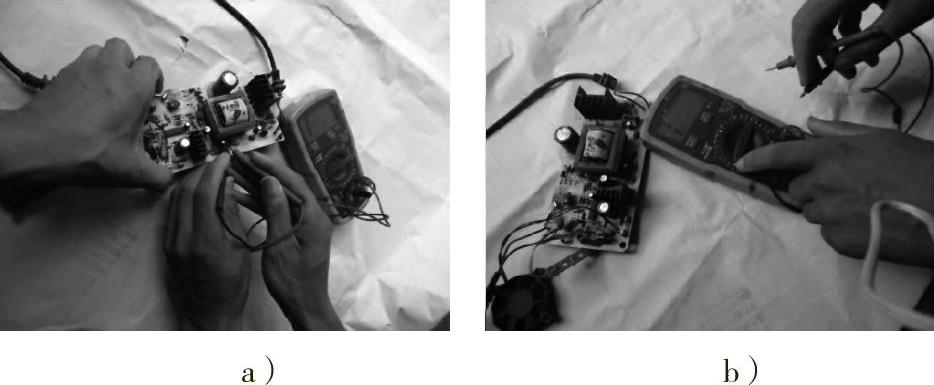

图4-8 测量稳压控制电路
