充电器指示灯不发光故障现象

3.充电器指示灯不发光故障现象

故障原因1：若指示灯不发光，说明充电器没有供电或充电器内的开关电源未工作。

维修方法：将万能表调到二极管挡，测试输入部位的交流熔断器是否正常，进一步判断故障部位。若熔断器熔断，更换同等型号熔断器即可。

故障原因2：进电交流熔断器正常，充电器指示灯不发光。

维修方法：检查市电滤波电路、市电变换电路、供电电路、开关电源的开关管损坏，如图4-16所示。也可以测量开关电源有无电压输出，若有，则检查充电电压输出回路。若没有，说明开关电源未工作，需更换开关电源，如图4-17所示。

故障原因3：充电器开关电源正常，指示灯不发光。

维修方法：用万能表测量开关管和周边电子元器件，准确查出后更换同等型号元器件，并用30W电烙铁将其重新焊好，如图4-18和图4-19所示。

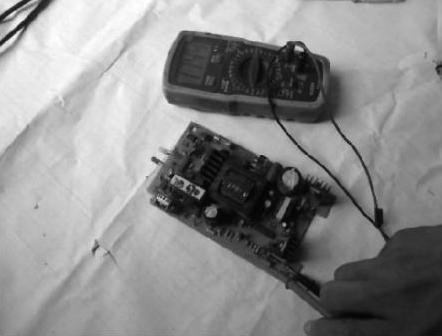

图4-17 测量开关电源有无电压输出

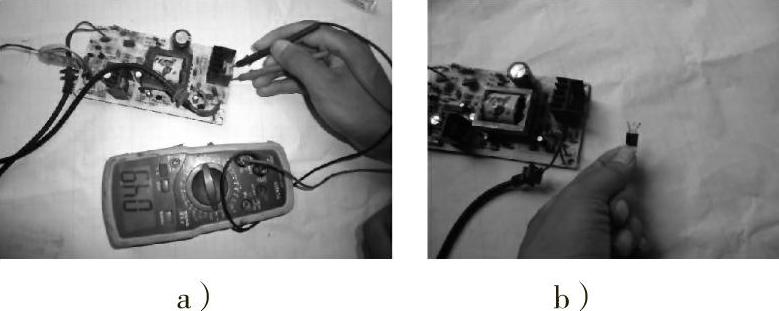

图4-18 开关管击穿

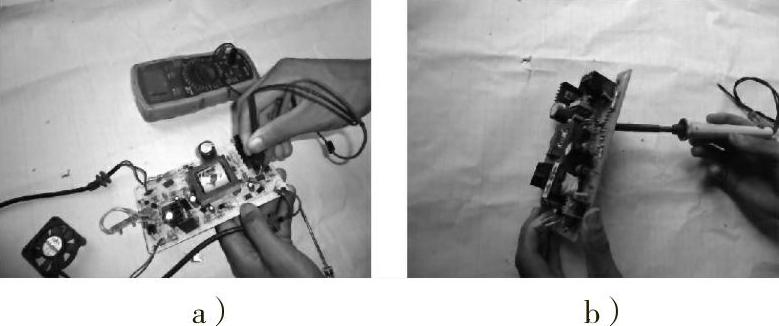

图4-19 用万能表测量开关管和周边电子元器件
