充电器不能充电故障现象

2.充电器不能充电故障现象

故障原因1：不能充电说明充电器无电压输出，此时可根据充电器上的指示灯（电源指示灯或充电指示灯）是否发光来判断故障部位。

维修方法：

1）将万能表调到交流电压挡，检查充电器有无交流220V供电电压，检查插座的市电供电系统是否正常，如图4-10所示。

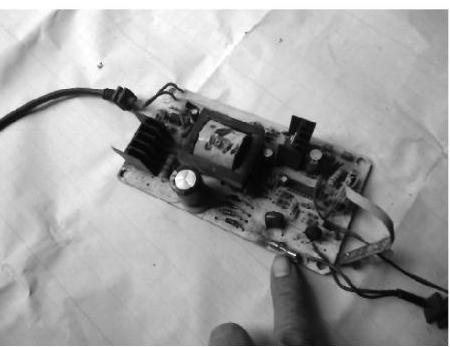

图4-9 重新焊接

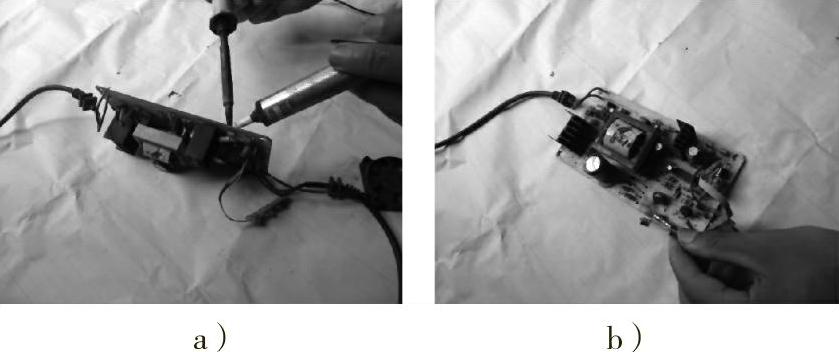

图4-10 检查充电器有无220V供电电压

2）将万能表调到二极管挡，测试充电器内市电输入部位的交流熔断器或直流熔断器是否正常，进一步判断故障部位。若熔断器熔断，更换同等型号熔断器即可，如图4-11～图4-14所示。

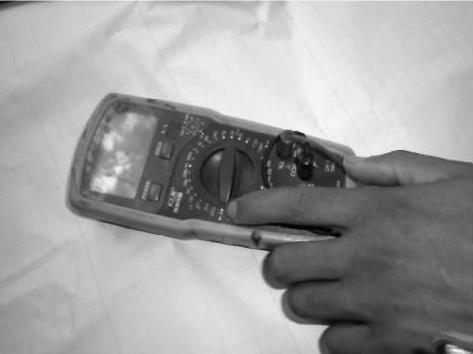

图4-11 将万能表调到电阻挡

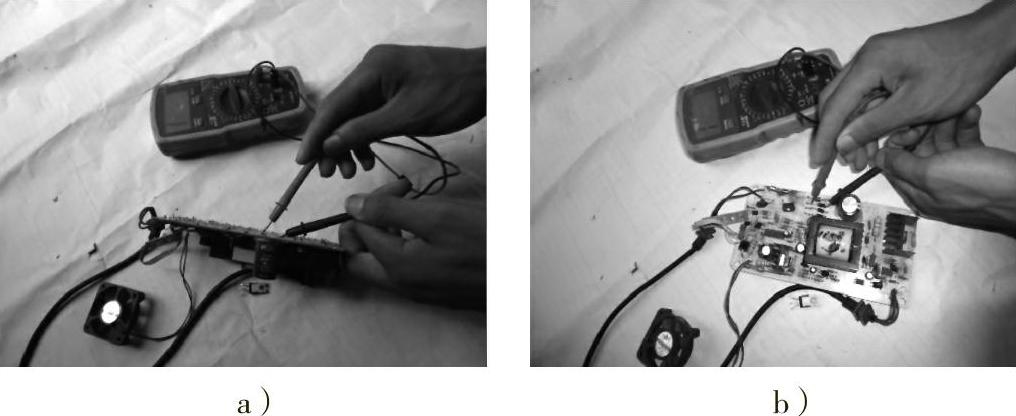

图4-12 测量交流熔断器好坏

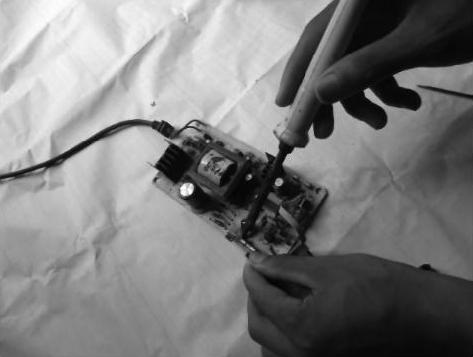

图4-13 用电烙铁和吸锡器配合取下熔体

故障原因2：充电器的指示灯发光正常，充不进电，说明充电器的电压输出电路异常。

维修方法：将万能表调到二极管挡，测试输出部位的直流熔断器是否正常，进一步判断故障部位。若熔断器熔断，更换同等型号熔断器即可，如图4-15所示。

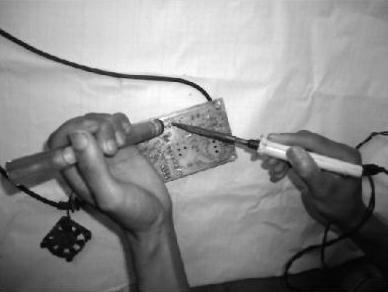

图4-14 焊好新交流熔体

图4-15 直流熔断器

图4-16 开关管损坏
