充电器开关管击穿故障现象

4.充电器开关管击穿故障现象

开关管击穿是开关电源最常见的故障，也是比较难维修的故障。当前的开关电源都具有完善的过电流保护功能，因此，开关管击穿大多是因为过电压、过电流或功耗大引起的。

故障原因1：市电供电电压过高，超出交流220V。

维修方法：检查市电供电电路。

故障原因2：稳压控制电路异常，使开关管导通时间过长，导致开关变压器各个线圈输出的电压升高。

维修方法：用万能表检测控制电路电子元器件和变压器输出电压，更换同等型号元器件和变压器，如图4-20所示。

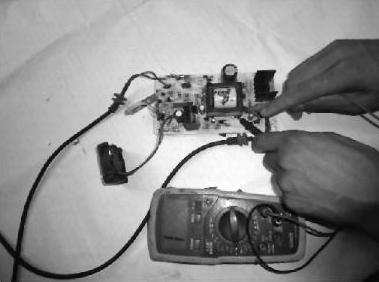

图4-20 用万能表检测控制电路电子元器件和变压器输出电压

故障原因3：蓄电池盒击穿或漏电，造成回路电压，导致开关管击穿。

维修方法：打开充电器，更换开关管，并更换和维修蓄电池盒漏电的地方，如图4-21所示。

故障原因4：变压器尖峰脉冲吸收回路开路。

维修方法：更换同等型号变压器。

故障原因5：功耗大，导致功率管损坏。

维修方法：更换同等型号的功率管，如图4-22所示。

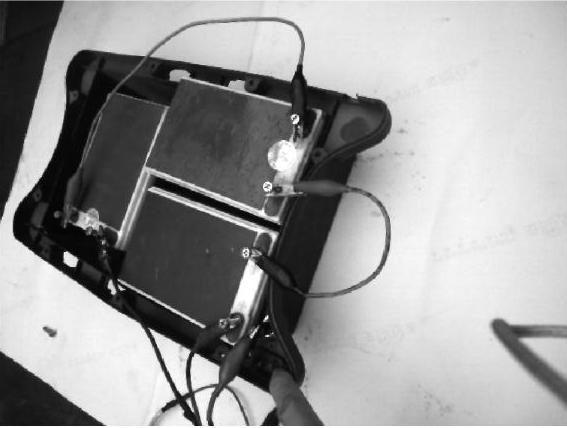

图4-21 维修蓄电池盒漏电的地方

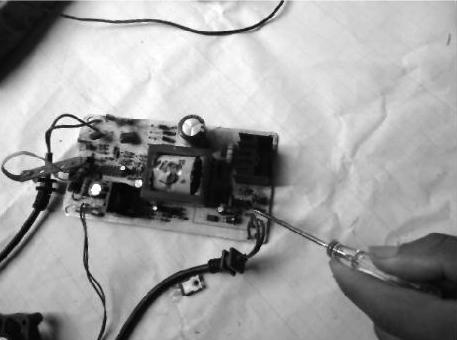

图4-22 功率管损坏

故障原因6：开关电源电压输出电路的整流滤波元件漏电或被击穿。

维修方法：更换整流滤波器。

故障原因7：电源控制芯片异常，不能输出正常的开关管激励信号。

维修方法：更换新电源控制芯片，如图4-23所示。

故障原因8：激励电路的阻容元件或变压器等异常，不能为开关管提供正常的激励信号；开关变压器异常。

维修方法：更换激励电路的阻容元器件或变压器。

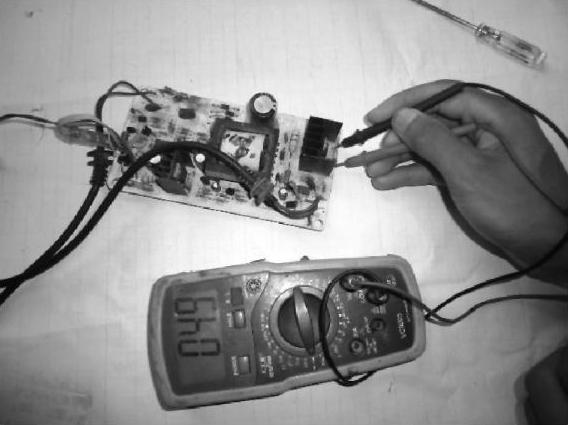

图4-23 电源控制芯片异常

重示提示：稳压控制电路异常引起充电器输出电压升高时，还容易导致蓄电池过电压损坏（表面有鼓包的现象）。
