三、 有刷控制器工作原理

在骑行电动自行车时，骑行者应根据路面情况灵活运用，调速转把时应慢慢旋转，控制器接到电压、电流信号后驱动电动机旋转。控制器的功率大小和质量好坏，直接影响到电动机的转速和力量，所以其在电动自行车中起到很大作用。

有刷控制器接线操作方法如下：

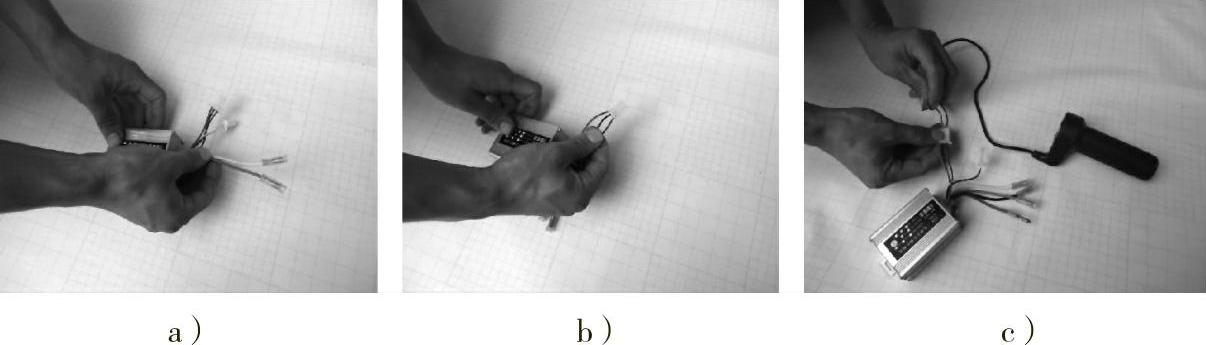

1）找出有刷控制器电动机线和转把线，连接好转把，如图5-2所示。

图5-2 连接电动机线和转把线

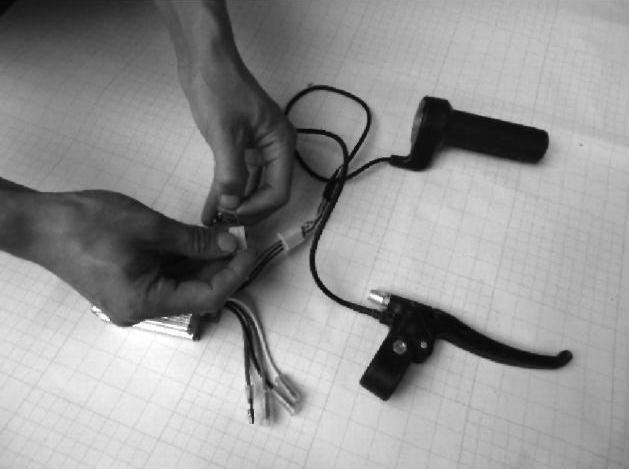

2）找出闸把线，并将其连接好，如图5-3所示。

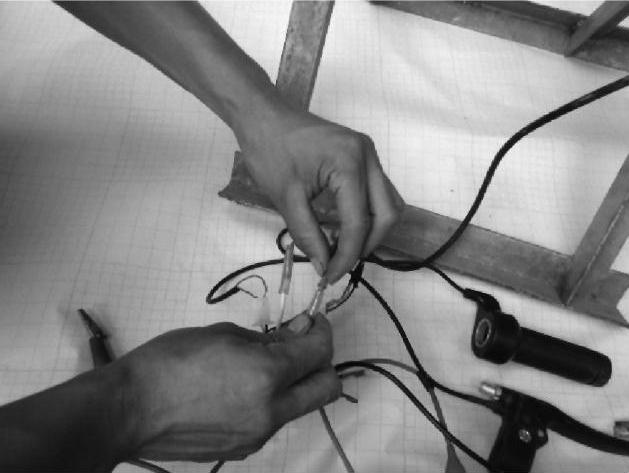

3）找出电动机连接线，并将其连接好，如图5-4所示。

图5-3 连接闸把线

图5-4 连接电动机

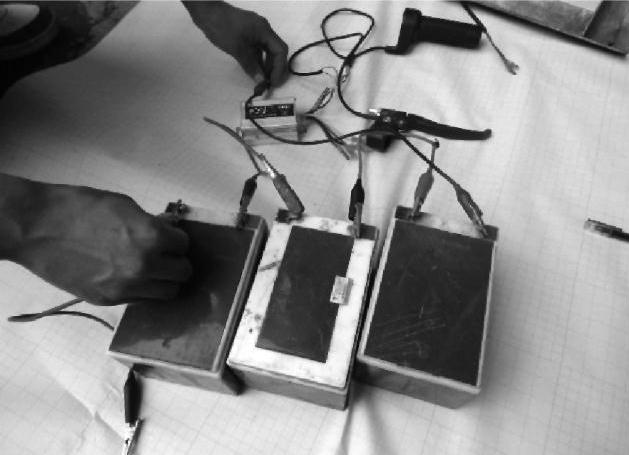

4）蓄电池正负极串联成36V，连好后可用来控制正负极，如图5-5所示。

图5-5 串联蓄电池

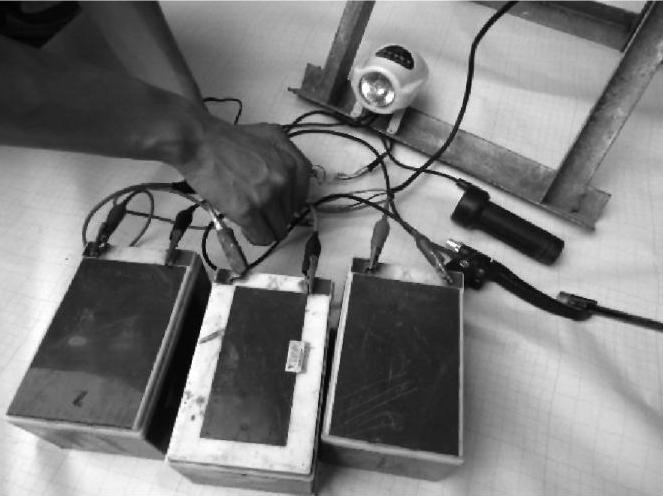

5）找出大灯正负线，连接好大灯，如图5-6所示。

图5-6 连接大灯

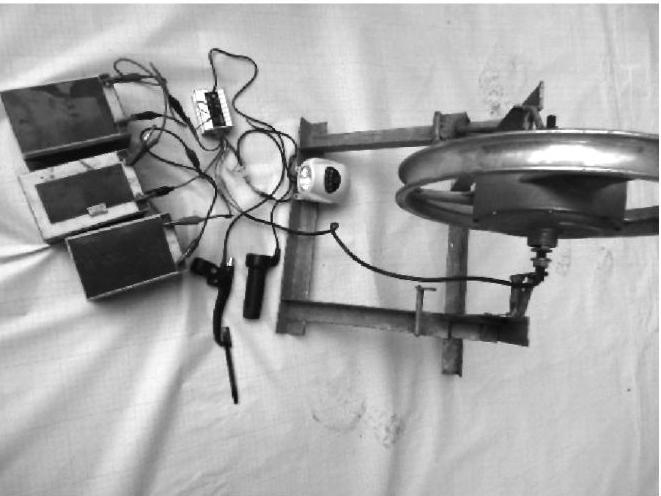

6）全部连接成功后如图5-7所示。

图5-7 全部连好

7）慢慢转动转把，电动机开始工作，如图5-8所示。

8）转动转把电动机工作后，右手捏紧闸把，若电动机转速减慢，说明断电闸把起到作用，如图5-9所示。

使用提示：控制器主控板为电动车主电路，具有较大工作电流，会发出较大热量。因此，电动车不要停放在阳光下暴晒，也不要长时间淋雨，以免控制器出故障。
