普通无刷控制器

一、 普通无刷控制器

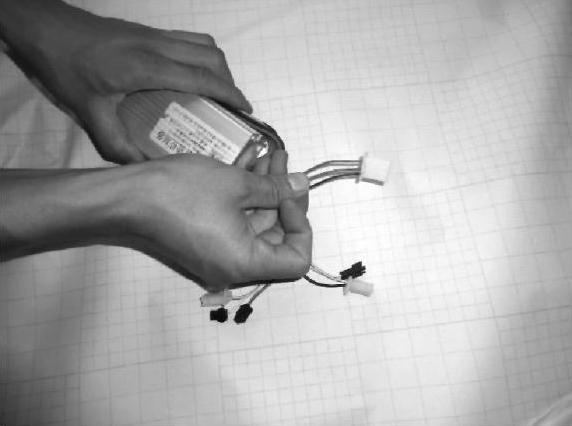

无刷控制器的引线与有刷控制器的基本相同，只是电动机引出线与有刷控制器有较大的区别。下面主要介绍电动机引出线，如图5-22所示。

无刷控制器的电动机引出线很统一，有五根霍尔引出线在一个六孔插件上，从后部看分为五根细线，如图5-23所示。

红细线为正极，黑细线为负极，黄细线、绿细线、蓝细线为霍尔线信号输入线，如图5-24所示。

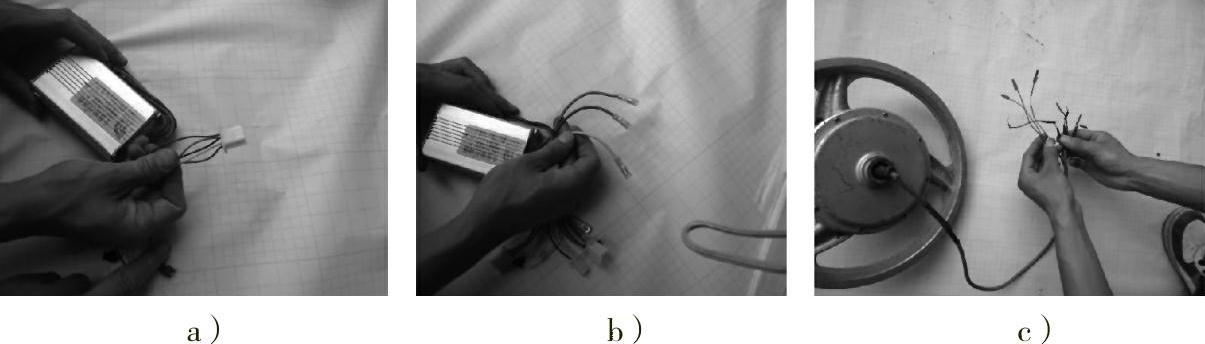

图5-22 无刷控制器的电动机引出线

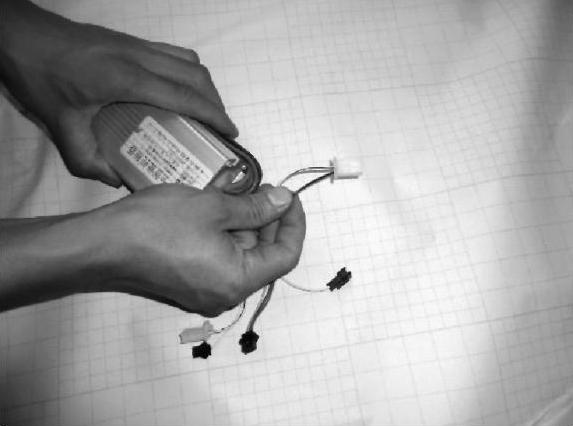

图5-23 五根霍尔引出线

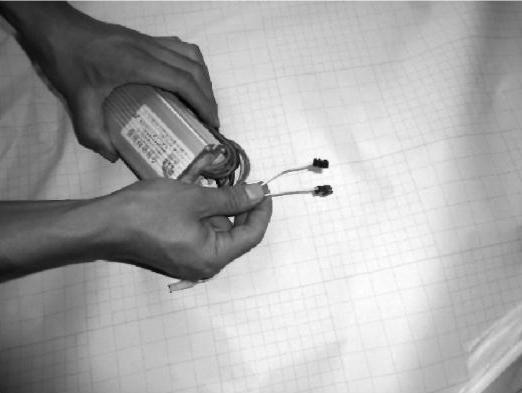

图5-24 霍尔线信号输入线

无刷控制器输出粗线有三条，分别为粗黄线1.5mm、粗绿线1.5mm、粗蓝线1.5mm，与无刷电动机进线和霍尔信号输入线一一对应，如图5-25所示。

在通电的情况下，转把线红色线接正5V，黑色线接负5V，中间绿色线为信号线。通常三条线在一个插件上，比较容易辨认，如图5-26所示。

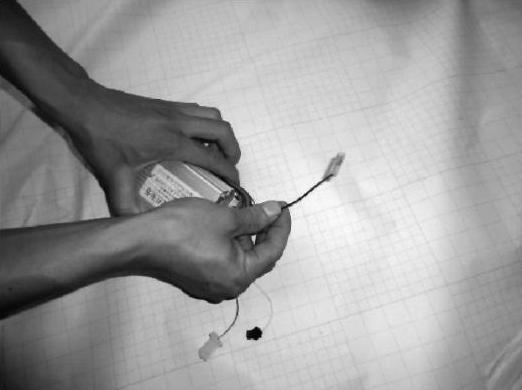

闸把线有两根细线，在一个插件上，其中一条是黑线，如图5-27所示。

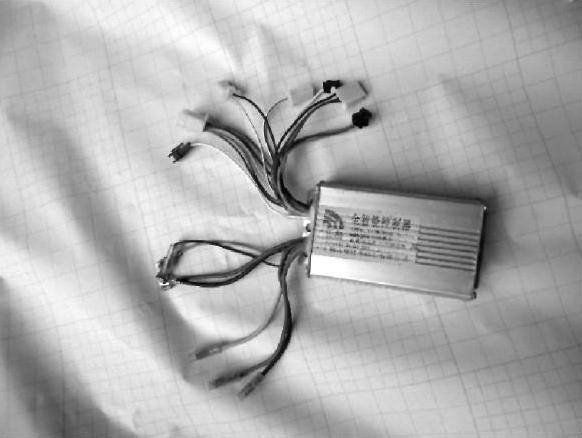

图5-25 无刷控制器输出粗线

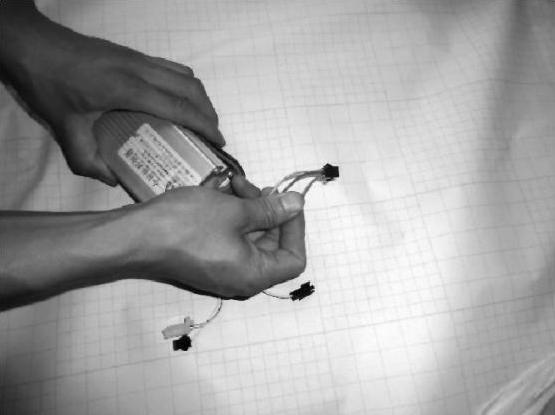

图5-26 转把线

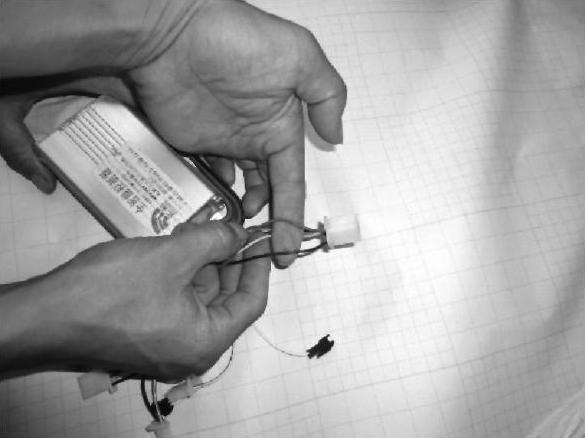

图5-27 闸把线

以48V为例，48V助力器引出线有三条，在一个插件上，如图5-28所示。

控制器正负输入线：黑粗线1.5mm为负极，另一条直径1.5mm的红粗线为电池正极，剩下一条为电门锁出线（公用正极），如图5-29所示。

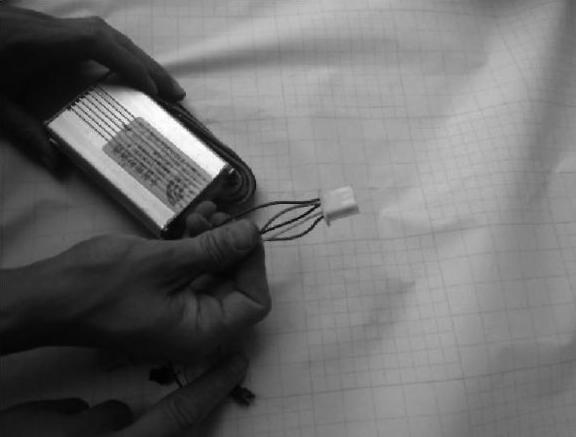

图5-28 助力器线

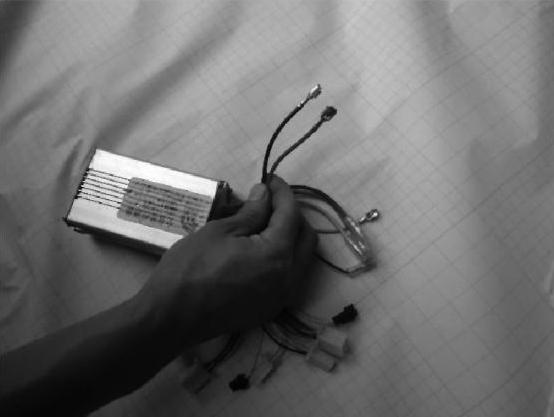

图5-29 控制器正负输入线

仪表（转速）：细紫色线，如图5-30所示。

限速：细灰色线，如图5-31所示。

图5-30 仪表（转速）：细紫色线

图5-31 限速：细灰色线

自动识别开关线：细白色线，如图5-32所示。
