Task3.验证机箱高度的变化
在装配体中修改光驱中的宽度值，以验证机箱的宽度是否会改变（图17.5.9）。

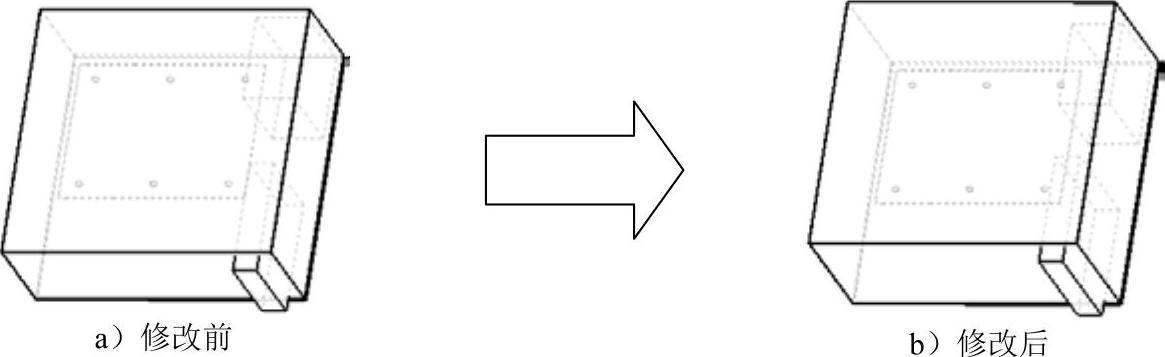

图17.5.9 修改机箱的宽度
Step1.将装配设计树展开至图17.5.10所示的状态，在装配设计树中选择
特征，单击鼠标右键，系统弹出图17.5.11所示的快捷菜单。

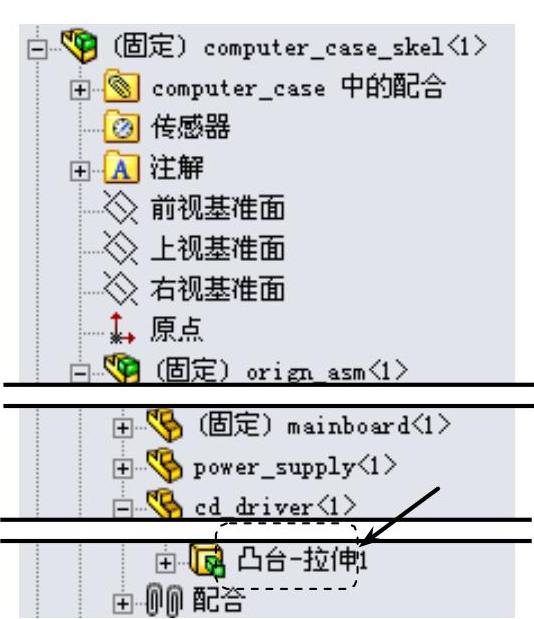

图17.5.10 设计树
图17.5.11 快捷菜单
Step2.在系统弹出快捷菜单中单击
按钮，系统进入草图环境。
Step3.双击要修改的宽度值尺寸150，输入新尺寸200，如图17.5.12所示。
Step4.选择下拉菜单
命令，此时在装配体中可以观察到光驱的宽度值被修改了，机箱的宽度也会随之改变（图17.5.12b）。
Step5.单击工具栏中的
（撤销）按钮，以恢复修改前的尺寸。

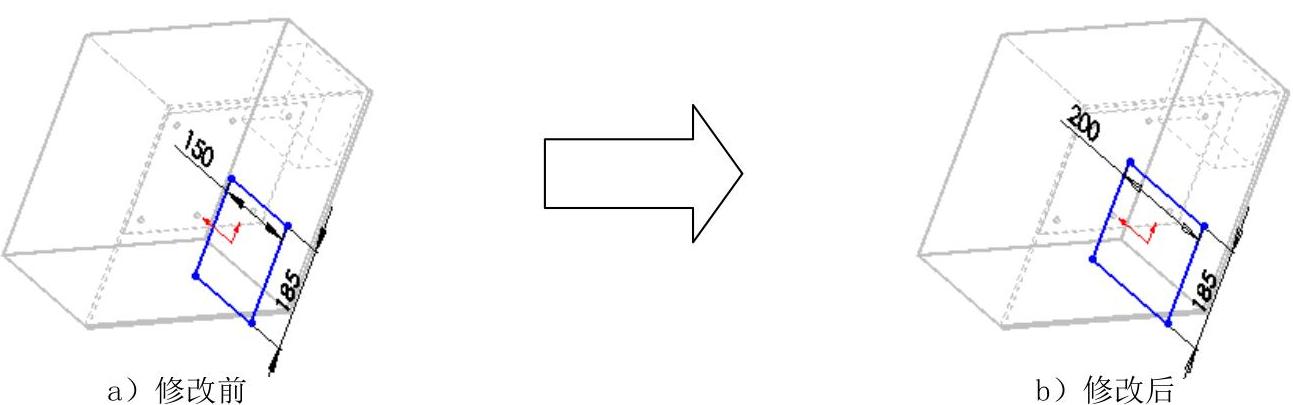

图17.5.12修改光驱的宽度尺寸
