Task1.创建成形工具1
下面将创建图17.7.2所示的成形工具1。

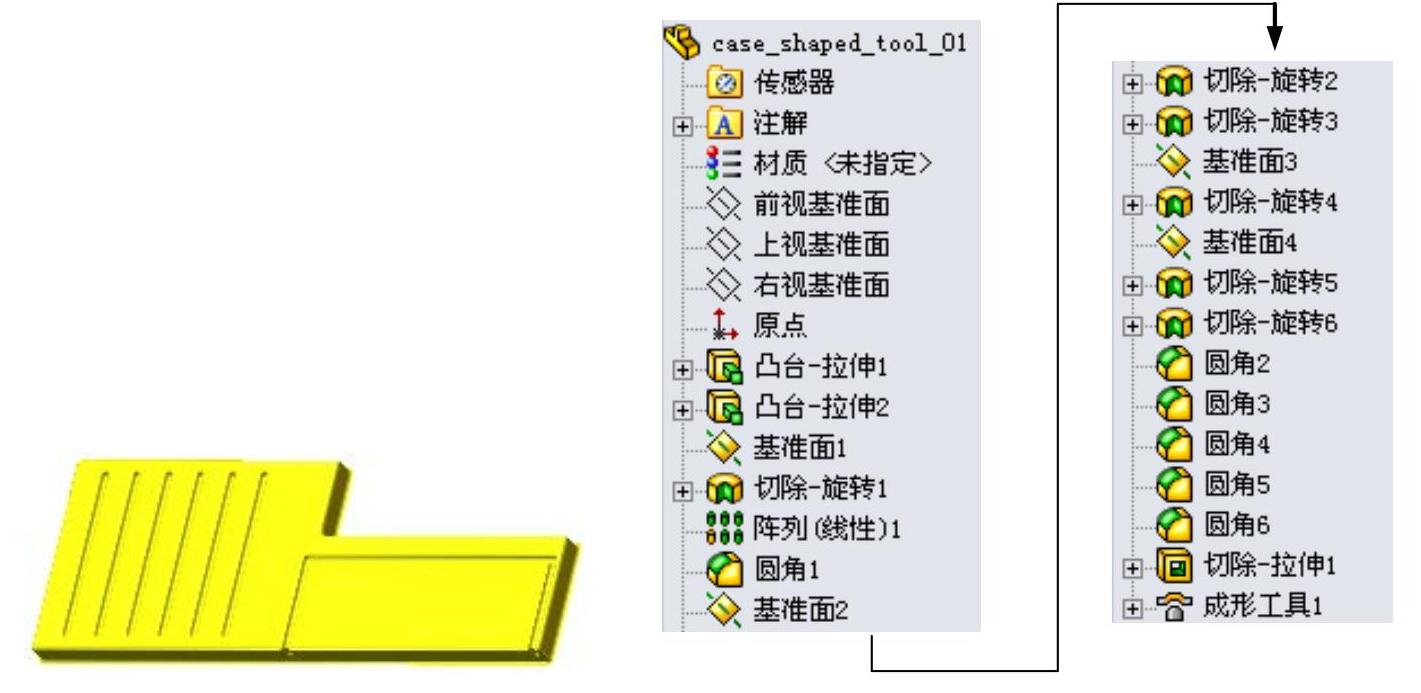

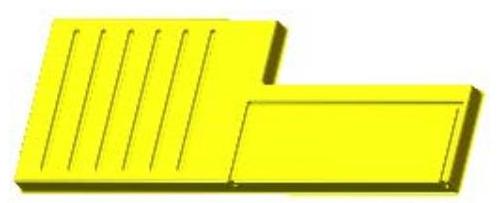

图17.7.2 成形工具1模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图17.7.3所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。选取前视基准面作为草图平面，绘制图17.7.4所示的横断面草图。

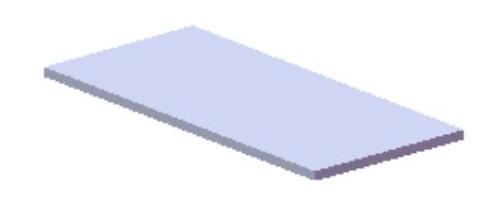

图17.7.3 凸台-拉伸1

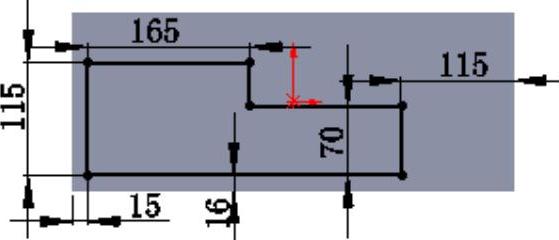

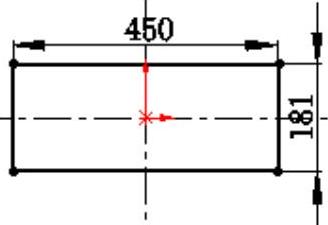

图17.7.4 横断面草图
（3）定义拉伸深度属性。采用系统默认的深度方向；在
区域的下拉列表中选择
选项，在
文本框中输入10.0。
（4）单击
按钮，完成凸台-拉伸1的创建。
Step3.创建图17.7.5所示的零件基础特征——凸台-拉伸2。选择下拉菜单
命令；选取图17.7.5所示的模型表面作为草图平面，绘制图17.7.6所示的横断面草图。采用系统默认的深度方向，在
区域的下拉列表中选择
选项，在
文本框中输入14.0，并选中
复选框。

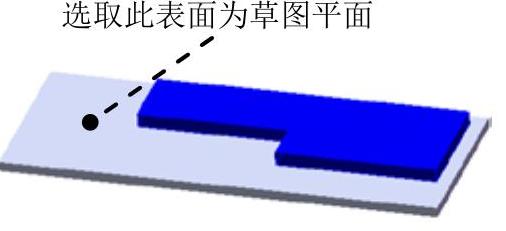

图17.7.5 凸台—拉伸2
图17.7.6 横断面草图
Step4.创建图17.7.7所示的基准面1。
（1）选择下拉菜单
命令，系统弹出“基准面”对话框。
（2）定义基准面的参考实体。选取图17.7.8所示的面作为所要创建的基准面的参考实体。
（3）定义偏移参数。采用系统默认的偏移方向；在
后文本框输入35，并选中
复选框。
（4）单击
按钮，完成基准面1的创建。

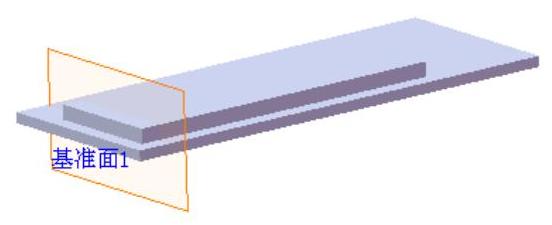

图17.7.7 创建基准面1

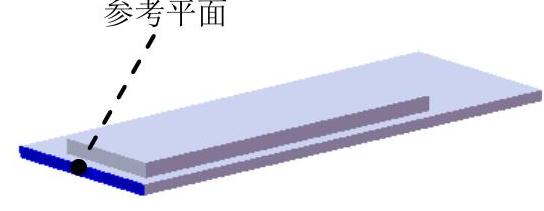

图17.7.8 选取参考平面
Step5.创建图17.7.9所示的切除-旋转1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。选取Step4绘制的基准面1作为草图平面，绘制图17.7.10所示的横断面草图（包括旋转中心线）；采用草图中绘制的中心线作为旋转轴线。
（3）定义旋转属性。在
区域的下拉列表中选择
选项，在
文本框中输入数值360.0，采用系统默认的旋转方向。
（4）单击
按钮，完成切除-旋转1的创建。
图17.7.9 创建切除-旋转1
图17.7.10 横断面草图
Step6.创建图17.7.11所示的阵列（线性）1。
（1）选择命令。选择下拉菜单
命令，系统弹出“线性阵列”对话框。
（2）定义阵列源特征。单击
区域中的文本框，选取设计树中的切除-旋转1作为阵列的源特征。
（3）定义阵列参数。选取图17.7.12所示的第一引导边线，在
区域的
文本框中输入数值20.0，在
文本框中输入数值6。
（4）单击
按钮，完成阵列（线性）1的创建。

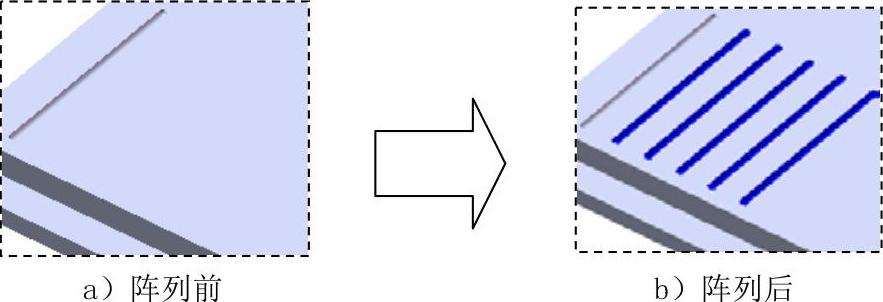

图17.7.11 创建阵列（线性）1

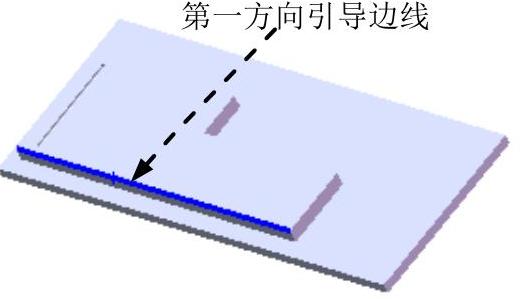

图17.7.12 选取阵列引导边线
Step7.创建图17.7.13所示的圆角特征1。选择下拉菜单
命令；选取图17.7.13a所示的边线为要圆角的对象，输入半径值1.5。

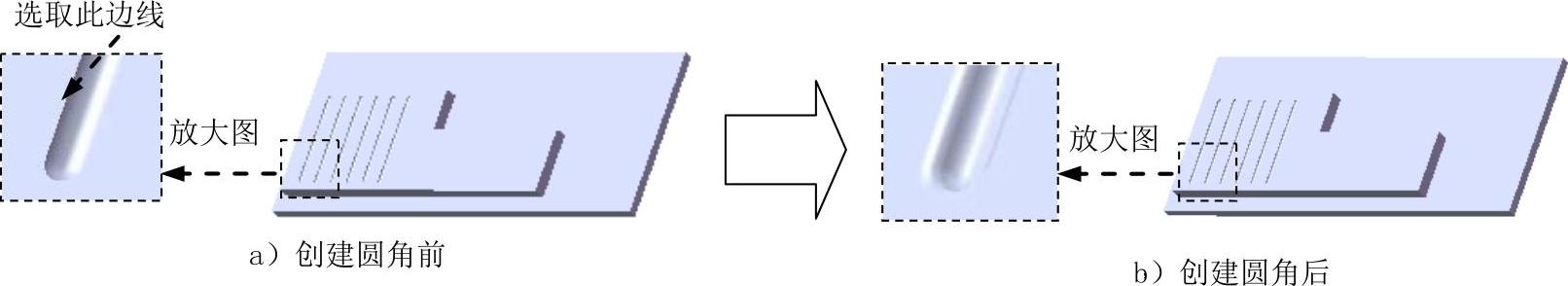

图17.7.13 创建圆角1
Step8.创建图17.7.14所示的基准面2。选择下拉菜单
命令；选取图17.7.15所示的模型表面为参考实体，在
后文本框输入160，并选中
复选框。

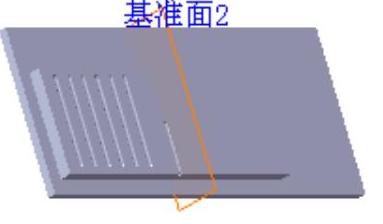

图17.7.14 创建基准面2

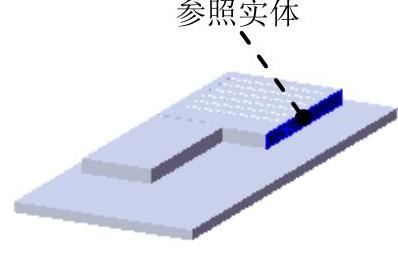

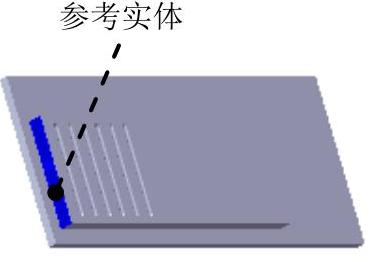

图17.7.15 选取参考实体
Step9.创建图17.7.16所示的切除-旋转2。选择下拉菜单
命令；选取Step8绘制的基准面2作为草图平面，绘制图17.7.17所示的横断面草图（包括旋转中心线）；采用草图中绘制的中心线作为旋转轴线；在
区域的
下拉列表中选择
选项，在
文本框中输入数值360.0，采用系统默认的旋转方向。
图17.7.16 创建切除-旋转2

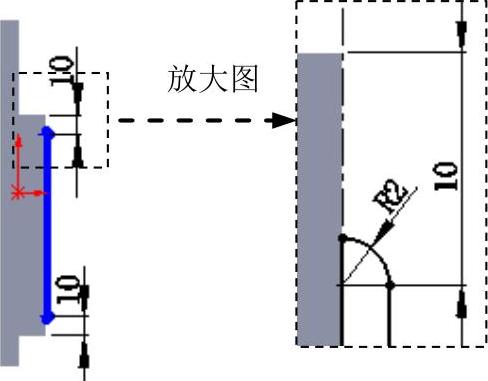

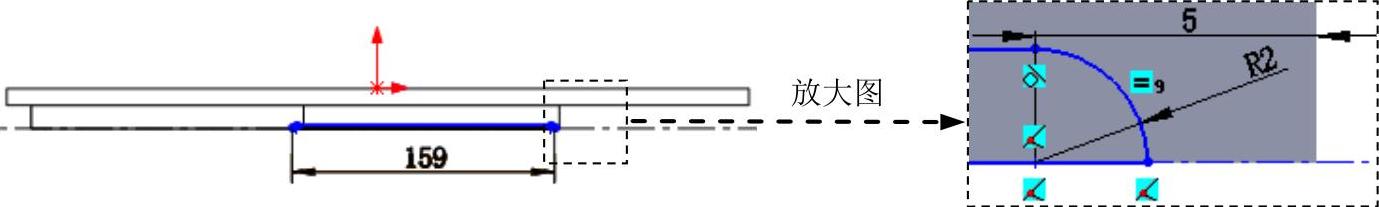

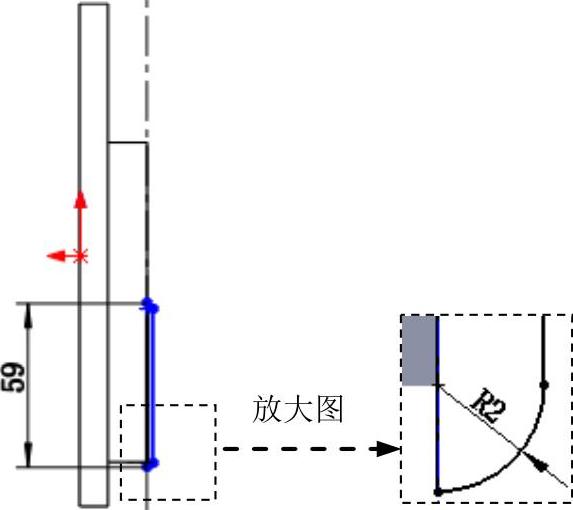

图17.7.17 横断面草图
Step10.创建图17.7.18所示的切除-旋转3。选择下拉菜单
命令；选取Step8绘制的基准面2作为草图平面，绘制图17.7.19所示的横断面草图（包括旋转中心线）；采用草图中绘制的中心线作为旋转轴线，在
区域的
下拉列表中选择
选项，在
文本框中输入数值360.0，采用系统默认的旋转方向。

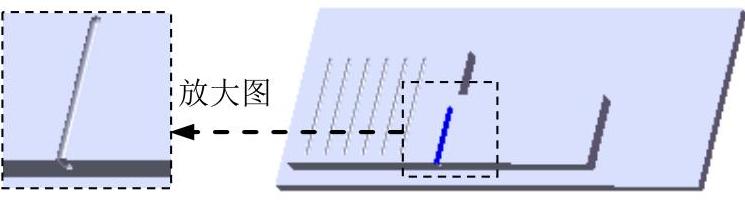

图17.7.18 创建切除-旋转3
图17.7.19 横断面草图
Step11.创建图17.7.20所示的基准面3。选择下拉菜单
命令；选取图17.7.21所示的模型表面为参考实体，在
后文本框输入60，并选中
复选框。

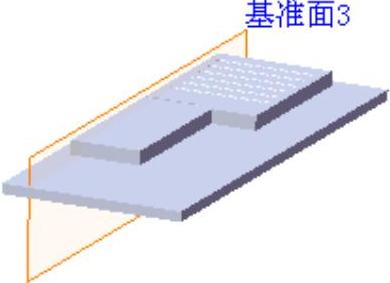

图17.7.20 创建基准面3
(https://www.daowen.com)

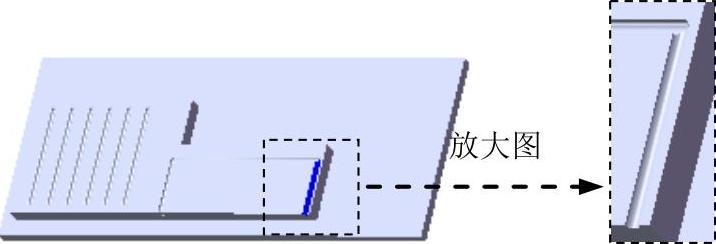

图17.7.21 选取参考实体
Step12.创建图17.7.22所示的切除-旋转4。选择下拉菜单
命令；选取Step11绘制的基准面3作为草图平面，绘制图17.7.23所示的横断面草图（包括旋转中心线）；采用草图中绘制的中心线作为旋转轴线；在
区域的
下拉列表中选择
选项，在
文本框中输入数值360.0，采用系统默认的旋转方向。
图17.7.22 创建切除-旋转4

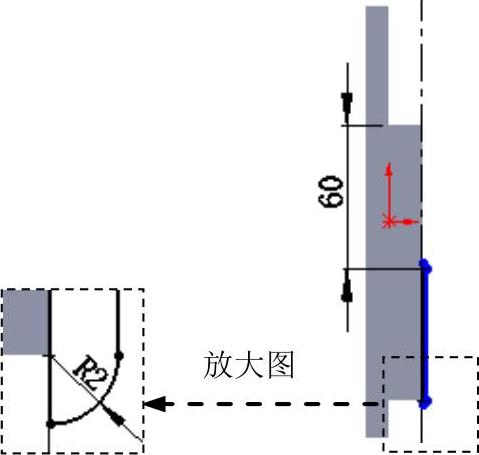

图17.7.23 横断面草图
Step13.创建图17.7.24所示的基准面4。选择下拉菜单
命令；选取图17.7.25所示的模型表面为参考实体，在
后文本框输入5，并选中
复选框。

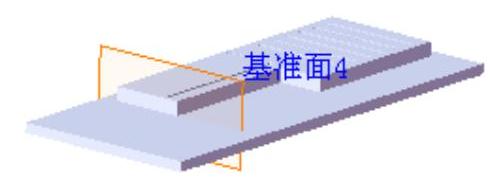

图17.7.24 创建基准面4

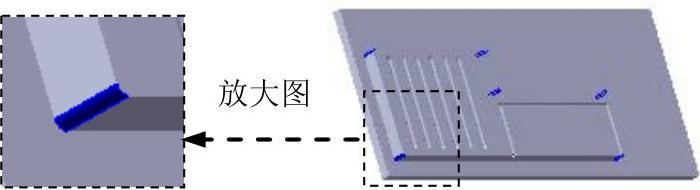

图17.7.25 选取参考实体
Step14.创建图17.7.26所示的切除-旋转5。选择下拉菜单
命令；选取Step13绘制的基准面4作为草图平面，绘制图17.7.27所示的横断面草图（包括旋转中心线）。采用草图中绘制的中心线作为旋转轴线；在
区域的
下拉列表中选择
选项，在
文本框中输入数值360.0，采用系统默认的旋转方向。

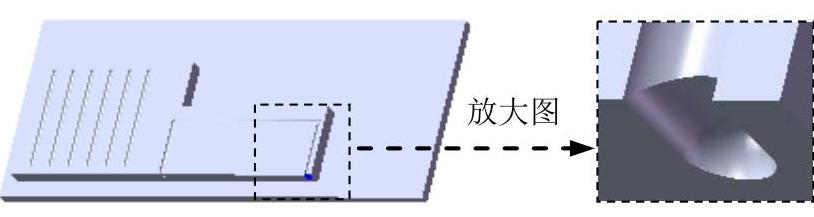

图17.7.26 创建切除-旋转5

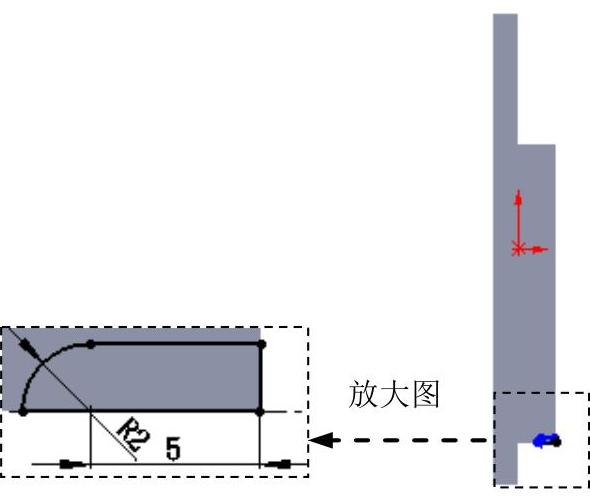

图17.7.27 横断面草图
Step15.创建图17.7.28所示的切除-旋转6。选择命令。选择下拉菜单
命令；选取Step13绘制的基准面4作为草图平面，绘制图17.7.29所示的横断面草图（包括旋转中心线）；采用草图中绘制的中心线作为旋转轴线。在
区域的
下拉列表中选择
选项，在
文本框中输入数值360.0，采用系统默认的旋转方向。
图17.7.28 创建切除-旋转6
图17.7.29 横断面草图
Step16.创建图17.7.30所示的圆角2。选择下拉菜单
命令；选取图17.7.31所示的边线为圆角参考边，输入半径值2。

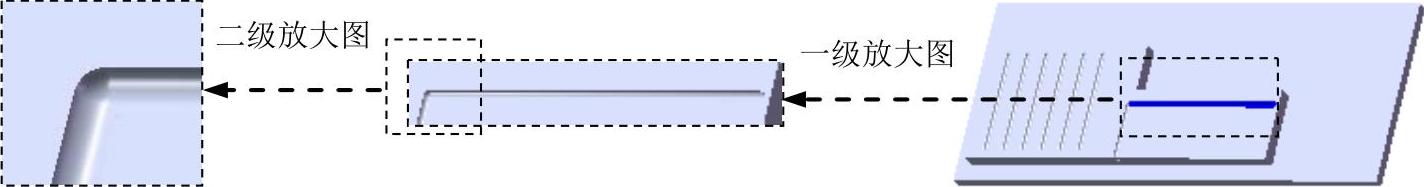

图17.7.30 创建圆角2

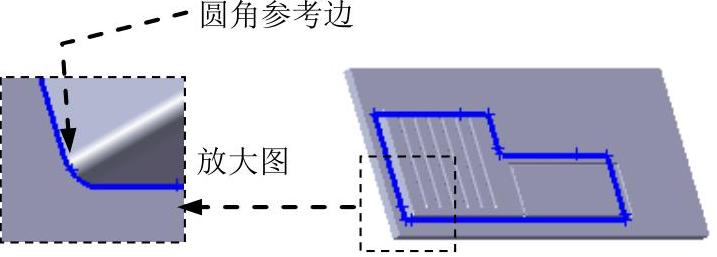

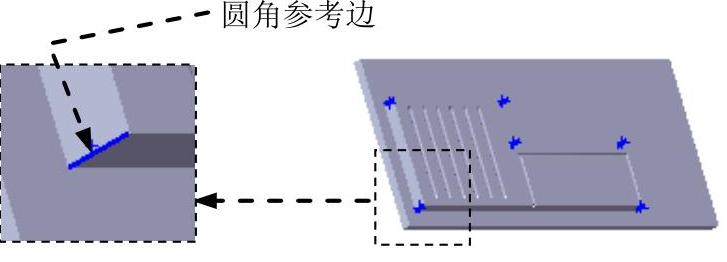

图17.7.31 选取圆角2参考边
Step17.创建图17.7.33所示的圆角3。选择下拉菜单
命令；选取图17.7.33所示的边线为圆角的参考边，输入半径值2。

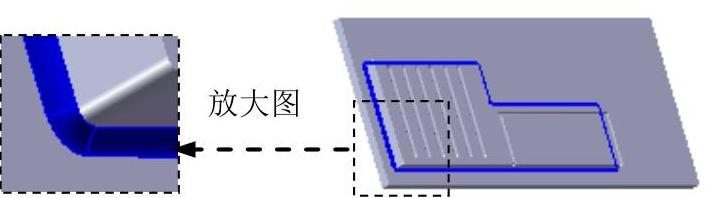

图17.7.32 创建圆角3

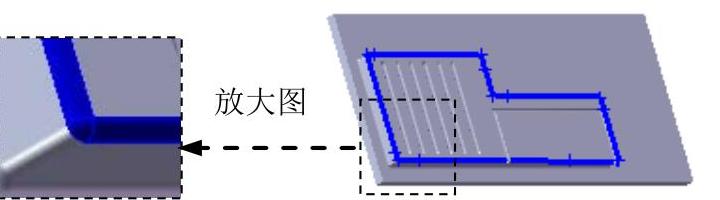

图17.7.33 选取圆角3参考边
Step18.创建图17.7.34所示的圆角4。选择下拉菜单
命令；选取图17.7.35所示的边线为圆角的参考边，输入半径值2。
图17.7.34 创建圆角4

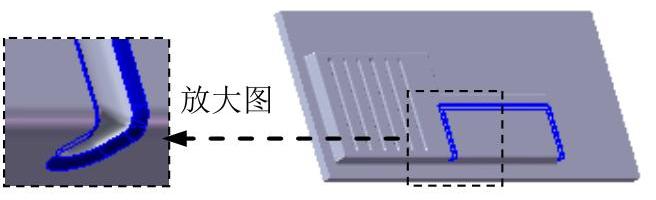

图17.7.35 选取圆角4参考边
Step19.创建图17.7.36所示的圆角5。选择下拉菜单
命令；选取圆角参考边，输入半径值1。

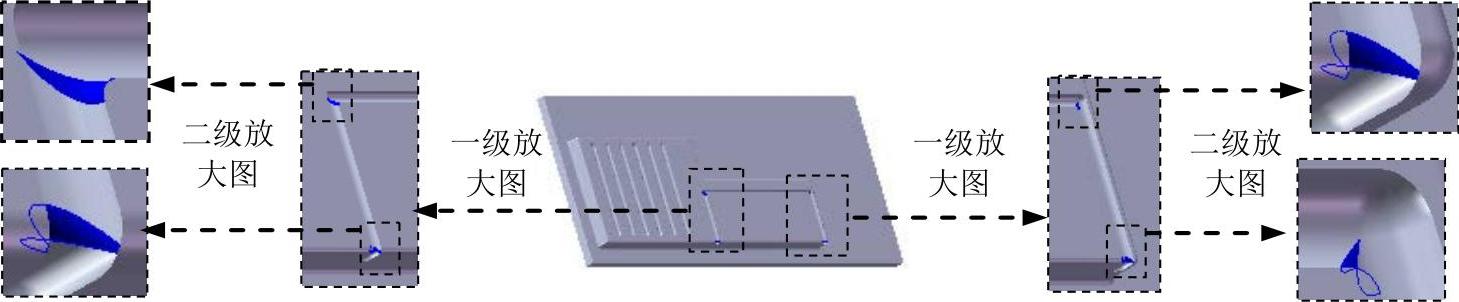

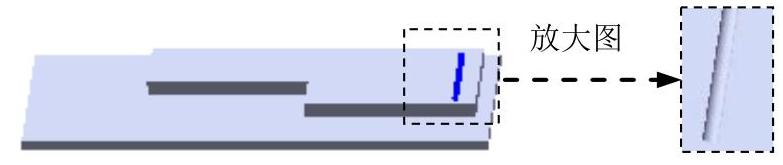

图17.7.36 创建圆角5
Step20.创建图17.7.37所示的圆角6。选择下拉菜单
命令；选取图17.7.38所示的圆角参考边，输入半径值1。
图17.7.37 创建圆角6

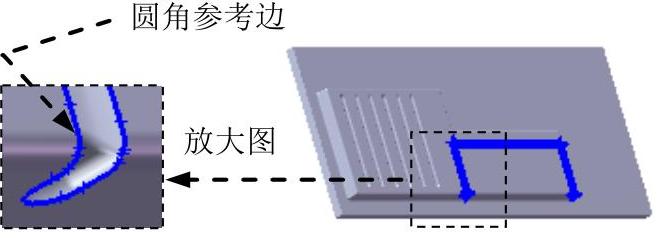

图17.7.38 选取圆角6参考边
Step21.创建图17.7.39a所示的零件特征——切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。选取右视基准面为草图平面，绘制图17.7.40所示的横断面草图。
（3）定义拉伸深度属性。采用系统默认的深度方向；在
区域的
下拉列表中选择
选项，选中
选项。
（4）单击
按钮，完成切除-拉伸1的创建。

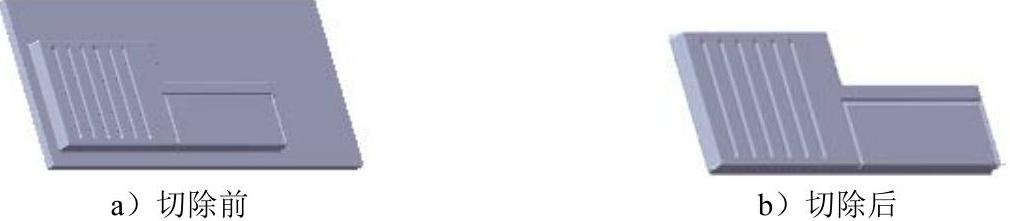

图17.7.39 创建切除-拉伸1

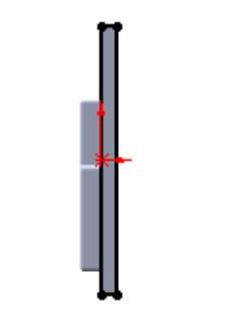

图17.7.40 横断面草图
Step22.创建图17.7.41所示的零件特征——成形工具1。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具。激活“成形工具”对话框的
区域，选取图17.7.42所示的模型表面为成形工具的停止面。
（3）单击
按钮，完成成形工具1的创建。
图17.7.41 创建成形工具1

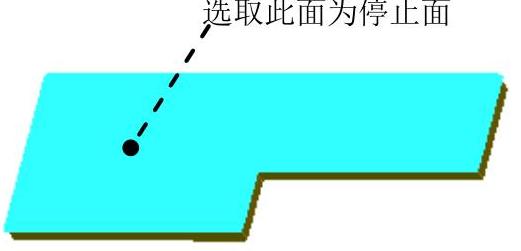

图17.7.42 选取停止面
Step23.至此，成形工具1模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw2012.6\work\ch17\，并命名为case_shaped_tool_01。
Step24.将成形工具调入设计库。
（1）单击任务窗格中的“设计库”按钮
，打开“设计库”对话框。
（2）在设计库对话框中单击“添加文件位置”按钮
，系统弹出“选取文件夹”对话框，在
下拉列表中找D：：\sw2012.6\work\ch17文件夹后，单击
按钮。
（3）此时在设计库中出现
节点，右击该节点，在系统弹出的快捷菜单中单击
选项，完成成形工具调入设计库的设置。
