Task1.验证机箱长度的变化

Task1.验证机箱长度的变化

在装配体中修改主板的长度值，以验证机箱的长度是否会改变（图17.5.1）。

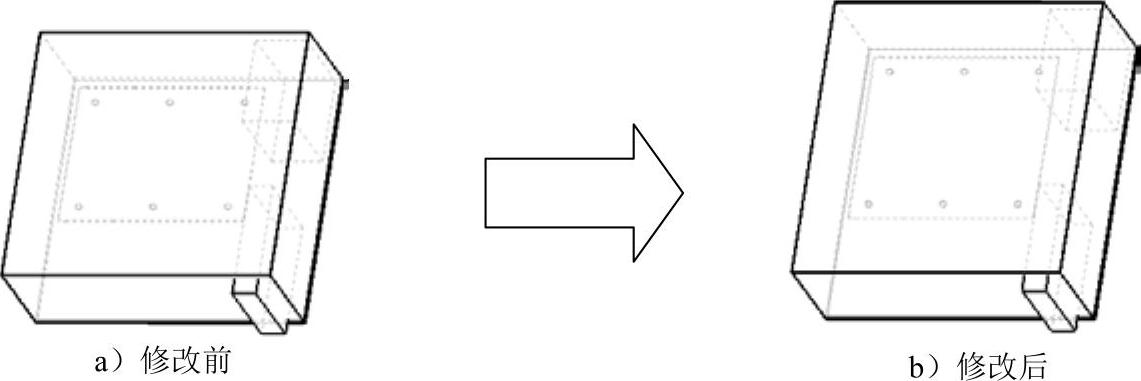

图17.5.1 修改机箱的长度

Step1.将装配设计树展开至图17.5.2所示的状态，在装配设计树中选择特征，单击鼠标右键，系统弹出图17.5.3所示的快捷菜单。

图17.5.2 设计树

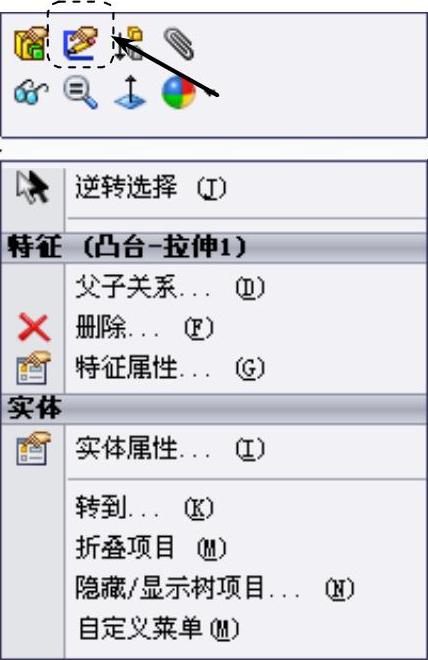

图17.5.3 快捷菜单(https://www.daowen.com)

Step2.在快捷菜单中单击按钮，系统进入草图环境。

Step3.双击要修改的宽度值尺寸230，输入新尺寸280，如图17.5.4所示。

Step4.选择下拉菜单命令，此时在装配体中可以观察到主板的长度值被修改了，机箱的长度也会随之改变（图17.5.4b）。

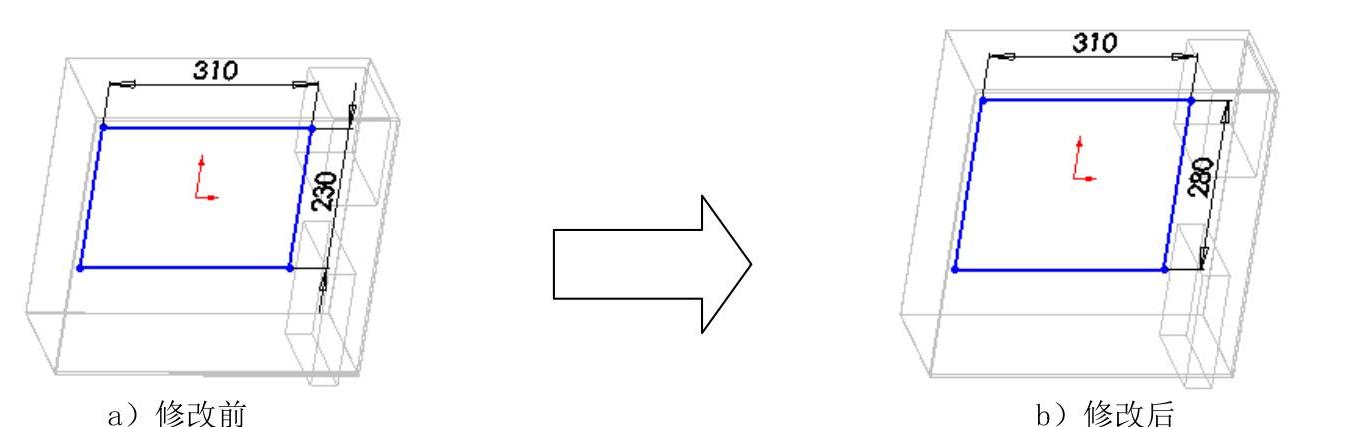

图17.5.4 修改主板的长度尺寸

注意：修改装配模型后，不用单击“重建模型”按钮，在退出草图环境后，模型自动更新。

Step5.单击工具栏中的（撤销）按钮，以恢复修改前的尺寸。
