17.6 机箱顶盖的细节设计

2026年01月15日

版权

17.6 机箱顶盖的细节设计

下面将创建图17.6.1所示的机箱顶盖。

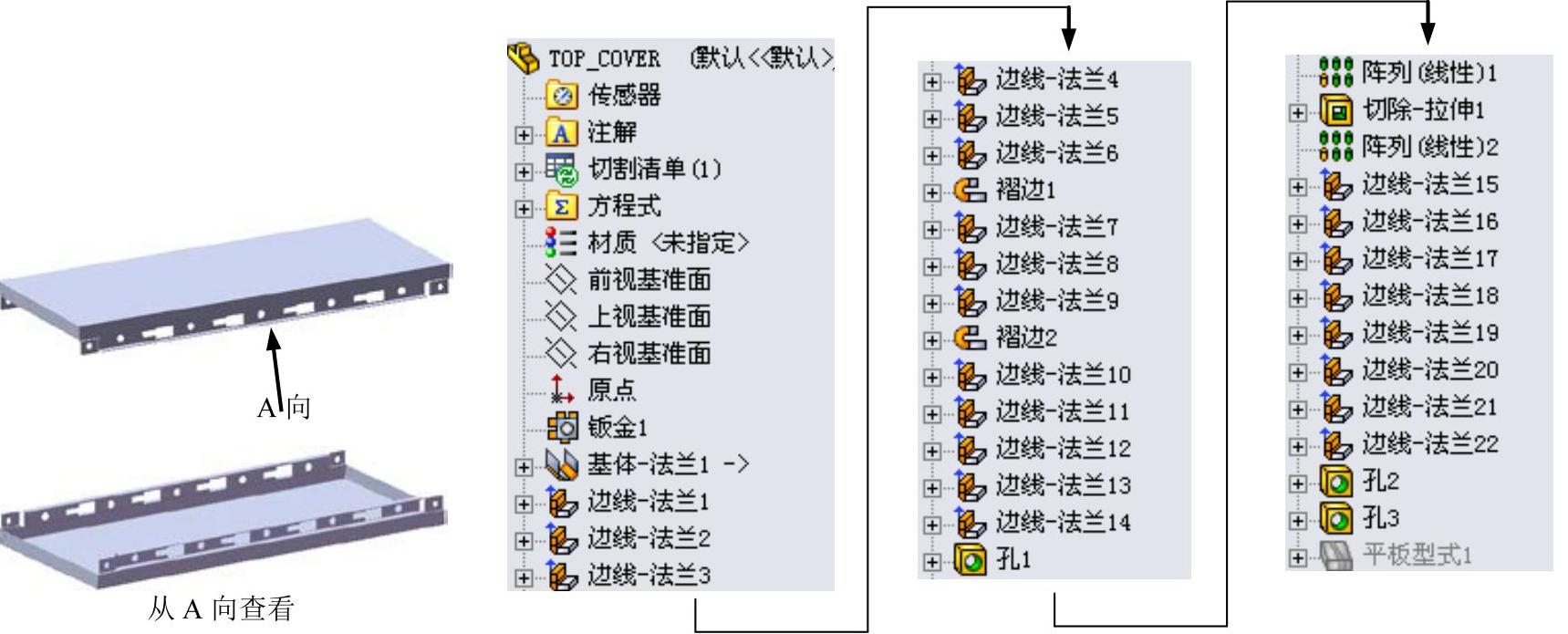

图17.6.1 机箱顶盖模型及设计树

Step1.在装配件中打开机箱顶盖零件（TOP_COVER.PRT）。在设计树中选择后右击，在系统弹出的快捷菜单中单击按钮。

Step2.创建图17.6.2所示的钣金特征——边线-法兰1。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

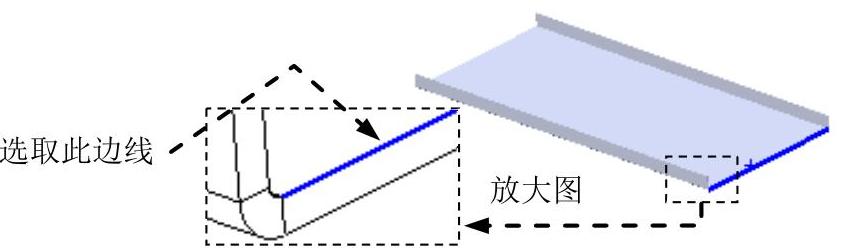

（2）定义特征的边线。选取图17.6.3所示的模型边线为生成的边线法兰的边线。

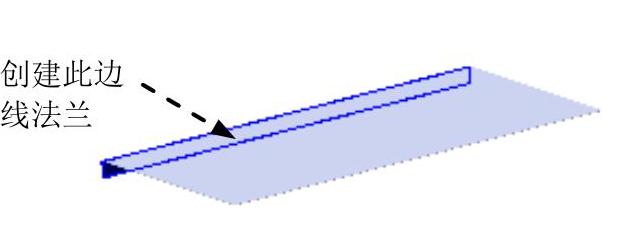

图17.6.2 创建边线-法兰1

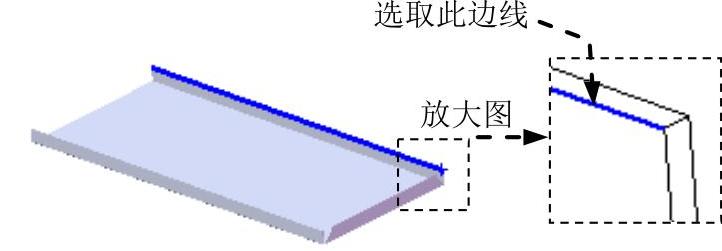

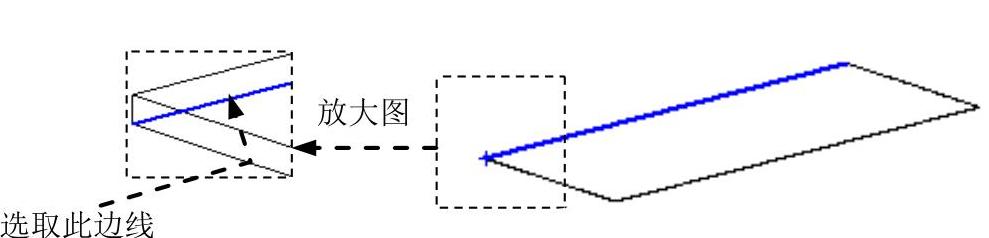

图17.6.3 定义特征的边线

（3）定义法兰参数。

①定义法兰角度值。在区域的文本框中输入角度值90.0。

②定义长度类型和长度值。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。

③定义法兰位置。在区域中单击“材料在外”按钮。

（4）单击按钮，完成边线-法兰1的创建。

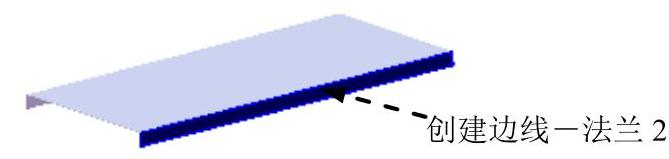

Step3.创建图17.6.4所示的边线-法兰2，详细操作过程参见Step2。

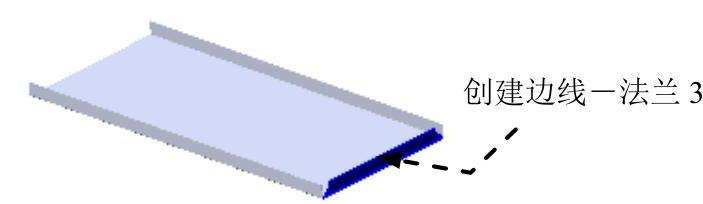

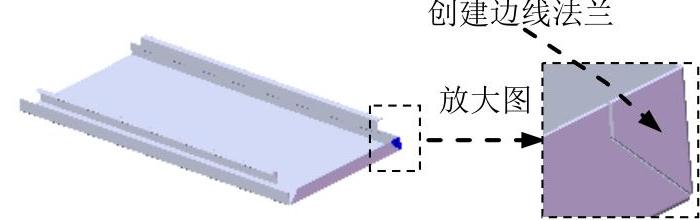

Step4.创建图17.6.5所示的边线-法兰3（后侧）。

图17.6.4 创建边线-法兰2

图17.6.5 创建边线-法兰3

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

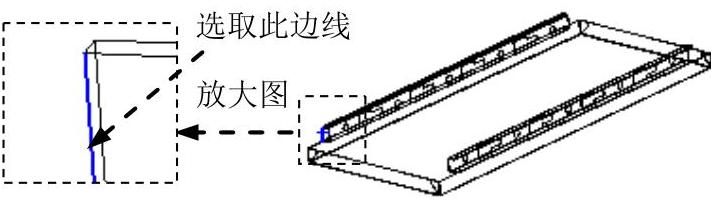

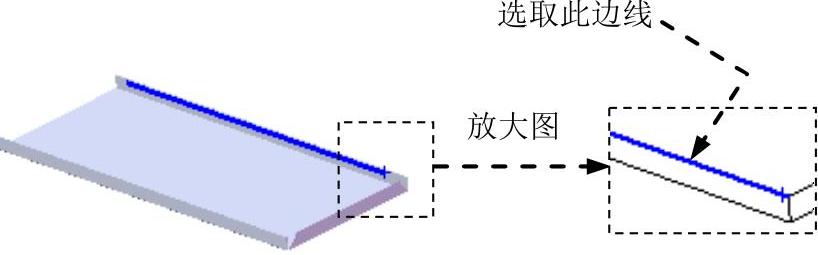

（2）定义特征的边线。选取图17.6.6所示的模型边线为生成的边线法兰的边线。

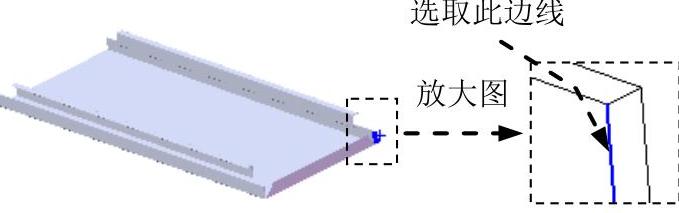

图17.6.6 定义特征的边线

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中单击“材料在外”按钮，选中剪裁侧边折弯，单击按钮。

（4）绘制自定义的边线法兰特征形状。右击设计树中的特征，在系统弹出的快捷菜单中单击按钮，系统进入草图环境；绘制图17.6.7所示的横断面草图。

（5）选择下拉菜单命令，退出草图环境，完成边线-法兰3的创建。

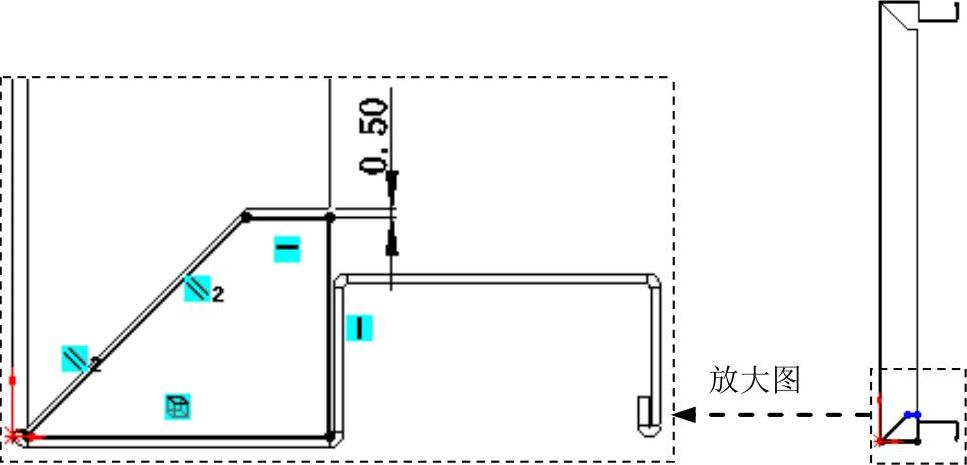

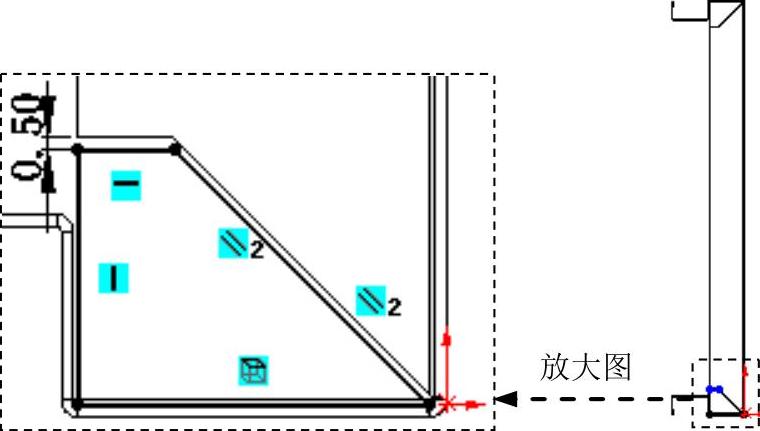

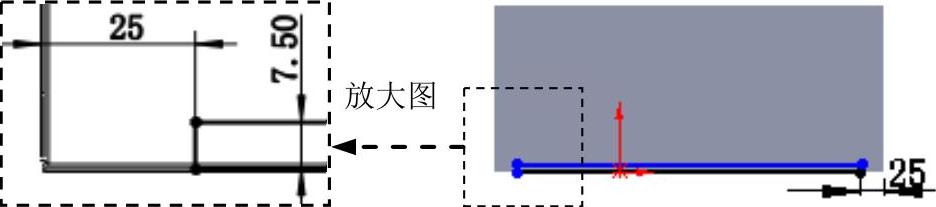

图17.6.7 横断面草图

Step5.创建图17.6.8所示的边线-法兰4。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

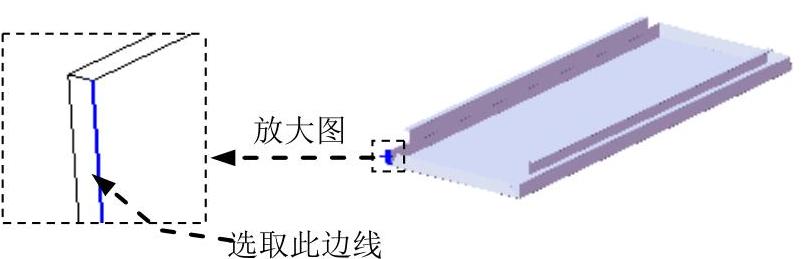

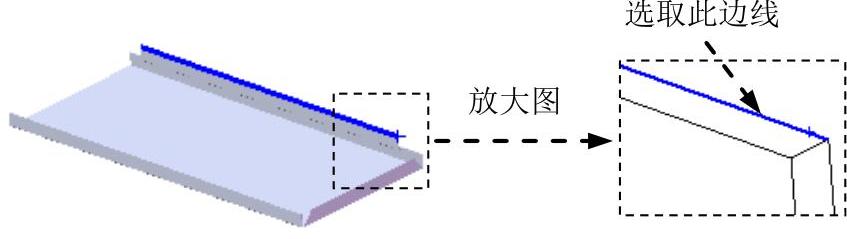

（2）定义特征的边线。选取图17.6.9所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值8.0。在此区域中单击“内部虚拟交点”按钮。在区域中，单击“折弯在外”按钮。

（4）单击按钮，完成边线法兰4的创建。

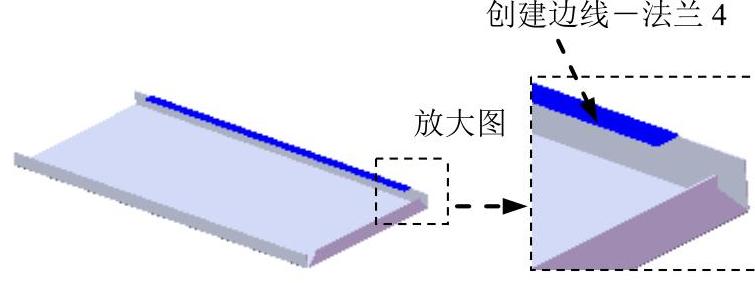

图17.6.8 创建边线-法兰4

图17.6.9 定义特征的边线

（5）绘制自定义的边线法兰特征形状。在设计树的上右击，在系统弹出的快捷菜单上单击按钮，系统进入草图环境，绘制图17.6.10所示的横断面草图。退出草图环境，此时系统完成边线-法兰4的创建。

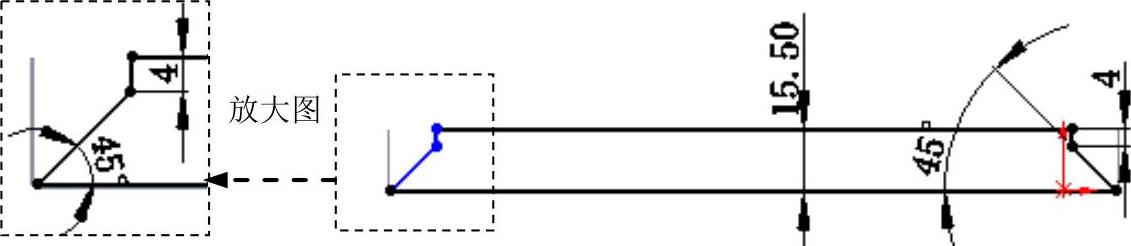

图17.6.10 横断面草图

Step6.创建图17.6.11所示的边线-法兰5。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.6.12所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中，单击“材料在内”按钮。

（4）单击按钮，完成边线-法兰5的创建。

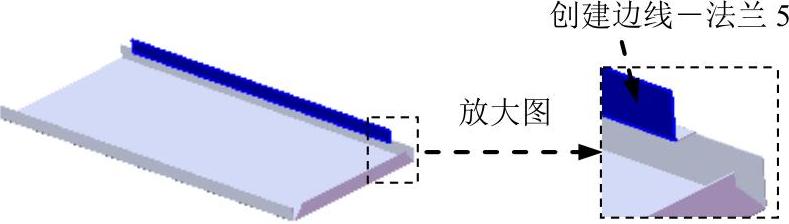

图17.6.11 创建边线-法兰5

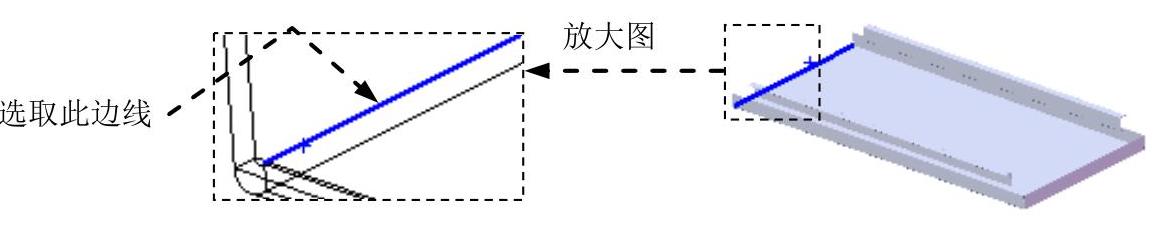

图17.6.12 定义特征的边线

Step7.创建图17.6.13所示的边线法兰6。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.6.14所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值7.5。在此区域中单击“内部虚拟交点”按钮。在区域中，单击“材料在外”按钮。

（4）单击按钮，完成边线-法兰6的创建。

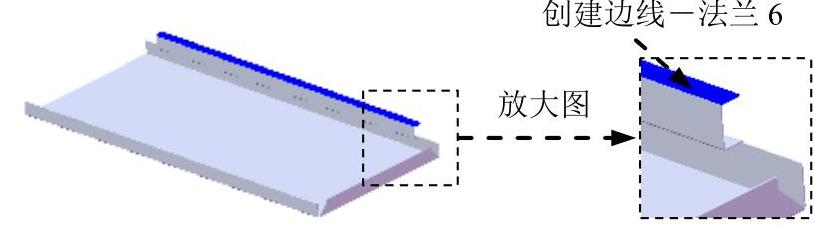

图17.6.13 创建边线-法兰6

图17.6.14 定义特征的边线

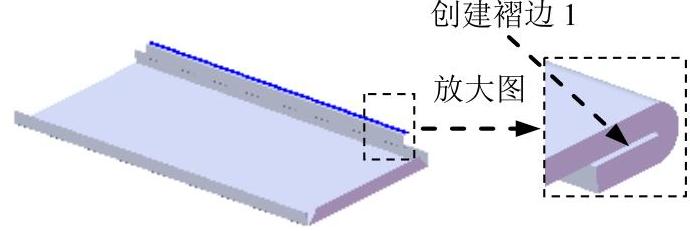

Step8.创建图17.6.15所示的褶边1。

（1）选择命令。选择下拉菜单命令，系统弹出“褶边”对话框。

（2）定义特征的边线。选取图17.6.16所示的模型边线为生成褶边的边线。

（3）定义褶边类型和大小。在区域中，选择“打开”选项。在文本框中输入角度值2.0。在文本框中输入0.1。

（4）单击按钮，完成褶边1的创建。

图17.6.15 创建褶边1

图17.6.16 定义特征的边线

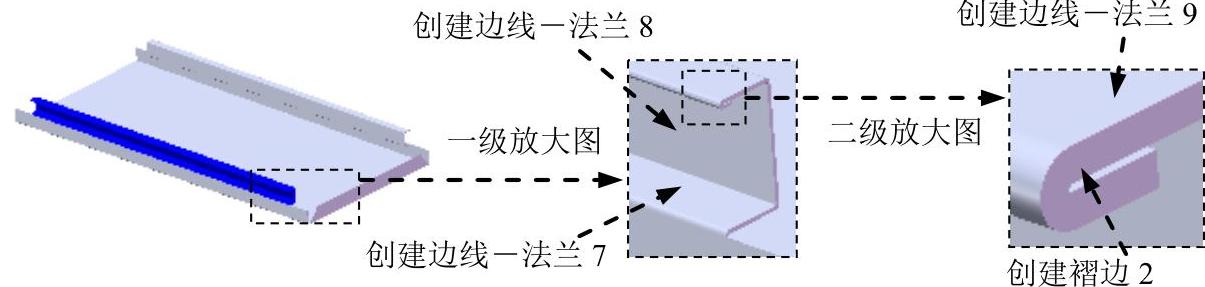

Step9.用同样的方法创建另一侧的边线-法兰7、边线-法兰8、边线-法兰9和褶边2（如图17.6.17所示），详细操作步骤参见Step5～Step8。

图17.6.17 创建另一侧的边线法兰特征和褶边特征

Step10.创建图17.6.18所示的边线-法兰10。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.6.19所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域中的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中，单击“材料在外”按钮。

（4）单击按钮，完成边线-法兰10的创建。

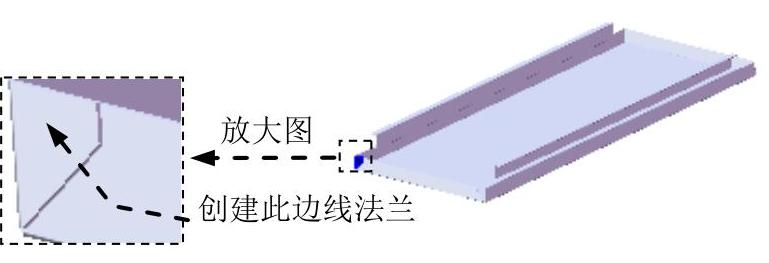

图17.6.18 创建边线-法兰10

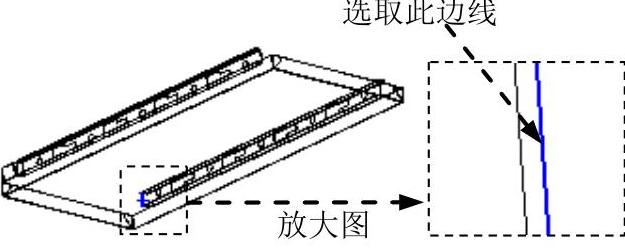

图17.6.19 定义特征的边线

（5）编辑边线-法兰10的草图。在设计树中的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境，绘制图17.6.20所示的草图。退出草图环境，此时系统完成边线-法兰10的创建。

Step11.用相同的方法创建另一侧的边线-法兰11（图17.6.21），详细操作步骤参见上一步。

图17.6.20 横断面草图

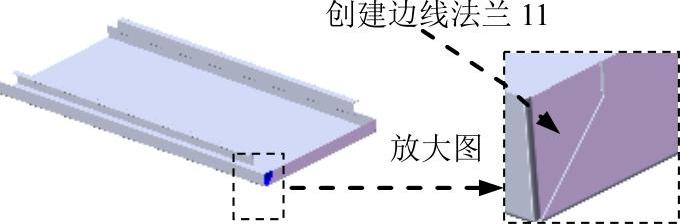

图17.6.21 创建边线-法兰11

Step12.创建图17.6.22所示的边线-法兰12。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.6.23所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中，单击“材料在外”按钮。

（4）单击按钮，完成边线-法兰12的初步创建。

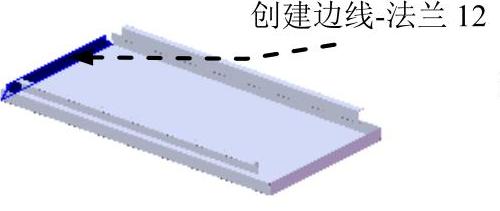

图.17.6.22 创建边线-法兰12

图17.6.23 定义特征的边线

（5）编辑边线-法兰12的草图。在设计树中的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图17.6.24所示的横断面草图。退出草图环境，此时系统完成边线-法兰12的创建。

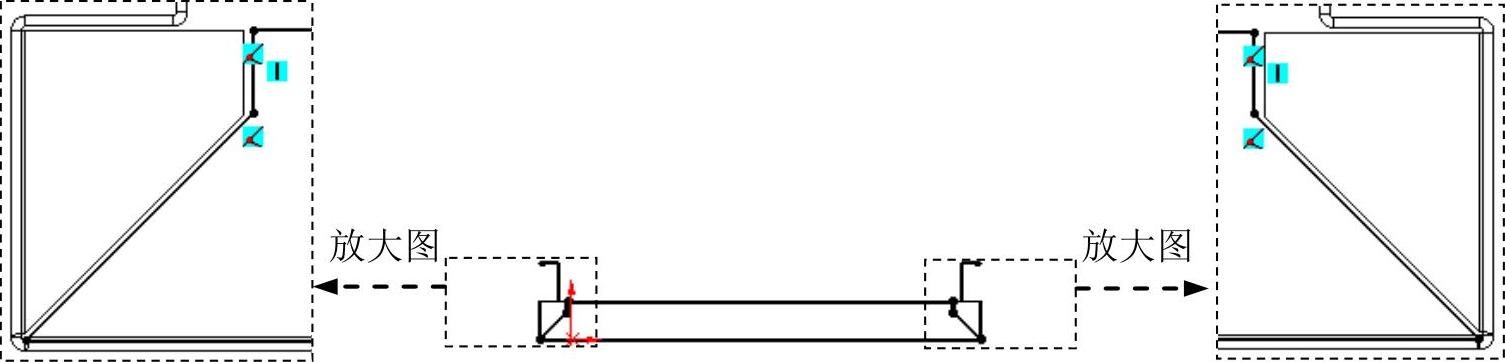

图17.6.24 横断面草图

Step13.创建图17.6.25所示的边线-法兰13。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.6.26所示的模型边线为生成的边线法兰的边线。

（4）单击按钮，完成边线-法兰13的初步创建。

图17.6.25 创建边线-法兰13(https://www.daowen.com)

图17.6.26 定义特征的边线

（5）编辑边线-法兰13的草图。在设计树中的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图17.6.27所示的横断面草图。退出草图环境，此时系统完成边线-法兰13的创建。

Step14.用相同的方法创建另一侧的边线法兰14（图17.6.28），详细操作步骤参见上一步。

图17.6.27 横断面草图

图17.6.28 创建边线-法兰14

Step15.创建图17.6.29所示的零件特征——孔1。

（1）选择下拉菜单命令，系统弹出“孔”对话框。

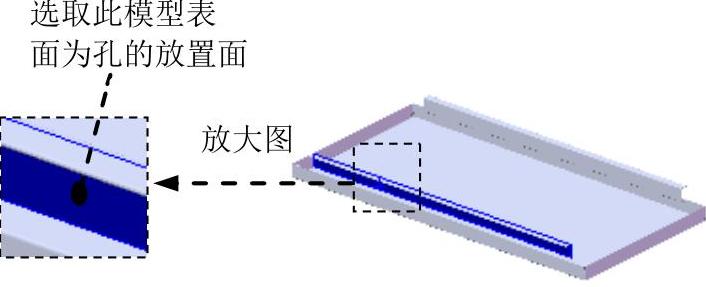

（2）定义孔的放置面。选取图17.6.30所示的模型表面为孔的放置面。

（3）定义孔的参数。

①定义孔的深度。在“孔”对话框的区域的下拉列表中选择选项。

②定义孔的直径。在区域的文本框中输入数值8.0。

（4）单击“孔”对话框中的按钮，完成孔1的创建。

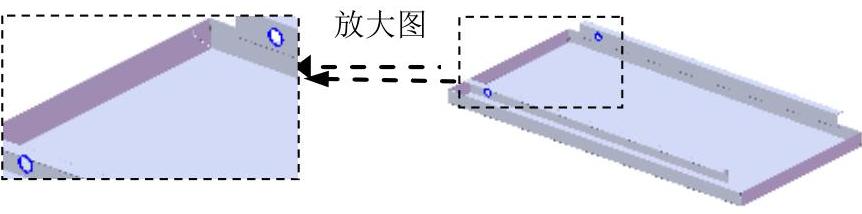

图17.6.29 创建孔1

图17.6.30 定义孔的放置面

（5）编辑孔的定位。

①进入定位草图。在设计树中右击，在系统弹出的快捷菜单中单击命令，进入草图环境。

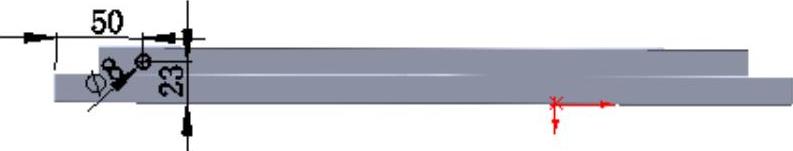

②绘制图17.6.31所示的横断面草图。单击按钮，退出草图环境。

图17.6.31 横断面草图

Step16.创建图17.6.32所示的阵列（线性）1。

（1）选择命令。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮），系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取孔1作为阵列的源特征。

（3）定义阵列参数。

①定义方向1的阵列引导边线。单击区域后文本框，选取图17.6.33所示的第一方向引导边线。

②定义方向1的参数。在文本框中输入数值80.0，在文本框中输入数值5。

（4）单击按钮，完成阵列（线性）1的创建。

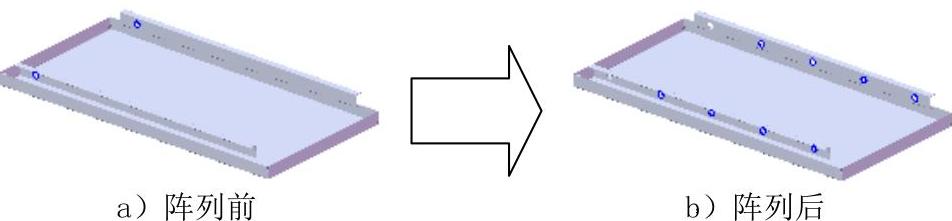

图17.6.32 创建阵列（线性）1

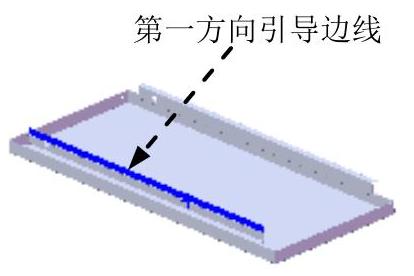

图17.6.33 选取阵列引导边线

Step17.创建图17.6.34所示的切除-拉伸1。

（1）选择命令。选择下拉菜单命令。

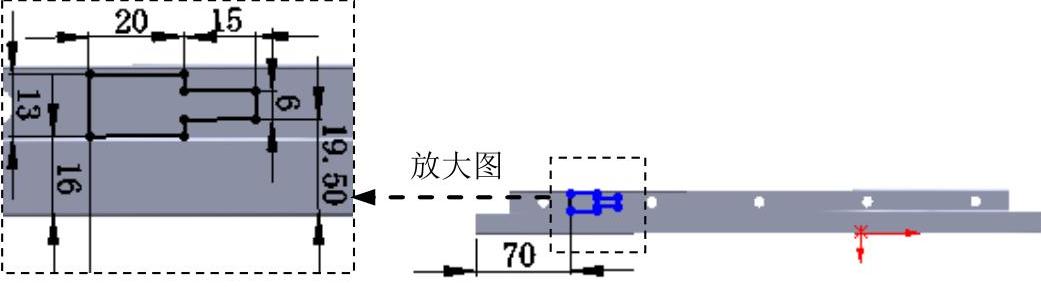

（2）定义特征的横断面草图。选取图17.6.35所示的模型表面为草图平面，绘制图17.6.36所示的横断面草图。

图17.6.34 创建切除-拉伸1

图17.6.35 定义草图平面

（3）采用系统默认的切除深度方向；在区域的下拉列表中选择选项。

（4）单击按钮，完成切除-拉伸1的创建。

图17.6.36 横断面草图

Step18.创建17.6.37所示的阵列（线性）2。选择下拉菜单命令；单击区域中的文本框，选取切除-拉伸1作为阵列的源特征。单击区域后文本框，选取图17.6.38所示的边线为阵列引导边线，在文本框中输入数值80.0，在文本框中输入数值4。单击按钮，完成阵列（线性）2的创建。

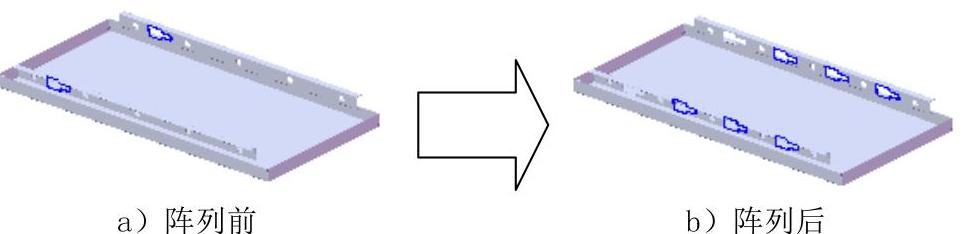

图17.6.37 创建阵列（线性）2

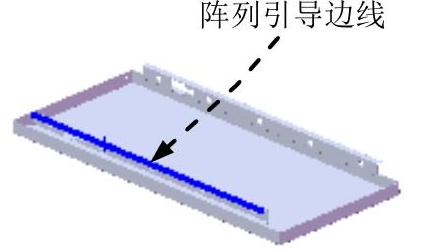

图17.6.38 选取阵列引导边线

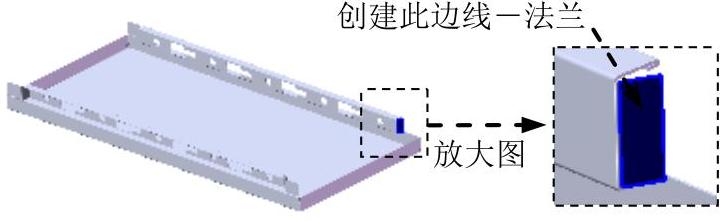

Step19.创建图17.6.39所示的边线-法兰15。

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.6.40所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域中的文本框中输入角度值65.0。在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值5.8。在此区域中单击“内部虚拟交点”按钮。在区域中，单击“折弯在外”按钮。

（4）单击按钮，完成边线-法兰15的创建。

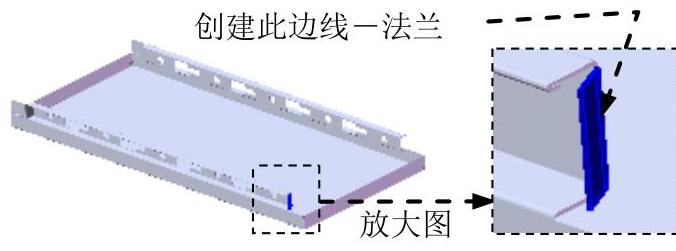

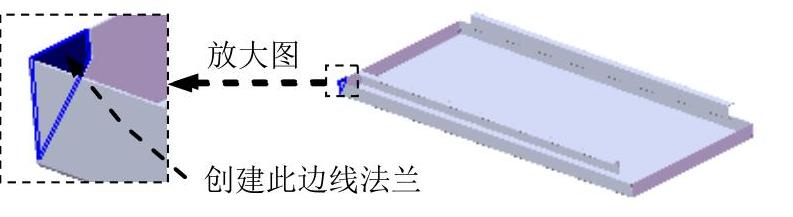

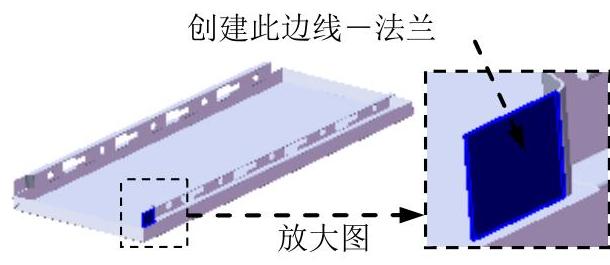

图17.6.39 创建边线-法兰15

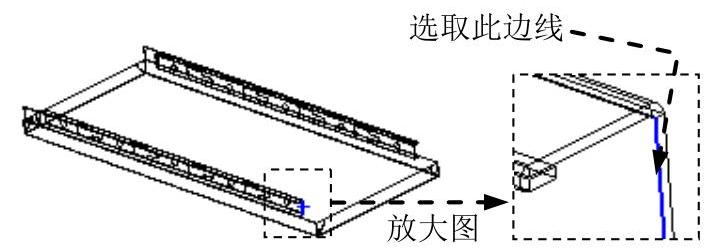

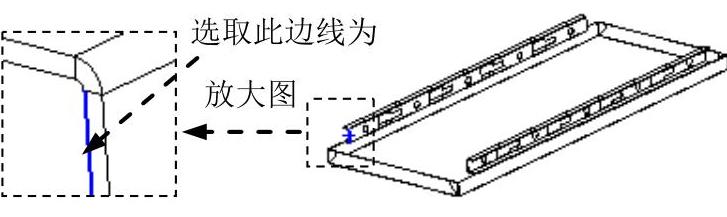

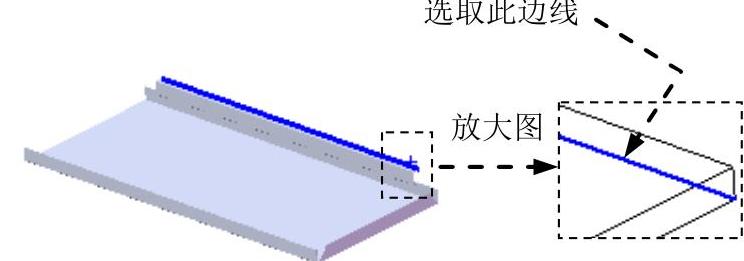

图17.6.40 定义特征的边线

Step20.创建图17.6.41所示的边线-法兰16。。选择下拉菜单命令；选取图17.6.42所示的模型边线为生成的边线法兰的边线；取消选中区域中复选框，在文本框中输入折弯半径值3.0；在区域中的文本框中输入角度值65.0。在区域的下拉列表中选择选项，在文本框中输入深度值20.0；在此区域中单击“内部虚拟交点”按钮，在区域中，单击“折弯在外”按钮。单击按钮，完成边线-法兰16的创建。

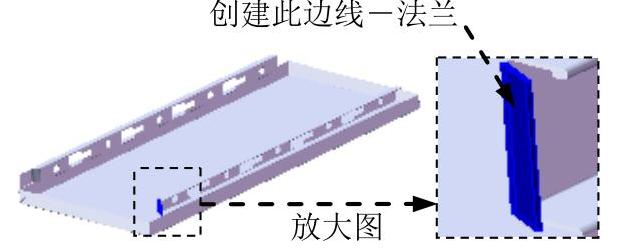

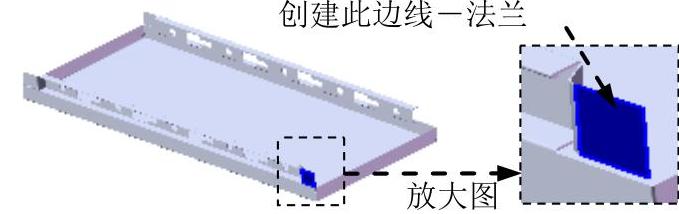

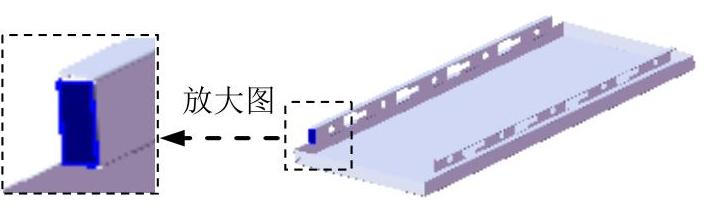

图17.6.41 创建边线-法兰特征16

图17.6.42 定义特征的边线

Step21.用相同的方法创建另一侧的边线-法兰17（图17.6.43），边线法兰的边线如图17.6.44所示。详细操作过程参见Step19。

图17.6.43 创建边线-法兰特征17

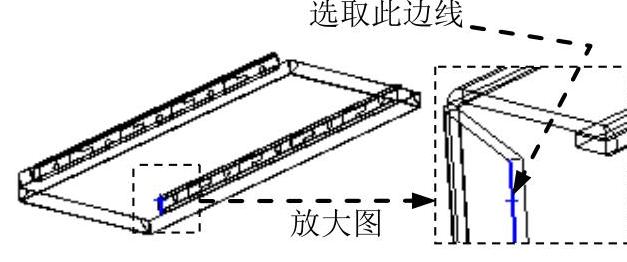

图17.6.44 定义特征的边线

Step22.用相同的方法创建另一侧的边线-法兰18（图17.6.45），边线法兰的边线如图17.6.46所示。详细操作过程参见Step20。

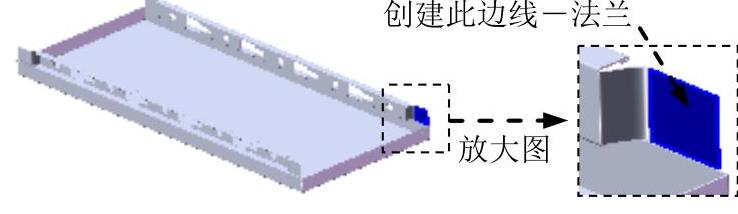

图17.6.45 创建边线-法兰18

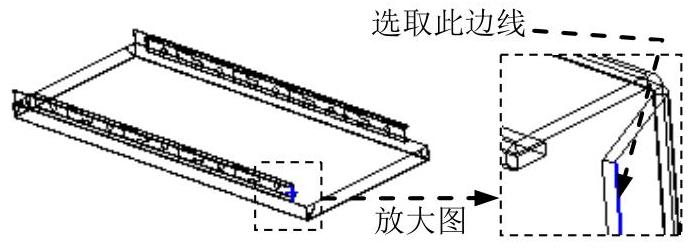

图17.6.46 定义特征的边线

Step23.用相同的方法创建另一侧的边线-法兰19（图17.6.47），边线法兰的边线如图17.6.48所示。详细操作过程参见Step19。

图17.6.47 创建边线-法兰19

图17.6.48 定义特征的边线

Step24.用相同的方法创建另一侧的边线-法兰20（图17.6.49），边线法兰的边线如图17.6.50所示。详细操作过程参见Step20。

图17.6.49 创建边线-法兰20

图17.6.50 定义特征的边线

Step25.用相同的方法创建另一侧的边线-法兰21（图17.6.51），边线法兰的边线如图17.6.52所示。详细操作过程参见Step19。

图17.6.51 创建边线-法兰21

图17.6.52 定义特征的边线

Step26.用相同的方法创建另一侧的边线-法兰22（图17.6.53），边线法兰的边线如图17.6.54所示。详细操作过程参见Step20。

图17.6.53 创建边线-法兰22

图17.6.54 定义特征的边线

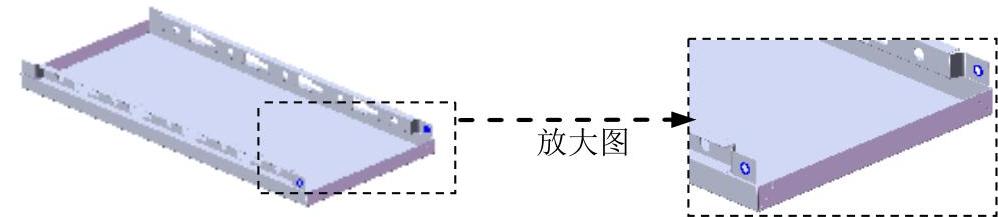

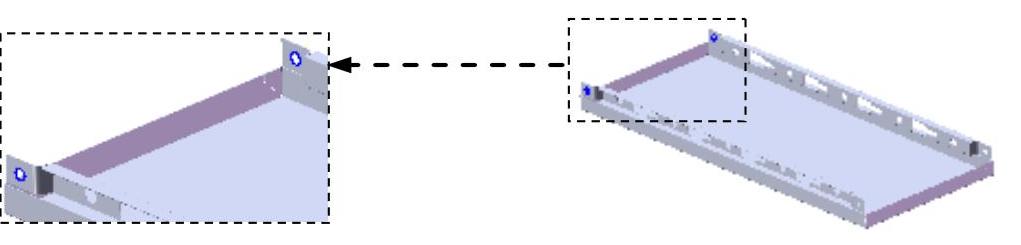

Step27.创建图17.6.55所示的零件特征——孔2。选择下拉菜单命令；选取图17.6.56所示的模型表面为孔的放置面，在区域的下拉列表中选择选项，在文本框中输入数值6.0。单击按钮，完成孔2的初步创建。在设计树中右击，在系统弹出的快捷菜单中单击按钮，进入草图环境，绘制图17.6.57所示的横断面草图。单击按钮，退出草图环境。
