3.5.3　全方位构造成像

高清构造成像主要基于上一节所提到的倾角道集，首先我们进行倾向分析，如图3—71所示。

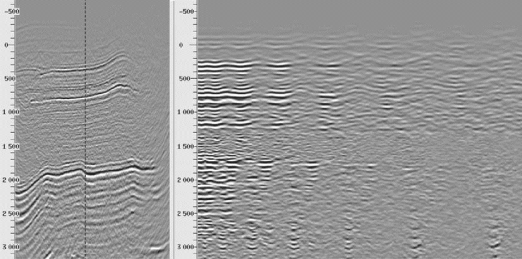

图3—71　在某一CMP点用倾角道集进行倾向分析

通过这种倾向分析，我们可以看到，倾角道集能量比较突出的部分就是较真实地反映地层倾向的部分，大多在10°以内，也就说该工区地层比较平坦，倾斜不大。根据镜像加权的原理，通过镜像振幅加权叠加能够提高地震资料的成像效果，我们进行高清构造成像前后的对比如图3—72所示，可知，镜像叠加剖面的信噪比较常规叠加高。散射加权与镜像加权原理相同，只是加权的是散射能量，对串珠溶洞等散射能量较强的地质体成像效果很好，由于本工区该类地质体不发育，这里暂不做介绍。

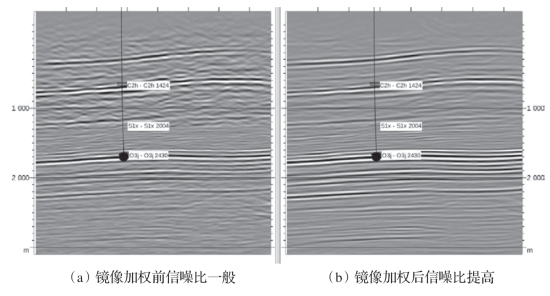

图3—72　镜像加权前后成像剖面对比
