3.5.5　裂缝体雕刻

现代计算机图形成像技术已经十分成熟，这里我们列举一项三维可视化技术，将裂缝的发育状况与地质体融合，从而使得技术人员能够很直观地看出裂缝发育的状态。

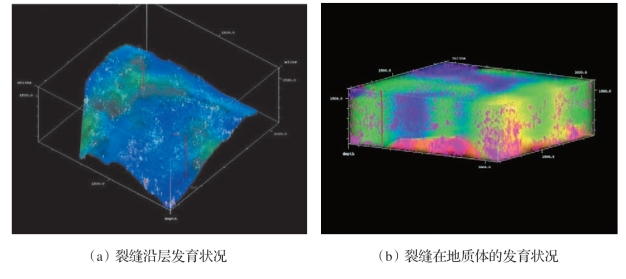

如图3—76（a）所示，以蓝绿色速度为背景，展示沿层的裂缝发育情况。其中，红黄色的点状表示裂缝发育的强弱（红强黑弱），镶嵌在速度背景中。如图3—76（b）所示，以蓝绿色速度为背景，展示1 450 ～1 900 m整个深度范围（目的层所在深度范围）的裂缝发育情况。其中，粉色点状表示裂缝发育，镶嵌在速度背景中。

图3—76　裂缝发育状况
