3.5.2　基于全方位角的各向异性层析成像速度建模

类似于常规网格层析，全方位的网格层析利用多方位信息，拾取更多的剩余时差信息，如图3—69（a）所示，对速度进行再一次的优化，图3—69（b）和图3—69（c）为全方位层析与常规网格层析的效果对比，可见，速度得到了进一步的收敛。

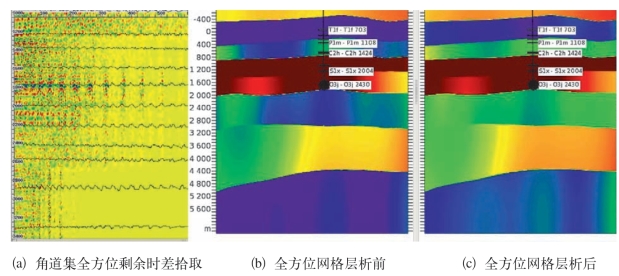

图3—69　全方位网格层析剩余时差及速度优化前后剖面图对比

在各向同性的速度建模完成后，我们按照流程设计，进行VTI各向异性速度建模工作，效果如图3—70所示。目的层在1 450 ～1 900 m之间，全部位于蓝绿色低速层内，VTI校正前后目的层在深度和速度大小上均得到了较大的校正，层位与井匹配较好（如图3—70（b）所示），速度大小与井曲线测得的速度也十分接近（如图3—70（c）所示）。

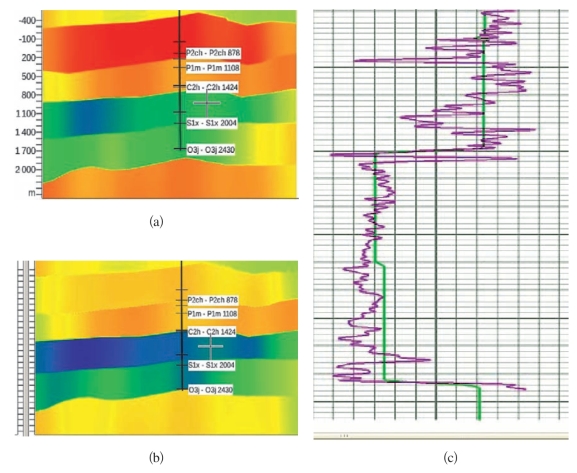

图3—70　（a）VTI校正前速度，（b）VTI校正后速度，（c）VTI后井速度与地震速度对比：地震速度曲线（绿色）与实际测得的井速度曲线（粉色）匹配较好
