3.5.4　全方位AVAZ裂缝预测

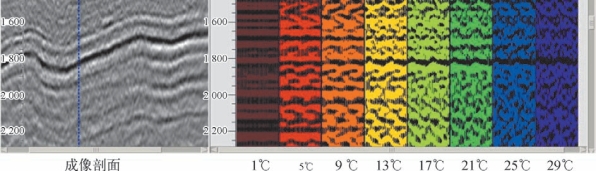

首先我们应用角道集进行HTI分析，如图3—73所示，在成像剖面某一CMP点的共反射角道集，不同颜色分别代表不同反射角，在同一反射角内我们可以看到同相轴的起伏变化，由此可见，地层存在明显的方位各向异性，即同一反射角内不同方位上的剩余时差差别很大。

图3—73　HTI各向异性分析

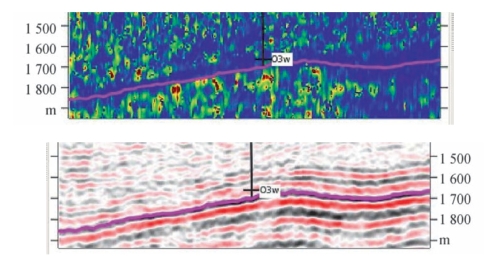

利用方位各向异性信息，将同相轴拉平后，我们进行AVAZ裂缝的预测结果如图3—74和图3—75所示。图3—74左边为通过AVAZ生成的目的层附近的裂缝分布情况，目的层是紫色拾取的层位部分；右边是成像剖面。

图3—74　纵向查看裂缝密度发育情况

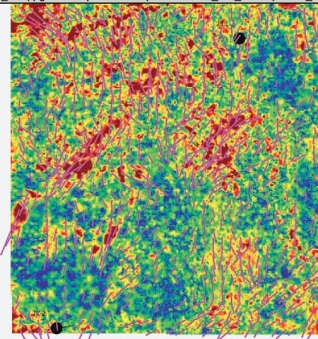

图3—75　利用AVAZ进行目的层裂缝预测结果矢量

在图3—75中，红色区域表示裂缝发育密度相对较大的地区，以及有可能作为页岩气“甜点”的存在区域。蓝色区域表示裂缝相对不发育的部分。红色棒棒图表示裂缝发育矢量，棒棒的长度代表裂缝发育的密度，密度越大，棒棒越长；棒棒的方向代表裂缝发育的方向。
